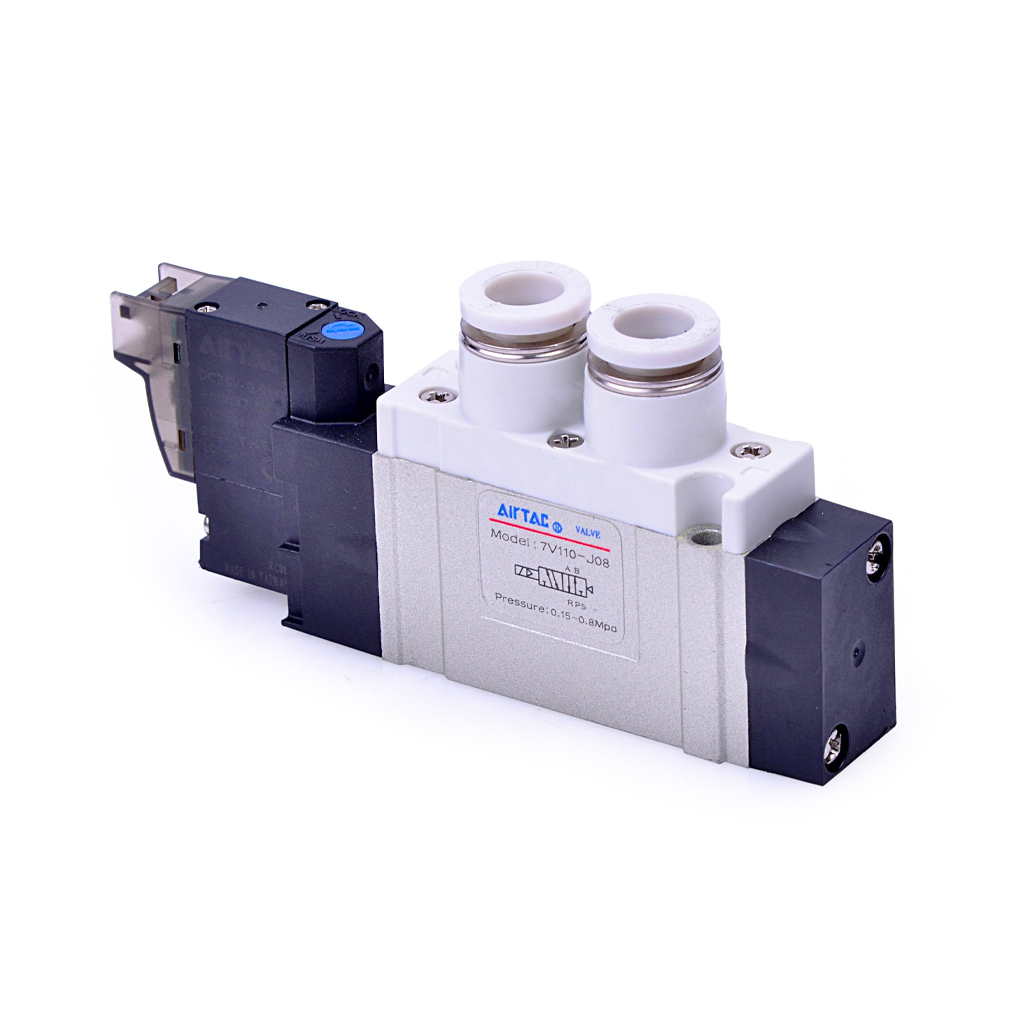

Solenoid Valve AIRTAC 7V11006C050

โซลินอยด์วาล์ว AIRTAC 7V11006C050 ถูกพัฒนาขึ้นมาเพื่อการจัดการลมที่ไร้รอยต่อในเครื่องจักรอุตสาหกรรม AIRTAC มุ่งเน้นไปที่ความคล่องตัวของการติดตั้งและการใช้งาน ตัวเรือนวาล์วถูกผลิตขึ้นจากอลูมิเนียมต้านทานการกัดกร่อน ช่วยยืดอายุของระบบโดยรวม การทำงานของระบบนำร่องแม่เหล็กไฟฟ้า (Pilot) มีความเสถียรสูง สามารถสั่งการสลับทิศทางลมได้อย่างรวดเร็วและแม่นยำ เป็นอุปกรณ์ที่ช่วยรักษาการประสานงานของกลไกต่างๆ ได้อย่างดีเยี่ยม

คุณสมบัติ

• โซลินอยด์วาล์วสั่งงานทิศทางลม 5/2 ทาง คืนตัวกลับสู่ตำแหน่งเริ่มต้นเมื่อหยุดจ่ายไฟ
• ใช้แรงดันไฟฟ้ากระแสสลับ 110 โวลต์ มีแรงดูดเริ่มแรก (Inrush force) ที่ทรงพลัง
• ทางออกและทางเข้าลมมีขนาด 1/8 นิ้ว จัดระเบียบการเดินท่อโพลียูรีเทนได้ง่ายดาย
• สายสัญญาณยาว 50 ซม. ต่อตรงจากตัวคอยล์ ไม่มีจุดข้อต่อที่อาจทำให้เกิดสนิมเขียว
• รูปทรงของบอดี้ภายนอกเป็นบล็อกสี่เหลี่ยมเรียบ นำไปเรียงซ้อนกันได้อย่างลงตัว

ข้อมูลจำเพาะ

• ฟังก์ชันควบคุม: วาล์ว 5/2 ทาง คอยล์เดี่ยว
• ขนาดพอร์ต: 1/8 นิ้ว
• ระดับแรงดันไฟฟ้า: AC110V
• ลักษณะสายไฟฟ้า: สายต่อตรงยาว 0.5 เมตร
• จุดเด่น: แกนวาล์วทำงานราบรื่นแม้ภายใต้สภาวะแรงดันลมอ่อนๆ ในระบบ

NO.	Item
1	Pilot valve
2	Manual override
3	Pilot kit
4	Big piston
5	Body
6	Spool
7	Connecting block
8	Little piston
9	Manual override
10	Bottom cover
11	Bolt
12	Steel ball
13	Spring
14	Return holder
15	Side cover

ข้อมูลทางเทคนิค

• โหมดทิศทางลม: 5/2 ทาง Single Solenoid Valve แบบไม่ใช้ปลั๊ก (สายตรง)
• ขนาดพอร์ตทำงาน: 1/8 นิ้ว (06) บอดี้อะลูมิเนียมซีรีส์ 7V100
• ไฟฟ้าสั่งการ: คอยล์ AC110V (C) สำหรับระบบไฟฟ้าควบคุมในต่างประเทศหรือเครื่องจักรเฉพาะ
• สายไฟเชื่อมต่อ: ชนิดออกตรงจากตัวคอยล์ ความยาว 0.5 เมตร (050)
• การออกแบบสปูล: มั่นใจในการซีลลมด้วยแหวนรอง (O-ring) คุณภาพสูงตลอดย่านแรงดัน

เอกสารข้อมูล

Solenoid Valve AIRTAC 7V11006C050 Data Sheet
