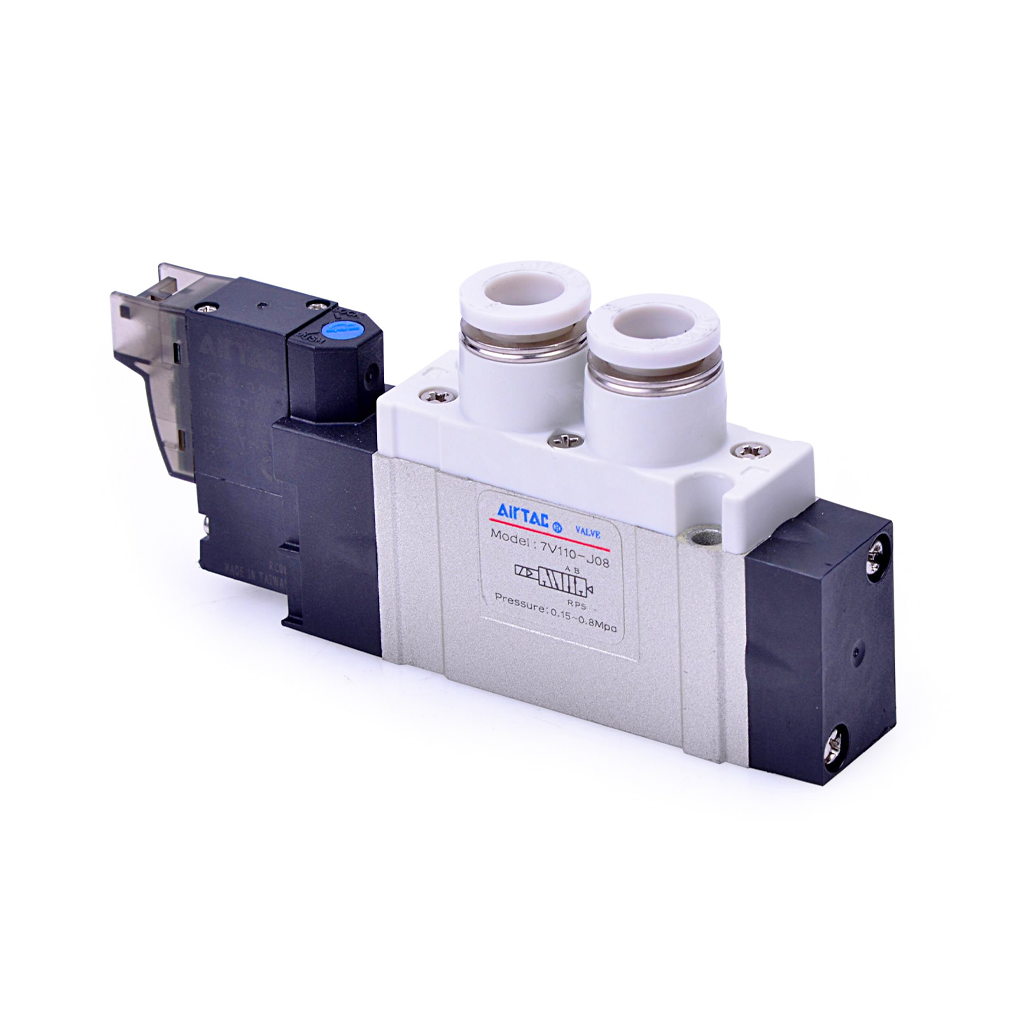

Solenoid Valve AIRTAC 7V0510J04B200

Solenoid Valve AIRTAC 7V0510J04B200 ออกแบบมาเพื่อรับมือกับระบบนิวเมติกส์ที่มีพื้นที่ติดตั้งจำกัดแต่ต้องการความน่าเชื่อถือสูง AIRTAC ใช้กรรมวิธีการผลิตที่แม่นยำสูง ทำให้การเคลื่อนที่ของแกนวาล์วไร้การสะดุดและมีความสม่ำเสมอ คอยล์ตอบสนองรวดเร็วและปลอดภัยต่อระบบไฟฟ้า วาล์วรุ่นนี้สามารถควบคุมปริมาณลมอัดได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของอุปกรณ์ต่อพ่วง และสร้างความมั่นใจในการทำงานของเครื่องจักรอัตโนมัติ

คุณสมบัติ

• อุปกรณ์สั่งการทางลม 5 พอร์ต 2 ตำแหน่ง สปริงรีเทิร์น ซีรีส์ 7V0500
• พลังงานควบคุม 24VDC ออกแบบแผงเหล็กรับสนามแม่เหล็กให้ตอบรับพัลส์เร็วขึ้น
• พอร์ตเชื่อมต่อ J04 ออกแบบมาเฉพาะเพื่อความฟิตพอดีกับสายลมไมโคร
• มาคู่กับสายสัญญาณที่ยาวถึง 2 เมตร ม้วนเก็บหรือเดินตามร่องโปรไฟล์อลูมิเนียมได้สะดวก
• ตัวสปริงที่ทำหน้าที่ผลักกลับใช้วัสดุสเตนเลสสตีล ป้องกันการเกิดสนิมกรัดกร่อนถาวร

ข้อมูลจำเพาะ

• ฟังก์ชันควบคุม: 5/2 ทาง ทำงานด้วยคอยล์ตัวเดียว ซีรีส์ 7V0500
• เกลียวท่อ: 04 (รหัสพอร์ตเฉพาะของแบรนด์)
• พิกัดไฟใช้งาน: DC24V
• รูปแบบของสาย: สายสัญญาณเดินระบบความยาว 2.0 เมตร
• จุดเด่น: ออกแบบรูปทรงมาให้รองรับการติดตั้งกับฐานร่วมอย่างลงตัวในพื้นที่จำกัด

Model\Item	A	B	BA	BB	BC	C	P	PA	PB	Q	QA	QB	T	TA	TB	R	RA	RB	RC	S	SA	SB	SC
7V0530M5	110	30.5	18.5	23	23.5	10	M5X0.8	50.5	1	M5X0.8	19	41	M5X0.8	45.5	10.5	2.1	21.4	12	8.6	M3X0.5dp3	9.5	45.8	4
7V0530J04					32.5		Oval			Oval			Φ4(tube)							-	-	-	-
7V13006	132	32	23	29	32.5	15	1/8"	60.5	1.6	1/8"	27.2	46.5	1/8"	52	16.2	3.2	36	14.5	11.6	M3X0.5dp3	23.5	48.5	16.5
7V130J04					38.2		Oval			Oval			Φ4(tube)							-	-	-	-
7V130J06					40								Φ6(tube)
7V130J08					41.5								Φ8(tube)
7V23008	147	33.5	28	34	40.5	18	1/4"	67	3	1/8"	36	49	1/4"	57	20	4.3	42	18	13.6	M4X0.7dp5	20	57	7
7V230J08					46.5		Oval			Oval			Φ8(tube)							-	-	-	-
7V230J10					49								Φ10(tube)
7V33010	185	46	-	-	46	23.5	3/8"	101.5	0.5	1/4"	50	76.5	3/8"	85	33.5	3.2	64	69.5	18.4	Φ4.3	25	89	8

ข้อมูลทางเทคนิค

• โครงสร้างลม: 5/2 ทาง Single Solenoid ซีรีส์เล็กพิเศษ 7V050
• ขนาดเกลียวข้อต่อ: 4 มม. (04) สำหรับเชื่อมต่อวงจรลมขนาดจิ๋ว
• ข้อมูลคอยล์และปลั๊ก: ใช้ไฟ DC24V เชื่อมต่อหัว J-plug และสายยาว 2.0 เมตร
• แรงดันใช้งานปกติ: 0.15~0.8 MPa ตอบสนองเสถียรไม่กระตุก
• ข้อเด่นเฉพาะตัว: ใช้พลังงานจาก PLC ขับเคลื่อนได้ตรงโดยไม่ต้องพ่วง Relay ขนาดใหญ่

เอกสารข้อมูล

Solenoid Valve AIRTAC 7V0510J04B200 Data Sheet
