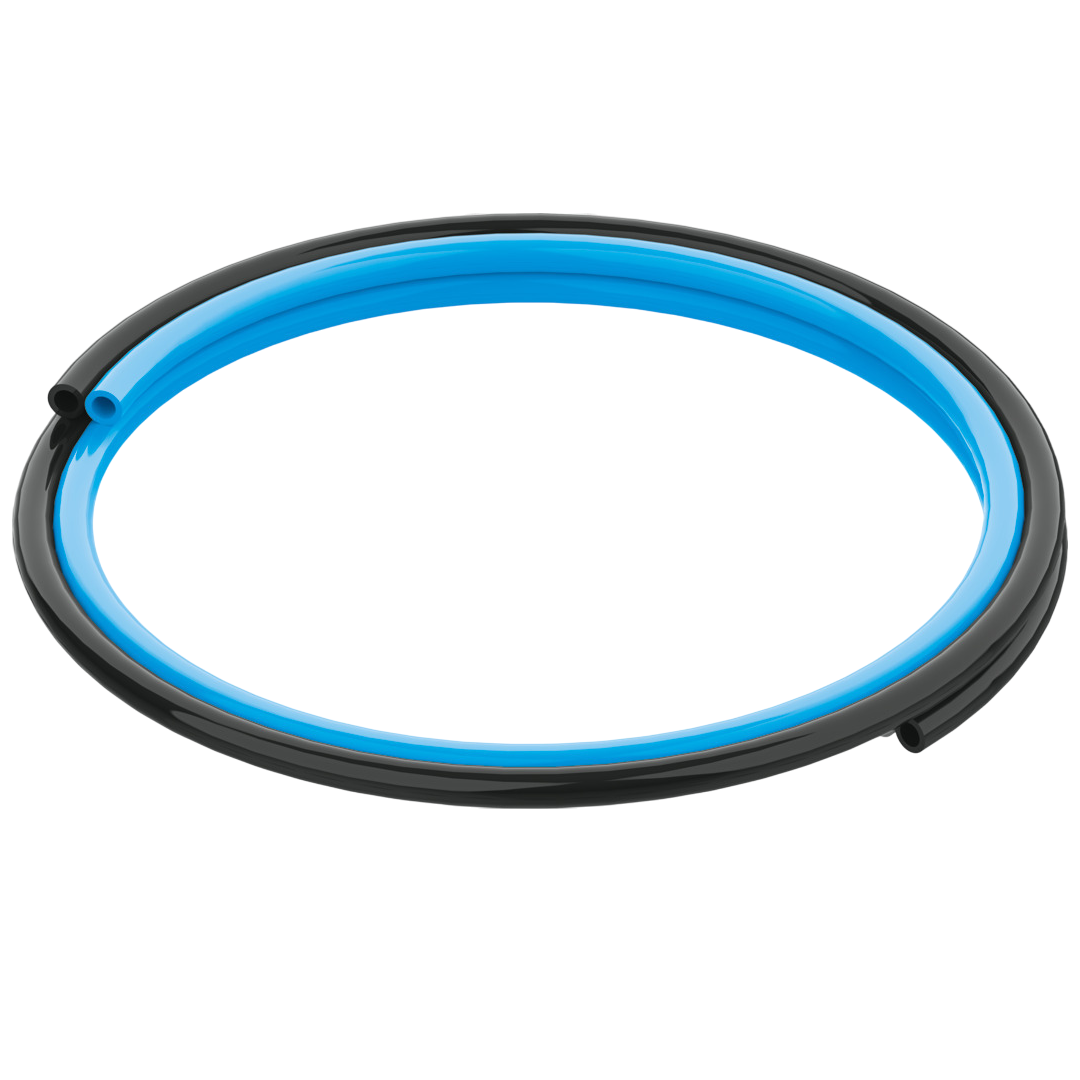

Pneumatic tubing FESTO รุ่น PUN-H-4X0,75-DUO รหัส 197396 สายสีฟ้า/ดำ

Name: Pneumatic tubing FESTO รุ่น PUN-H-4X0,75-DUO รหัส 197396 สายสีฟ้า/ดำ
Brand: FESTO
Price: 2997.76 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FESTO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,997.76 ฿

Sale Sold out

Quantity

รายละเอียด Pneumatic tubing FESTO รุ่น PUN-H-4X0,75-DUO รหัส 197396 สายสีฟ้า/ดำ

FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ

เปรียบเทียบราคา สายลม ท่อลม (Pneumatic tubing) FESTO ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติทางเทคนิคที่โดดเด่นของ PUN-H-DUO

วัสดุ: Polyurethane (PU) คุณภาพสูง
มอบความยืดหยุ่นสูง ทนแรงดึง และทนการบิดงอได้ดี
ผิวท่อเรียบทั้งภายในและภายนอก ลดแรงเสียดทานลม และช่วยให้การไหลของลมมีประสิทธิภาพ
โครงสร้างแบบคู่ (Twin Tubing)
ท่อสองเส้นเชื่อมติดกันตามแนวยาว ช่วยให้สามารถเดินท่อคู่ได้สะดวกโดยไม่ต้องจัดตำแหน่งแยก
เหมาะสำหรับงานที่ต้องส่งลมหรือสัญญาณลม 2 เส้นไปพร้อมกัน เช่น ระบบควบคุม 2 ทาง, กระบอกลมคู่, หรือระบบตรวจจับและทำงานแบบซิงโครไนซ์
ความทนทานต่อสิ่งแวดล้อม:
ทนต่อรังสี UV, โอโซน, น้ำมัน, จารบี, สารทำละลายอ่อน และการไฮโดรไลซิส
ใช้งานได้ทั้งภายในโรงงานและกลางแจ้ง โดยไม่เสื่อมสภาพง่าย
ช่วงอุณหภูมิการใช้งาน:
รองรับได้ตั้งแต่ -35°C ถึง +60°C
เหมาะกับสภาพแวดล้อมที่มีการเปลี่ยนแปลงของอุณหภูมิสูง
แรงดันการทำงาน:
รองรับแรงดันใช้งานได้สูงสุด 10 บาร์ (ที่อุณหภูมิ 20°C) ซึ่งครอบคลุมการใช้งานระบบนิวเมติกส์ทั่วไปในโรงงานอุตสาหกรรม
ความหลากหลายของขนาด:
มีให้เลือกหลายขนาด เช่น 4-4, 6-6, 8-8 mm (หมายถึงท่อสองเส้นที่มีขนาดเส้นผ่านศูนย์กลางภายนอกเท่ากัน)
มีความยาวให้เลือกตามความต้องการ เช่น 25 เมตร หรือ 100 เมตรต่อม้วน
สามารถแยกใช้งานได้:
แม้เป็นท่อแบบคู่ แต่สามารถแยกท่อออกจากกันได้ง่ายเมื่อต้องการใช้งานเดี่ยว

ประโยชน์ในการใช้งาน

ท่อ PUN-H-DUO ออกแบบมาให้ใช้งานได้หลากหลาย โดยเฉพาะในระบบที่ต้องการความแม่นยำและความสะดวกในการเดินสายลมแบบคู่ โดยใช้งานได้ในหลากหลายสถานการณ์ เช่น:
ระบบควบคุมด้วยกระบอกลมแบบคู่:
ช่วยให้ติดตั้งท่อสำหรับขับเคลื่อนแบบไป-กลับได้ในชุดเดียว ลดความซับซ้อนของการเดินท่อ และเพิ่มความเรียบร้อยของระบบ
เครื่องจักรอัตโนมัติ (Automation Systems):
ใช้เดินสายควบคุมลมระหว่างโซลินอยด์วาล์วกับชุดกระบอก ทำให้ระบบมีการตอบสนองรวดเร็วและเป็นระเบียบ
หุ่นยนต์อุตสาหกรรม:
ท่อคู่ช่วยให้การจัดการสายลมบนแขนกลง่ายขึ้น ลดความเสี่ยงที่สายจะพันหรือพับเมื่อต้องเคลื่อนไหวต่อเนื่อง
ระบบควบคุมความดันและสัญญาณ:
ใช้ส่งสัญญาณลมและจ่ายลมพร้อมกันในงานควบคุมเครื่องจักรหรือเซ็นเซอร์ที่ต้องการช่องลมสองช่อง

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
เส้นผ่านศูนย์กลางภายนอก (Ø)	4 mm
เส้นผ่านศูนย์กลางภายใน (Ø)	2.6 mm
รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล	16 mm
รัศมีการโค้งงอขั้นต่ำ	8 mm
วัสดุท่อ	TPE-U (PU) (พื้นฐาน ether)
สี	ฟ้า/ดำ
ความแข็งฝั่ง D	52 ±3
น้ำหนักสินค้าตามความยาว	0.017 kg/m
แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์	-0.095 MPa ถึง 0.6 MPa -0.95 bar ถึง 6 bar -13.775 psi ถึง 87 psi
แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ	-0.095 MPa ถึง 1 MPa -0.95 bar ถึง 10 bar -13.775 psi ถึง 145 psi
หมายเหตุเกี่ยวกับแรงดันใช้งาน	น้ำ: ความดันขณะทำงานขึ้นอยู่กับอุณหภูมิ ดูแผนภาพ สูงสุด 0.3 MPa ที่ 0 - 60 °C
อนุญาต	MOT
ใบรับรองออกโดยหน่วยงาน	B 013277 0506 00
สื่อปฏิบัติการ	ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-]
น้ำ (ของเหลวไม่มีน้ำแข็ง)	มี
เครื่องทดสอบไฟ	UL94 HB
การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ	VDMA24364-B2-L
ความเหมาะสมสำหรับการผลิตแบตเตอรี่ Li-ion	เหมาะสำหรับการผลิตแบตเตอรี่ตามคำจำกัดความภายในของ Festo ในระดับความรุนแรง F1A พร้อมข้อจำกัดเกี่ยวกับการใช้ Cu/Zn/Ni
คลาสคลีนรูม	องค์ประกอบที่ติดตั้งแบบคงที่ ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1
ปลอดภัยสำหรับอาหาร	ใช่ (ดูข้อมูลวัสดุเพิ่มเติม)
อุณหภูมิโดยรอบ	-35 °C ถึง 60 °C
พอร์ทลมสำหรับต่อปลั๊กภายนอก	สำหรับเสียบปลั๊กภายนอก Ø 4 มม. สำหรับจุกเสียบด้านใน Ø 3 มม. พร้อมน็อตยูเนี่ยน
วัสดุหมายเหตุ	เป็นไปตามข้อกำหนด RoHS

ข้อมูลเฉพาะ

ข้อมูลขนาด

รุ่นสินค้า	PUN-H-4x0,75-...-500
D1 (Ø)	545
D2 (Ø)	246
D3 (Ø)	21
D4 (Ø)	20
D5 (Ø)	216
D6 (Ø)	75
D7 (Ø)	20
D8 (Ø)	20
H1	152,5
H2	80,5
L1	128
L2	8
W1	45°
