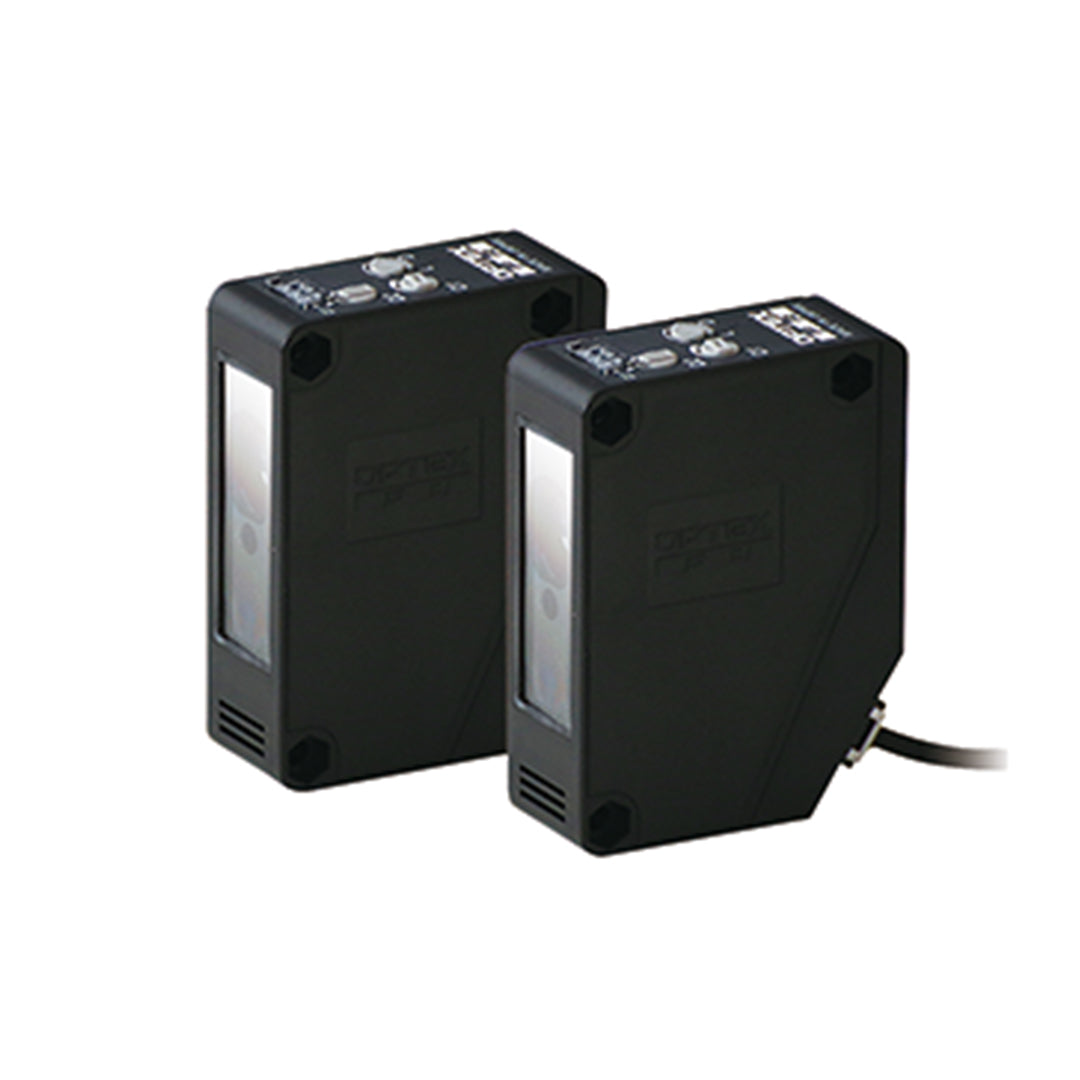

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code TOF-3V300N

เซนเซอร์ OPTEX FA Long-range TOF Sensors TOF-3V Series ใช้เทคโนโลยี Time of Flight (TOF) สำหรับการตรวจจับระยะไกลด้วยความแม่นยำและเสถียรสูง สามารถทำงานได้อย่างน่าเชื่อถือแม้ในสภาพแวดล้อมที่ท้าทาย มาพร้อมดีไซน์ที่ทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการวัดระยะทางหรือการตรวจจับวัตถุในระยะไกลอย่างมีประสิทธิภาพ

คุณสมบัติ

• ฮิสเทรีซิสแน่นเป็นพิเศษ (Super tight hysteresis) (ชนิดสะท้อนกระจาย - Diffuse-reflective)
• การป้องกัน Crosstalk (การรบกวน): สูงสุด 2 ตัว
• ระบบเลเซอร์คู่ (Dual laser system)

ข้อมูลจำเพาะ

Type			Diffuse Reflective	Retro Reflective
Model	Cable type	NPN Output: 1CH	TOF-3V300N1	TOF-3V2000N
		NPN Output: 2CH	TOF-3V300N	-
		PNP Output: 1CH	TOF-3V300P1	TOF-3V2000P
		PNP Output: 2CH	TOF-3V300P	-
	Connector type	NPN Output: 1CH	TOF-3V300CN1	TOF-3V2000CN
		NPN Output: 2CH	TOF-3V300CN	-
		PNP Output: 1CH	TOF-3V300CP1	TOF-3V2000CP
		PNP Output: 2CH	TOF-3V300CP	-
Detecting object/target			Opaque (Reflectance: 6 to 90%)	Reflector : V-61
Sensing distance			3000 mm (90% white)	20 m with Reflector V-61
Light source			Red laser diode, wavelength: 650 nm, Maximum output: 5 mW
Laser class			FDA*1: Class I JIS/IEC: Class1
Spot size			ø12 mm at 3 m distance	ø50 mm at 20 m distance
Optical angle deviation			0.5° (9 mrad) or less
Hysteresis			15% Max: 300 to 1500 mm / 6% Max: 1500 to 3000 mm	10% Max: 1 to 4 m / 3% Max: 4 to 20 m
Repeat accuracy			2 mm	10 mm
Response time			0.5 ms	2 ms
Output mode			Light ON / Dark ON selectable
Environmental illuminance			Sunlight : 4,000 lx, Incandescent lamp : 3,000 lx (at 1 m)
Indicator			Output indicator: Orange x 2 (2-output type), Stable indicator : Green
Distance adjustment			4-turn Potentiometer	12-turn Potentiometer.
External input			Laser OFF
Crosstalk prevention			Up to 2 pcs.
Supply voltage			10 to 30 VDC ±10%, 70 mA max.
Circuit protection			Reverse connection protection, Over current protection
Control output			NPN/PNP Open collector, 30V/100mA, (Residual voltage 1.8 V max.)
Connection (cable)			ø3.8 2 m cable 5 wires (2-output type) , 4 wires (1-output type)
Connection (M12 connector)			M12, 5-pin connector
EMC			EN60497-5-2
Initialization time			300 ms
Internal short circuit			according to VDE 160
Materials			ABS/PMMA
Degree of protection			IP67
Vibration resistance			10 to 55 Hz, Double amplitude 1.5 mm, X, Y, Z for 2 Hours
Shock resistance			500 m/s² (approx. 50G) X, Y, Z 3 times each
UL			cUL
Applicable regulations			EMC directive (2014/30/EU)/FDA regulations (21 CFR 1040.10 and 1040.11) (except for deviations pursuant to Laser Notice No.56)
Operating temp. humidity			-10 to +50°C, 35 to 85% RH
Storage temp. humidity			-40 to +70°C, 35 to 95% RH
Temperature drift			±1% max.

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code TOF-3V300N Data sheet
