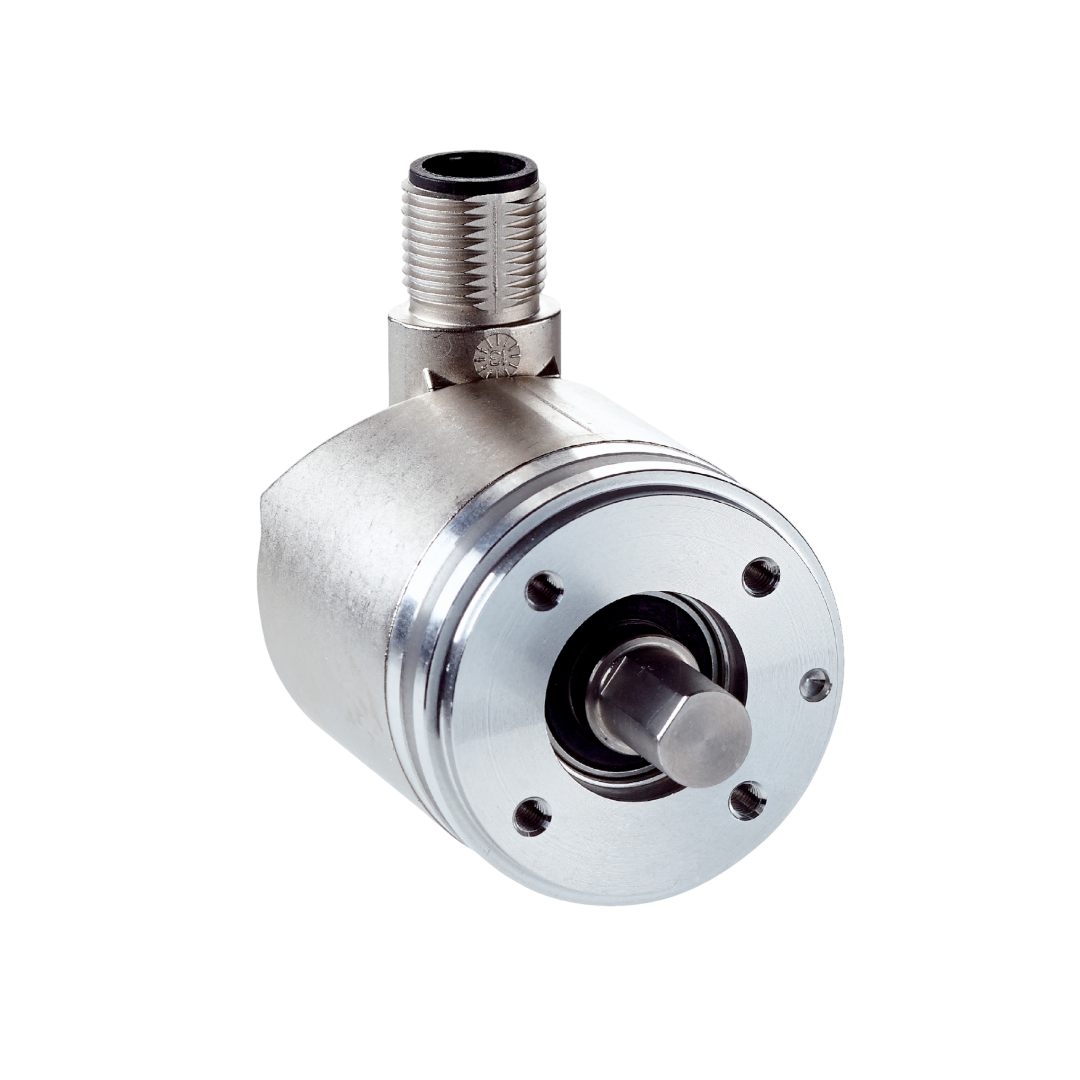

Motion Control Sensors SICK รุ่น Absolute Encoders AHM36B-S2AC012x12 เซ็นเซอร์ตรวจจับการเคลื่อนไหว

Name: Motion Control Sensors SICK รุ่น Absolute Encoders AHM36B-S2AC012x12 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
Brand: SICK
SKU: AHM36B-S2AC012x12
Price: 21955.97 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SICK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

21,955.97 ฿

Sale Sold out

Quantity

รายละเอียด Motion Control Sensors SICK รุ่น Absolute Encoders AHM36B-S2AC012x12 เซ็นเซอร์ตรวจจับการเคลื่อนไหว

SICK เป็นหนึ่งในผู้นำด้านเทคโนโลยีเซนเซอร์สำหรับระบบควบคุมการเคลื่อนไหว (Motion Control) ซึ่งครอบคลุมทั้งการตรวจจับตำแหน่ง ความเร็ว ทิศทาง และการวัดเชิงมุมอย่างแม่นยำ เพื่อรองรับการทำงานของระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมสมัยใหม่

เปรียบเทียบราคา เซ็นเซอร์ (Sensor) ตัวอื่นๆ

คุณสมบัติ

Absolute Encoder SICK เป็นอุปกรณ์ที่แปลงตำแหน่งเชิงมุมหรือเชิงเส้นของเพลาหรือชิ้นส่วนที่หมุนไปเป็นสัญญาณดิจิตอลที่สามารถอ่านค่าได้ ซึ่งแตกต่างจาก Incremental Encoder ที่ให้สัญญาณพัลส์ที่ต้องการการนับเพื่อทราบตำแหน่ง

AHS/AHM36

เอนโค้ดเดอร์แบบสัมบูรณ์ขนาดกะทัดรัด พร้อมอินเทอร์เฟซ IO-Link, CANopen, SAE-J1939 หรือ SSI เอนโค้ดเดอร์แบบสัมบูรณ์ AHS/AHM36 สร้างมาตรฐานใหม่ในด้านความยืดหยุ่นในการติดตั้ง การสื่อสาร และความทนทานต่อสภาพแวดล้อม ด้วยขั้วต่อแบบหมุนได้หรือสายเคเบิล รวมถึงรูปแบบรูยึดและหน้าแปลนแปลงหลากหลายรุ่น ทำให้เหมาะสำหรับการใช้งานเกือบทุกประเภท อินเทอร์เฟซ IO-Link, CANopen, SAE J1939 และ SSI ช่วยให้สามารถเชื่อมต่อกับระบบควบคุมต่าง ๆ ได้อย่างง่ายดาย การตั้งค่าตัวเอนโค้ดเดอร์สามารถปรับแต่งให้เหมาะกับความต้องการเฉพาะผ่านเครื่องมือต่าง ๆ ได้ ระบบเซนเซอร์แบบแม่เหล็กที่ทนทานและเชื่อถือได้ รองรับความละเอียดสูงสุด 14 บิต (แบบ Singleturn) หรือ 26 บิต (แบบ Multiturn) และรุ่น Inox ที่มีโครงสร้างสแตนเลสพร้อมระดับการป้องกัน IP69K เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่สมบุกสมบันที่สุด

คุณสมบัติ

เอนโค้ดเดอร์แบบสัมบูรณ์ขนาด 36 มม. ความละเอียดสูงสุด 26 บิต (แบบ Singleturn: 14 บิต, แบบ Multiturn: 12 บิต)
หน้าแปลนแบบ Face mount/Servo flange และแกนกลวงแบบปิด (Blind hollow shaft)
ขั้วต่อแบบหมุนได้หรือสายเคเบิล
อินเทอร์เฟซ IO-Link, CANopen, SAE J1939, SSI พร้อมฟังก์ชันการตั้งค่าพารามิเตอร์แบบโปรแกรมได้
ฟังก์ชันวิเคราะห์การทำงาน
ตัวเครื่องสแตนเลส (สำหรับรุ่น Inox)
ระดับการป้องกันสูงสุด IP67 หรือ IP69K

ประโยชน์

การติดตั้งทางกลทำได้ง่าย ด้วยขั้วต่อแบบหมุนได้หรือสายเคเบิล และรูปแบบรูยึดและแกนที่หลากหลาย
เชื่อมต่อกับระบบควบคุมหลากหลายได้สะดวก ด้วยอินเทอร์เฟซ IO-Link, CANopen, SAE J1939 และ SSI
ฟังก์ชันวิเคราะห์อัจฉริยะช่วยประเมินช่วงเวลาการบำรุงรักษาของระบบทั้งหมด
ใช้งานได้ดีแม้ในสภาพแวดล้อมที่สมบุกสมบัน ด้วยเซนเซอร์แม่เหล็กที่แข็งแรงและเชื่อถือได้
ทนทานต่อสภาพแวดล้อม ด้วยโครงสร้างสแตนเลสและระดับการป้องกัน IP69K (สำหรับรุ่น Inox)
ออกแบบให้ประหยัดพื้นที่และต้นทุน
ประสิทธิภาพสูงในราคาคุ้มค่า

ข้อมูลเฉพาะ

ประสิทธิภาพ

Number of steps per revolution (max. resolution)	4,096 (12 bit)
Number of revolutions	4,096 (12 bit)
Max. resolution (number of steps per revolution x number of revolutions)	12 bit x 12 bit (4,096 x 4,096)
Error limits G	0.35° (at 20 °C) 1)
Repeatability standard deviation σr	0.25° (at 20 °C) 2)

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Mechanical design	Solid shaft, Servo flange
Shaft diameter	10 mm
Shaft length	12 mm
Weight	0.12 kg 1)
Shaft material	Stainless steel
Flange material	Aluminum
Housing material	Zinc
Start up torque	0.5 Ncm (+20 °C)
Operating torque	< 0.5 Ncm (+20 °C)
Permissible shaft loading	40 N (radial) 20 N (axial)
Operating speed	≤ 6,000 min⁻¹ 2)
Moment of inertia of the rotor	2.5 gcm²
Bearing lifetime	3.6 x 10^8 revolutions
Angular acceleration	≤ 500,000 rad/s²
