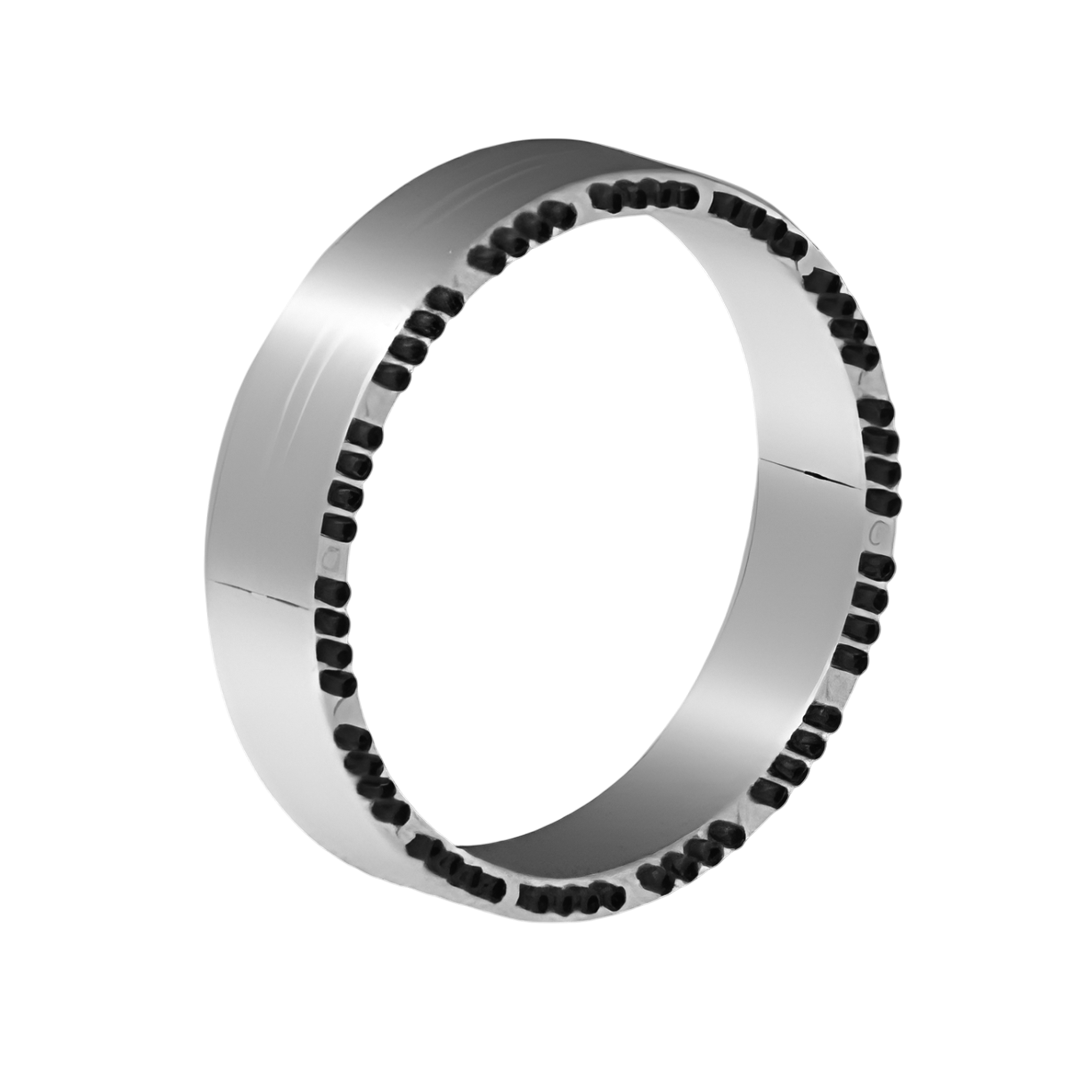

Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 520x630

Name: Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 520x630
Brand: RINGFEDER
SKU: RfN 7015.1 520x630
Price: 218728.14 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

218,728.14 ฿

Sale Sold out

Quantity

รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 520x630

RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบเพื่อลดความดันผิวสัมผัสระหว่างเพลาและดุม
รองรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งได้อย่างมั่นคง
ให้ความแม่นยำในการจัดศูนย์ (concentricity) ช่วยลดการสึกหรอและการสั่นสะเทือน
โครงสร้างแข็งแรง ทนต่อแรงโหลดสูงและสภาวะการทำงานหนัก
เหมาะสำหรับงานที่ต้องการลดแรงกดบนผิวสัมผัสของชิ้นส่วน

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งและถอดออกสะดวก
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดทอนประสิทธิภาพ
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด

การใช้งาน

เหมาะสำหรับระบบส่งกำลังที่ต้องการลดแรงกดบนผิวสัมผัส
ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
ลดการบำรุงรักษาเนื่องจากโครงสร้างช่วยลดการสึกหรอ
ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดของ Locking Assembly d (มม.)	520
x	x
ขนาดของ Locking Assembly D (มม.)	630
ขนาดความยาวรวม (L) (มม.)	220
ขนาด L1 ของ Locking Assembly (มม.)	200
ขนาด L3 ของ Locking Assembly (มม.)	190
สกรูล็อก (nSc)	32
สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG)	M20 x 150
แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm)	690
แรงบิด (T) หน่วย นิวตัน–เมตร (Nm)	522135
แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN)	2008
ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	80
pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure)	66
แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	519500
ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	134
ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	110
ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	27
ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	22
แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	52395
แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN)	202
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร	961
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร	851
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร	804
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	148

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Locking Assembly สำหรับรับแรงดัด (Bending Loads)
รุ่น	RfN 7015.1
การออกแบบ	ออกแบบเพื่อลดความดันผิวสัมผัส (Reduced surface pressures)
คุณสมบัติเด่น	สามารถถ่ายทอดแรงบิด แรงแนวแกน และแรงดัดได้อย่างมีประสิทธิภาพ
ความแม่นยำ	ให้ความเที่ยงตรงสูงของศูนย์กลาง (Excellent concentricity)
การติดตั้ง	ติดตั้งง่าย สามารถถอดออกโดยไม่ทำลายเพลาและดุม
การใช้งาน	เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก และอุปกรณ์ที่ต้องการลดความดันผิวสัมผัส
ความทนทาน	ทนต่อการสึกหรอและแรงกัดกร่อน ช่วยยืดอายุการใช้งานของเพลาและดุม
การบำรุงรักษา	บำรุงรักษาง่าย ลดความเสียหายต่อชิ้นส่วน
