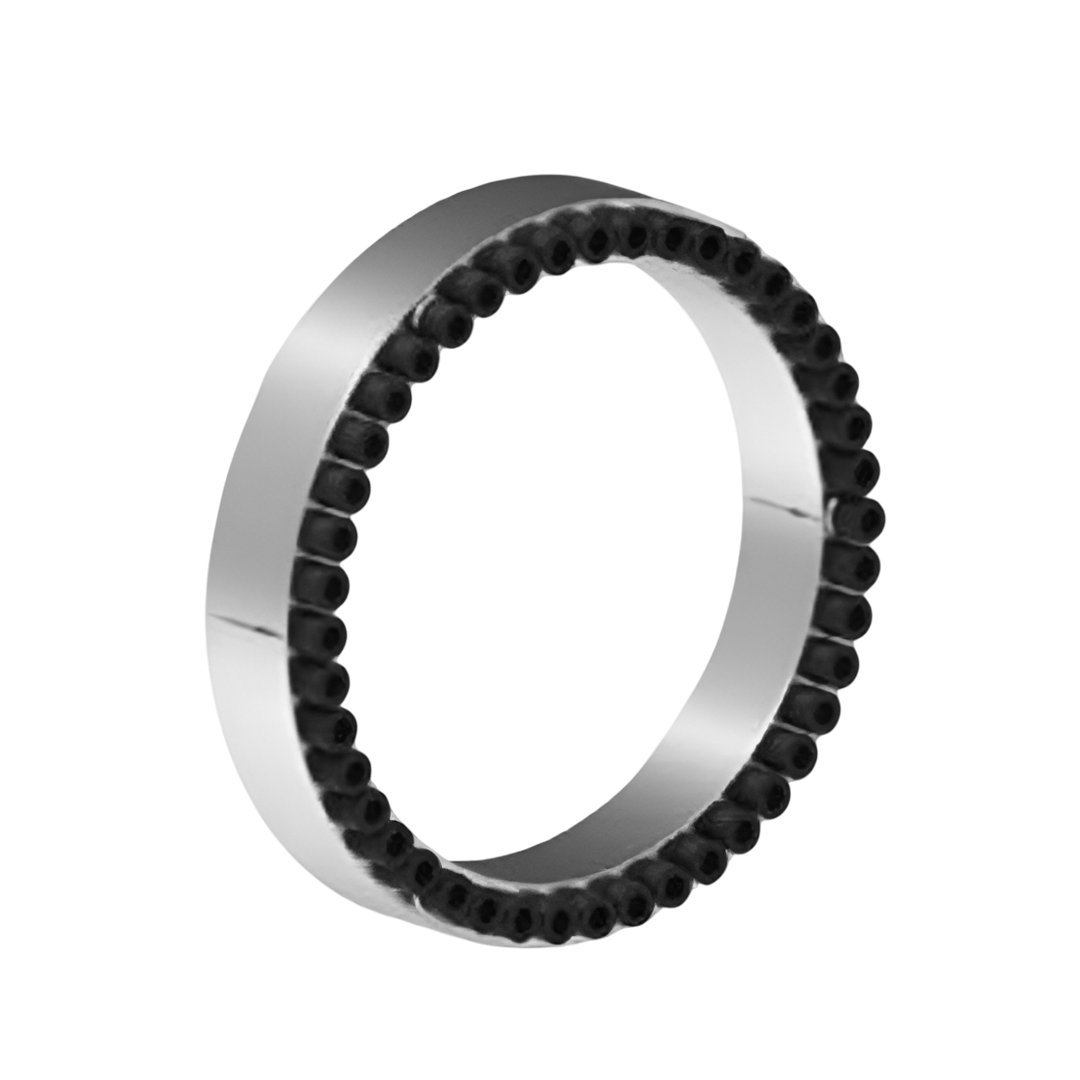

Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 720x830

Name: Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 720x830
Brand: RINGFEDER
SKU: RfN 7012 720x830
Price: 126377.31 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

126,377.31 ฿

Sale Sold out

Quantity

รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 720x830

RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบมาเพื่อรองรับแรงโค้ง (bending loads) ที่สูงเป็นพิเศษ
โครงสร้างแข็งแรง ทนต่อแรงดัดและแรงบิดอย่างมั่นคง
ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
เหมาะกับสภาพแวดล้อมที่ต้องการความทนทานและความน่าเชื่อถือสูง
ลดการสึกหรอของเพลาและดุมแม้ภายใต้โหลดสูง

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ลดความซับซ้อนและความเสียหายของชิ้นส่วน
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่กระทบประสิทธิภาพ
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด

การใช้งาน

เหมาะสำหรับงานที่ต้องรับแรงโค้งสูง เช่น ดรัมสายพานและระบบส่งกำลังที่มีโหลดหนัก
ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูงและความน่าเชื่อถือ
ลดการบำรุงรักษาเนื่องจากโครงสร้างช่วยลดการสึกหรอ
ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดของ Locking Assembly d (มม.)	720
x	x
ขนาดของ Locking Assembly D (มม.)	830
ขนาดความยาวรวม (L) (มม.)	130
ขนาด L1 ของ Locking Assembly (มม.)	102
ขนาด L3 ของ Locking Assembly (มม.)	96
สกรูล็อก (nSc)	60
สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG)	M24 x 90
แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm)	1000
แรงบิด (T) หน่วย นิวตัน–เมตร (Nm)	1054013
แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN)	2928
ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	112
pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure)	97
แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	286050
ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	189
ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	164
ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	35
ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	31
แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	1014455
แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN)	2818
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร	1827
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร	1383
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร	1218
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	107

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Locking Assembly สำหรับรับแรงดัด (Bending Loads)
รุ่น	RfN 7012
การออกแบบ	ออกแบบสำหรับงานที่ต้องรับแรงสูงมากบนดรัมสายพาน (Extreme loads in belt drums)
คุณสมบัติเด่น	สามารถถ่ายทอดแรงบิด แรงแนวแกน และโมเมนต์ดัดได้สูง
ความแม่นยำ	ให้ศูนย์กลางที่เที่ยงตรงสูง (Excellent concentricity)
การติดตั้ง	ติดตั้งง่ายและสามารถถอดออกได้โดยไม่ทำลายเพลา
การใช้งาน	เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่รับแรงดัดสูง
ความทนทาน	ทนต่อการสึกหรอและแรงกัดกร่อน ช่วยยืดอายุการใช้งานของเพลาและดุม
การบำรุงรักษา	การบำรุงรักษาง่าย ลดความเสียหายต่อชิ้นส่วน
