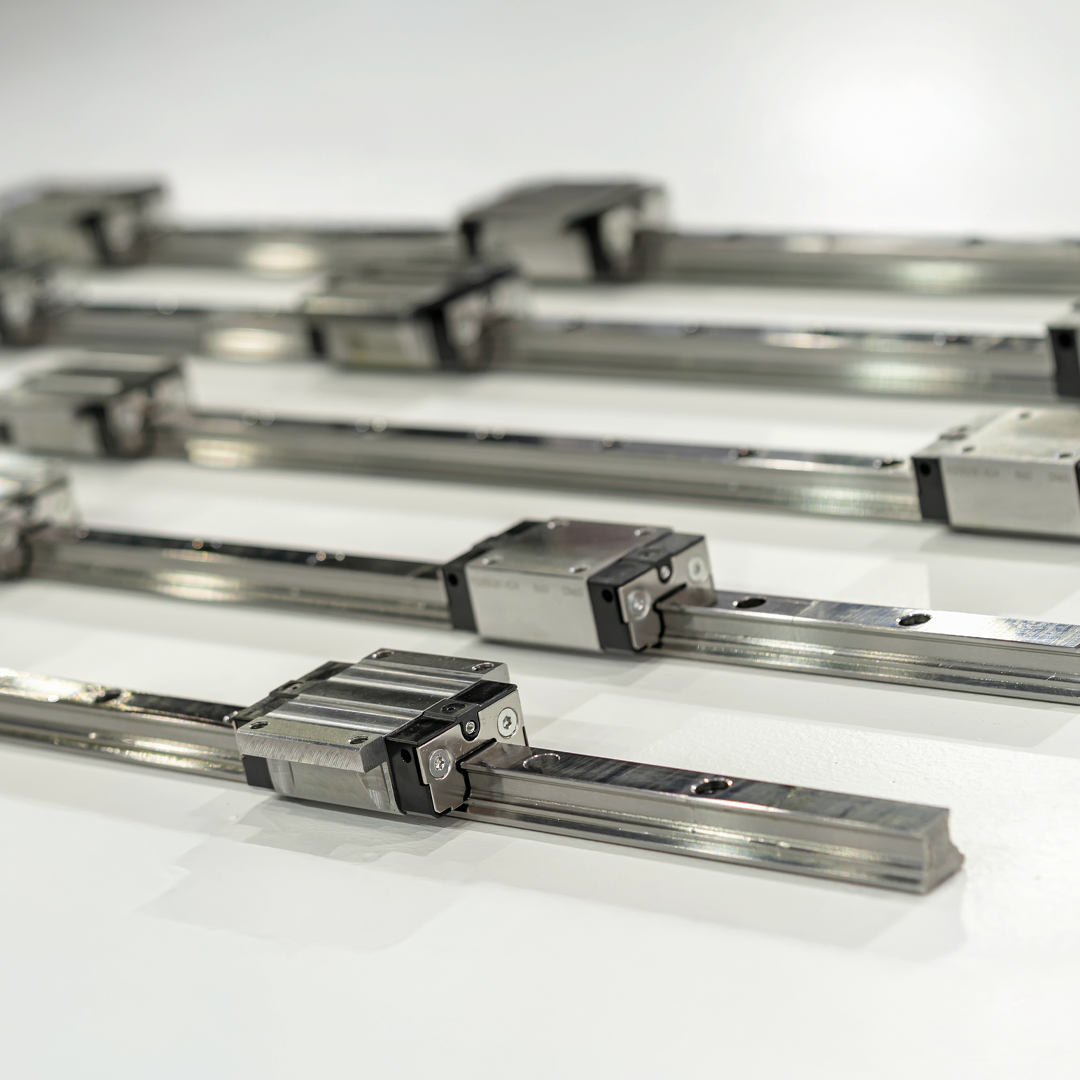

THK LM Guide HR918UU+70LH

Name: THK LM Guide HR918UU+70LH
Brand: THK
SKU: HR918UU+70LH
Price: 7476.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

7,476.00 ฿

Sale Sold out

Quantity

รายละเอียด THK LM Guide HR918UU+70LH

THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ

เปรียบเทียบราคา THK LM Guide ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK LM Guide รุ่น HR เป็นระบบรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อให้การเคลื่อนที่มีความแม่นยำสูง แข็งแรง และรองรับน้ำหนักได้ดี เหมาะสำหรับเครื่องจักรกลที่ต้องการความเสถียรในการเคลื่อนที่แนวตรง
ความแม่นยำสูง: ใช้การออกแบบร่องลูกกลิ้งแบบ Gothic Arch ช่วยให้สัมผัสกับลูกปืน 4 จุด จึงรับแรงได้ทุกทิศทาง
รับโหลดได้สูง: ออกแบบให้รับแรงในแนวรัศมีและแนวแกนได้ดี
ความแข็งแรงทนทาน: ทำจากเหล็กกล้าชุบแข็ง และผ่านกระบวนการชุบผิวเพื่อความทนทานต่อการสึกหรอ
การหล่อลื่น: มีทางเดินจาระบีในตัว หรือสามารถติดตั้งระบบจ่ายจาระบีอัตโนมัติ
มีหลายขนาด: ให้เลือกตั้งแต่ขนาดเล็กสำหรับอุปกรณ์อิเล็กทรอนิกส์ ไปจนถึงขนาดใหญ่สำหรับเครื่องจักรกลหนัก

ข้อมูลการติดตั้ง

พื้นผิวติดตั้ง ควรเรียบ และผ่านการเจียรเพื่อให้มีความขนานและตั้งฉากที่แม่นยำ
การยึดติด: ใช้สกรูยึดรางนำทาง (Guide Rail) กับโครงสร้างหลัก และใช้บล็อก (LM Block) ร่วมกับอุปกรณ์ปลายทาง
การปรับตั้ง: แนะนำให้ใช้วิธีติดตั้งแบบ Preload เพื่อช่วยลดช่องว่างและเพิ่มความแม่นยำในการเคลื่อนที่
ตำแหน่งซีลกันฝุ่น: แนะนำให้ติดตั้งซีลทั้งสองด้านของ LM Block เพื่อป้องกันสิ่งแปลกปลอมเข้าสู่ระบบ

ข้อมูลการใช้งาน

THK LM Guide HR เหมาะสำหรับใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำสูงและความทนทาน เช่น
เครื่องจักร CNC: ใช้ในแกน X, Y, Z เพื่อควบคุมตำแหน่งของหัวกัด
อุปกรณ์อัตโนมัติ: เช่น ระบบแขนกล หุ่นยนต์อุตสาหกรรม
เครื่องมือวัดละเอียด: เพื่อความเที่ยงตรงในการเคลื่อนที่ของหัววัด
เครื่องจักรบรรจุภัณฑ์ และประกอบชิ้นงาน: เพื่อให้การเคลื่อนที่ราบรื่นแม้ภายใต้โหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Outer dimensions				Block dimensions										Rail dimensions						Basic load rating
	Outer dimensions				Block dimensions										Rail dimensions						Radial
	HeightM	WidthW	W₀	LengthL	B₁	C	H	S	h₂	L₁	T	K	S	Greasing holed	D₁	WidthW₁	W₄	HeightM₁	PitchF	d₁xd₂xh	Dynamic rating C	Static rating C₀
	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN	kN
HR1123	11	13.7	23	52	7	15	2.55	M3	3	30	9.5	10	2	5	9.5	5	11.6	8	40	3.5x6x4.5	4.09	4.93
HR1530	15	19.2	30	69	10	20	3.3	M4	3.5	40	13	14	2	6.5	10.7	6	13.5	11	60	3.5x6x4.5	7.56	8.77
HR2042	20	26.3	42	91.6	13	35	5.3	M6	5.5	56.6	17.5	19	3	10	15.6	8	19.5	14.5	60	6x9.5x8.5	17.0	18.2
HR2042T	20	26.3	42	110.7	13	50	5.3	M6	5.5	75.7	17.5	19	3	10	15.6	8	19.5	14.5	60	6x9.5x8.5	20.8	24.3

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	ข้อมูล
รุ่น	HR15, HR20, HR25, HR30, HR35, HR45
รูปแบบการสัมผัส	2 แถว แบบ Gothic Arch (สัมผัส 4 จุด)
ความสามารถในการรับโหลด	รับโหลดในทุกทิศทาง (แนวรัศมี, แนวรัศมีย้อนกลับ, แรงข้าง)
ค่าความเผื่อ (Accuracy Grades)	High (H), Precision (P), Super Precision (SP), Ultra Precision (UP)
ความเร็วสูงสุด	สูงสุด 5 m/s (ขึ้นกับรุ่นและสภาพการหล่อลื่น)
อัตราเร่งสูงสุด	สูงสุด 50 m/s²
วัสดุ	เหล็กกล้าผ่านการชุบแข็ง (Bearing Steel)
ซีลและที่ครอบ	มีซีลหน้า (End Seal), ซีลข้าง (Side Seal) และฝาครอบราง (Rail Cap)
ชนิดของการหล่อลื่น	น้ำมันหล่อลื่น หรือ จาระบี (สามารถติดตั้ง Lubrication Unit เพิ่มได้)
ความสามารถในการทำงานที่อุณหภูมิ	-10°C ถึง +80°C (สูงสุด +100°C กรณีใช้งานพิเศษ)
โครงสร้างบล็อก	แบบ Standard และ แบบ Flange (บล็อกยาว/สั้น ขึ้นอยู่กับรุ่นย่อย)
ความแข็งแกร่งในการบิดตัว (Moment Load Resistance)	ดีเยี่ยม เหมาะกับงานที่มีโหลดหลายทิศทาง
อายุการใช้งาน	สามารถคำนวณจาก L = (C / F)^3 × 50 (ล้านเมตร)
