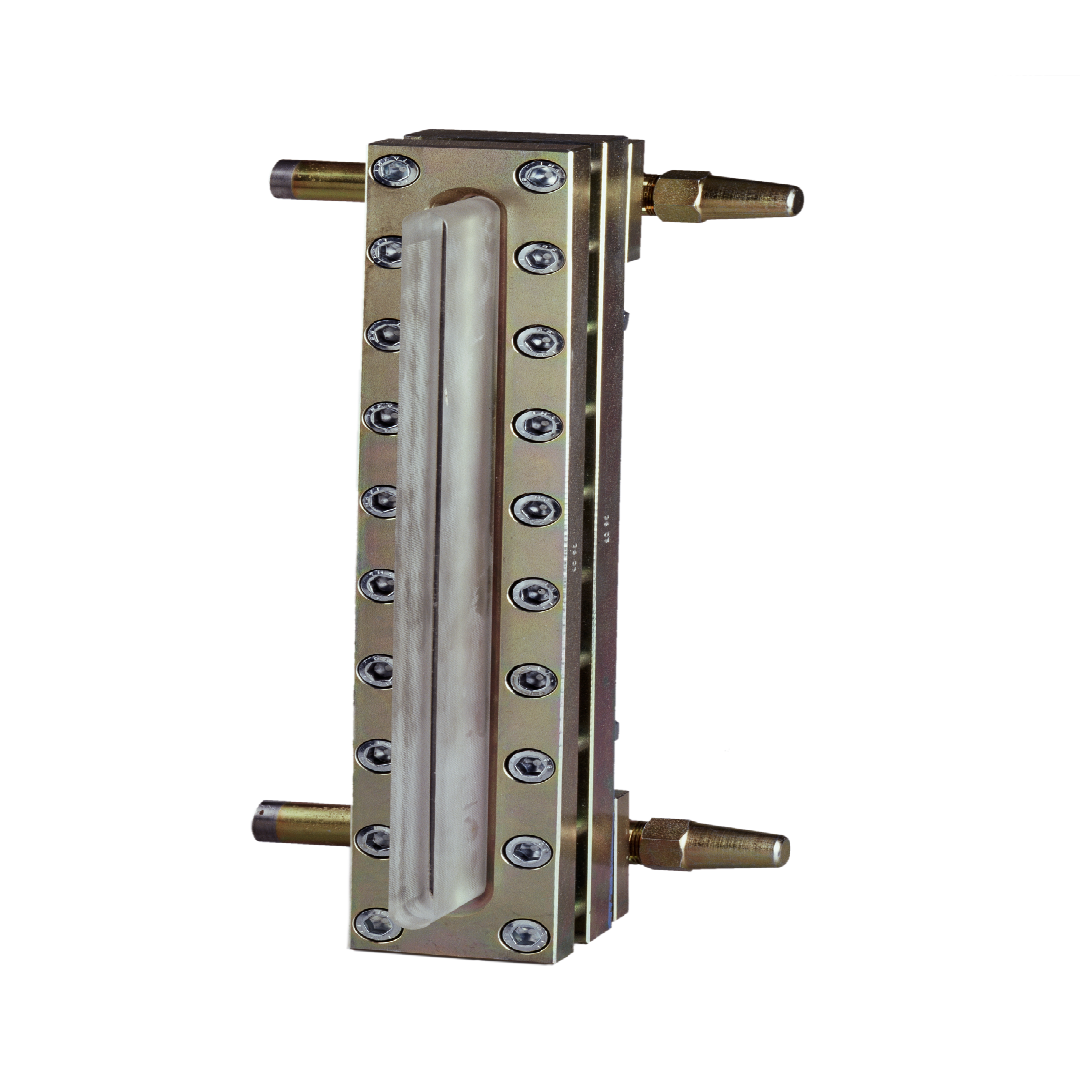

Liquid level Indicators Danfoss Sight glass, LLG 335 S Code 2512+057

LLG คือกระจกมองของเหลวที่ทำจากเหล็กเหนียว ซึ่ง ตรงตามข้อกำหนดที่เข้มงวดที่สุดสำหรับระบบทำความเย็น ในอุตสาหกรรมและเรือเดินทะเล

• พร้อมข้อต่อเชื่อม (LLG)
• พร้อมวาล์วหยุดที่มีฝาครอบ (LLG S)
• พร้อมวาล์วหยุดและอะแดปเตอร์มองที่ทำจาก
• อะคริลิกใส พร้อมสำหรับการหุ้มฉนวน ณ สถานที่ติดตั้ง (LLG SF)C

กลุ่มผลิตภัณฑ์กระจกมองของเหลวมีพื้นฐานมาจาก กระจกมองของเหลวพื้นฐาน 3 รุ่น: LLG 185, LLG 335 และ LLG 740 ความยาวมาตรฐานอื่นๆ เกิดจากการรวมกันของความยาว กระจกพื้นฐานที่แตกต่างกัน

LLG สร้างพื้นที่การไหลที่เพียงพอเพื่อให้มั่นใจถึง ระดับการทำงานที่สอดคล้องกันสูงสุด และมีกระจก สะท้อนแสงที่ผ่านการชุบแข็งเป็นพิเศษเพื่อการอ่านค่า ที่รวดเร็ว โครงด้านหน้าและฐานยึดเข้าด้วยกันจากด้านหน้า ด้วยสกรูหัวจม Allen ซึ่งช่วยให้ง่ายต่อการหุ้มฉนวน ณ สถานที่ติดตั้ง รวมถึงการตรวจสอบและบำรุงรักษา หากจำเป็น

กระจกมองของเหลวทุกรุ่นติดตั้งระบบความปลอดภัย ในตัวเป็นมาตรฐาน (อุปกรณ์กันกลับ) หากกระจก เสียหาย แรงดันของสารทำความเย็นจะกระตุ้นระบบ ความปลอดภัย และการรั่วไหลของสารทำความเย็นจะ ถูกจำกัดให้น้อยที่สุด

• -10 / +100 °C (-14 / +212 °F) หรือ
• -50 / +30 °C (-58 / +86 °F)

• 25 บาร์เกจ (363 psig)
• ติดตั้งกระจกโบโรซิลิเกต ผ่านการอบชุบแข็งด้วยกระบวนการควบคุมความร้อนที่แม่นยำ

กระจกมองของเหลวนี้ใช้ได้กับสารทำความเย็นที่กล่าวถึงข้างต้นในช่วงอุณหภูมิ:

กระจกมองของเหลว LLG ทุกรุ่นได้รับการออกแบบสำหรับ:

การออกแบบ Sight glass Sight glass Type LLG 185 - 1550

กระจกมองของเหลว LLG ติดตั้งกระจกโบโรซิลิเกต ผ่านการอบชุบแข็งด้วยกระบวนการควบคุมความร้อนที่แม่นยำ กระจกทั้งหมดเป็นไปตามมาตรฐาน DIN 7081

กระจกติดตั้งปะเก็นคาร์บอนคอมปาวด์พิเศษที่ไม่ใช่อใยหิน ซึ่งให้คุณสมบัติเชิงกลที่เหนือกว่าและรับประกันการป้องกันการรั่วไหลในการใช้งานในระยะยาว

LLG 590, LLG 995, LLG 1145 และ LLG 1550 ประกอบเข้าด้วยกันโดยใช้ LLG พื้นฐาน 2 ตัว ผ่านตัวเชื่อมต่อ ตัวเชื่อมต่อยึดกระจกพื้นฐานสองตัวเข้าด้วยกันด้วยสกรูและสลักนำ ทำให้โครงสร้างแข็งแรง

กระจกเชื่อมต่อกับระบบทำความเย็นโดยใช้ข้อต่อเชื่อมหรือวาล์วหยุด ไม่ว่าจะใช้วิธีใด ข้อต่อหรือวาล์วหยุดจะถูกขันเข้ากับหน้าแปลน ซึ่งอยู่ในตำแหน่งที่ถูกต้อง จากนั้นจึงขันให้แน่นด้วยปะเก็นซีลและสกรู 4 ตัว

ติดตั้งกระจกบนขายึดโดยใช้สกรู 4 ตัวที่ให้มาพร้อมกับกระจก

ใช้รูเกลียวที่ด้านหลังของโครงเพื่อติดตั้งกระจกบนขายึด (ไม่ได้จัดจำหน่ายโดย Danfoss) ต่อท่อเสมอหลังจากติดตั้งบนขายึด โปรดทราบถึงความสำคัญของการลดแรงเค้นที่เกิดขึ้นกับกระจกมองของเหลวจากท่อที่เชื่อมต่อให้เหลือน้อยที่สุด โปรดตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอที่ด้านหลังของกระจกมองของเหลวเพื่อให้มั่นใจถึงการหุ้มฉนวน การบริการ และการตรวจสอบที่เหมาะสม และอื่นๆ

สำหรับการติดตั้งที่อุณหภูมิต่ำกว่า -10 °C (+14 °F) ขอแนะนำให้เพิ่มอะแดปเตอร์มองเพื่อให้สามารถอ่านค่าได้หลังจากทำการหุ้มฉนวน สำหรับการติดตั้งที่อุณหภูมิต่ำกว่า -10 °C (+14 °F) ในระบบ R717 ขอแนะนำให้ใช้อ่างน้ำมันตามที่อธิบายไว้ในหน้าต่อไป จะไม่มีการก่อตัวของฟองอากาศหรือน้ำแข็งเกาะในกระจกมองของเหลวที่เติมน้ำมัน ซึ่งอาจเกิดขึ้นได้ในกระจกที่เติมสารทำความเย็น

กระจกมองของเหลวได้รับการออกแบบให้ทนทานต่อแรงดันภายในที่สูง อย่างไรก็ตาม ระบบท่อโดยทั่วไปควรได้รับการออกแบบเพื่อหลีกเลี่ยงการดักจับของเหลวและลดความเสี่ยงของแรงดันไฮดรอลิกที่เกิดจากการขยายตัวทางความร้อน
