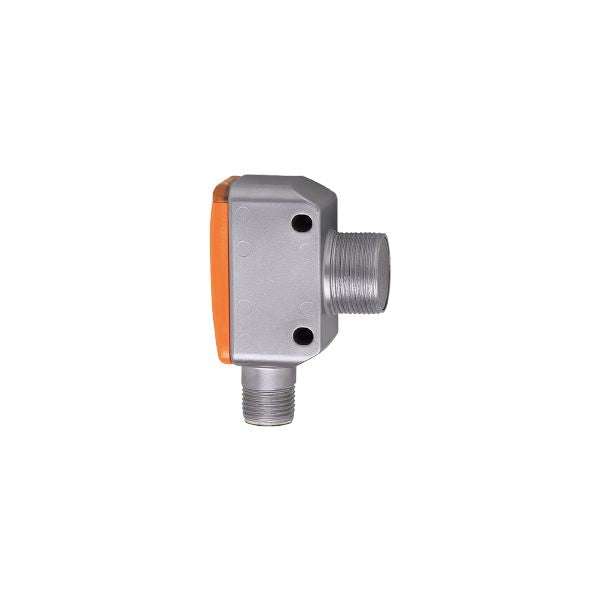

IFM OGH383 Diffuse reflection sensor

IFM OGH383 Diffuse reflection sensor

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

IFM

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
5,355.53 ฿
5,355.53 ฿
Sale Sold out

รายละเอียด IFM OGH383 Diffuse reflection sensor

IFM OGH383 Diffuse reflection sensor เป็นเซ็นเซอร์วัดระยะแบบสะท้อนกระจาย (Diffuse reflection sensor) ที่ผลิตโดยบริษัท IFM Electronics ซึ่งเป็นผู้ผลิตเซ็นเซอร์อุตสาหกรรมชั้นนำ เซ็นเซอร์ชนิดนี้ถูกออกแบบมาเพื่อตรวจจับวัตถุโดยการส่งแสงเลเซอร์ไปยังวัตถุ แล้วรับแสงที่สะท้อนกลับมา โดยแสงที่สะท้อนกลับมานี้จะกระจายไปในทุกทิศทาง เซ็นเซอร์จะทำการวัดความเข้มของแสงที่สะท้อนกลับมาเพื่อคำนวณระยะห่างระหว่างเซ็นเซอร์กับวัตถุ

คุณสมบัติ

  • Robust rectangular stainless steel housing with M18 thread on the side
  • Resistant to high-pressure cleaning with aggressive cleaning agents
  • High protection rating for the requirements of the food and beverage industry
  • Ready for operation immediately thanks to fixed setting
  • Precise background suppression

    • ข้อมูลเฉพาะ

    ข้อมูลทางเทคนิค

    Product characteristics
    Type of light red light
    Housing rectangular with M18 thread
    Application
    Special feature Background suppression
    Function principle Diffuse reflection sensor
    Outputs
    Electrical design NPN
    Output function light-on mode
    Max. voltage drop switching output DC [V] 2.5
    Permanent current rating of switching output DC [mA] 200
    Switching frequency DC [Hz] 1000
    Short-circuit protection yes
    Type of short-circuit protection pulsed
    Overload protection yes
    Detection zone
    Range [mm] < 200; (white paper 200 x 200 mm 90% remission)
    Range on white object (90 % remission) [mm] < 200
    Range on grey object (18 % remission) [mm] < 200
    Range on black object (6 % remission) [mm] < 190
    Range adjustable no
    Max. light spot diameter [mm] 13
    Light spot dimensions refer to at maximum range
    Background suppression available yes
    Interfaces
    Communication interface IO-Link
    Transmission type COM2 (38,4 kBaud)
    IO-Link revision 1.1
    SDCI standard IEC 61131-9
    Profiles Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel
    SIO mode yes
    Required master port type A
    Min. process cycle time [ms] 10
    IO-Link process data (cyclical)
    function bit length
    process value 16
    device status 4
    binary switching information 1
    IO-Link functions (acyclical) application specific tag; operating hours counter; switching cycles counter
    Supported DeviceIDs
    Type of operation DeviceID
    default 1139
    Note
    For further information please see the IODD PDF file under 'Downloads'
    Operating conditions
    Ambient temperature [°C] -25...80
    Storage temperature [°C] -40...80
    Protection IP 65; IP 67; IP 68; IP 69K
    Tests / approvals
    EMC
    EN 60947-5-2
    MTTF [years] 782
    UL approval
    Ta -25...80 °C
    Enclosure type Type 1
    power supply Class 2
    File number UL E174191
    Mechanical data
    Weight [g] 74.5
    Housing rectangular with M18 thread
    Dimensions [mm] 52.9 x 20 x 35.9
    Thread designation M18 x 1
    Materials stainless steel (630/1.4542/17-4 PH); PEI
    Lens material
    PEI
    Lens alignment side lens
    Remarks
    Pack quantity 1 pcs.
