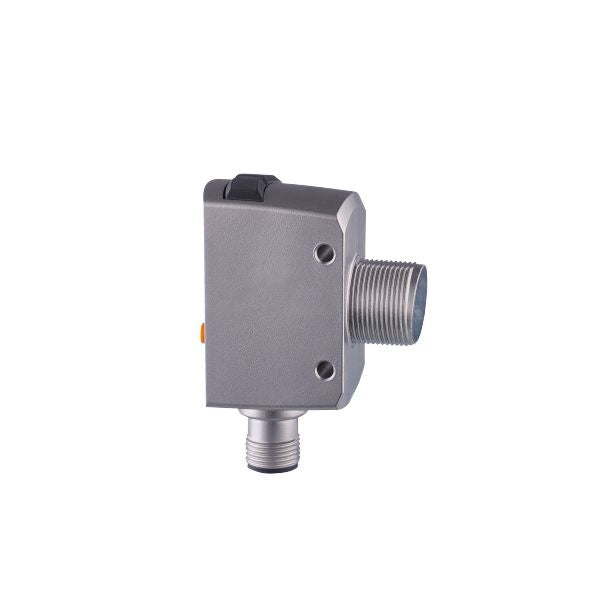

IFM OGD551 Photoelectric distance sensor

ดีไซน์กะทัดรัดขนาดเล็กพร้อมเกลียว M18 มาตรฐานและเทคโนโลยี PMD Time-of-Flight

การวัดถึงมิลลิเมตรที่ใกล้ที่สุดและการติดตามระยะทางในกระบวนการทำงาน

ช่วงอิสระสี

การส่งออกค่าระยะทางและการสะท้อนแสงพร้อมกันเพื่อเพิ่มความน่าเชื่อถือของกระบวนการ

ประเภทของแสง	ไฟแดง
ระดับการป้องกันเลเซอร์	1
ที่อยู่อาศัย	ทรงสี่เหลี่ยมผืนผ้ามีเกลียว M18

แรงดันไฟฟ้าในการทำงาน [V]	18...30 DC; (“จ่ายไฟคลาส 2” ถึง cULus)
อัตราการบริโภคกระแสไฟฟ้า [mA]	45; (24 โวลต์)
ระดับการป้องกัน	สาม
ป้องกันการกลับขั้ว	ใช่
ประเภทของแสง	ไฟแดง
ความยาวคลื่น [nm]	650

จำนวนอินพุตและเอาท์พุต

ข้อมูลอินพุต	เลเซอร์ เปิด/ปิด

จำนวนผลผลิตทั้งหมด	2
การออกแบบไฟฟ้า	PNP/NPN; (ปรับพารามิเตอร์ได้)
จำนวนเอาท์พุตดิจิตอล	2
ฟังก์ชั่นเอาท์พุต	2 x ปกติเปิด / ปกติปิด; (กำหนดพารามิเตอร์ได้)
กระแสสูงสุดต่อเอาต์พุต [mA]	100
จำนวนเอาท์พุตอะนาล็อก	1
กระแสไฟขาออกอะนาล็อก [mA]	4...20; (IEC 61131-2)
โหลดสูงสุด [Ω]	250
แรงดันเอาต์พุตอะนาล็อก [V]	0...10; (IEC 61131-2)
ความต้านทานโหลดขั้นต่ำ [Ω]	5,000
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	pulsed
Overload protection	yes

Switching frequency DC [Hz]	20

Switching frequency DC [Hz]	40

Switching frequency DC [Hz]	60

Max. light spot diameter [mm]	5
Light spot dimensions refer to	at maximum range
Background suppression [m]	< 20

Setting range object reflectivity [%]	6...900; (reflectivity; 6 % black paper; 100 % white paper)

Measuring range [m]	0.05...2
Sampling rate [Hz]	60

Measuring range [m]	0.05...2
Sampling rate [Hz]	120

Measuring range [m]	0.05...1
Sampling rate [Hz]	180

Parameter setting options	Distance / reflectivity; hysteresis / window; Sensitivität; current/voltage output; Sequence modulation to avoid mutual interference by similar sensors

Communication interface	IO-Link
Transmission type	COM2 (38,4 kBaud)
IO-Link revision	1.1.3
SDCI standard	IEC 61131-9
Profiles	Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO mode	yes
Required master port type	A
Min. process cycle time [ms]	5
IO-Link process data (cyclical)	function bit length process value 2 x 16 device status 4 binary switching information 2
IO-Link functions (acyclical)	application specific tag; operating hours counter; switching cycles counter
Supported DeviceIDs	Type of operation DeviceID default 1582
Note	For further information please see the IODD PDF file under 'Downloads'

Weight [g]	134.8
Housing	rectangular with M18 thread
Dimensions [mm]	61.7 x 22.5 x 45.2
Thread designation	M18 x 1
Materials	housing: stainless steel (316L/1.4404); PPSU; ABS; PMMA; PBT / PC; EPDM; front pane: PMMA
Lens alignment	side lens

	a: sensor b: object c: background x: distance sensor/object [mm] y: min. distance object/background [mm]

Hysteresis graph for distance measurement / operating mode: FINE	1: Background any (6...90 % remission) 2: background white (90 % remission)

Hysteresis graph for distance measurement / operating mode: STD	1: Background any (6...90 % remission) 2: background white (90 % remission)

Hysteresis graph for distance measurement / operating mode: FAST	1: Background any (6...90 % remission) 2: background white (90 % remission)

	1: bright 2: dark A: จุดสวิตช์ บี: จุดรีเซ็ต เอ็กซ์: ความสว่างของวัตถุ (การสะท้อนแสงของวัตถุ) ย: ความแตกต่างของการสะท้อนแสงขั้นต่ำที่จะตรวจจับได้อย่างปลอดภัย

เส้นโค้งฮิสเทอรีซิสสำหรับการสะท้อนแสงของวัตถุ
