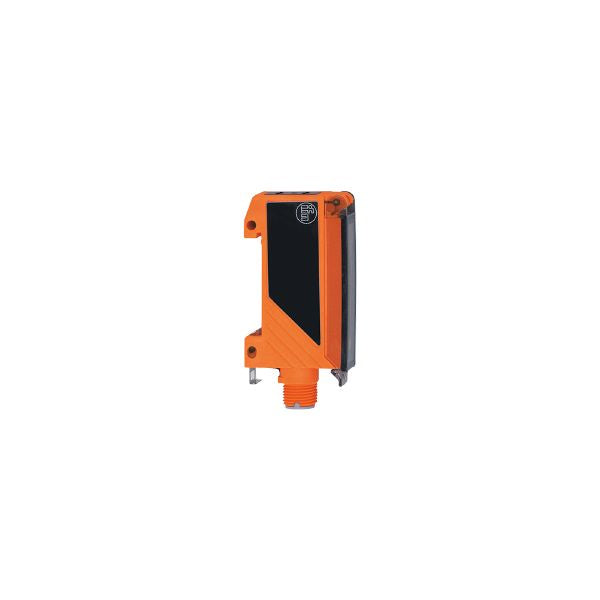

IFM OBF500 Fibre-optic amplifier

IFM OBF500 Fibre-optic amplifier เป็นเซ็นเซอร์ ซีรี่ส์ OBF ของ IFM ประกอบด้วยเครื่องขยายสัญญาณไฟเบอร์ออฟติคหลากหลายรุ่น ซึ่งออกแบบมาเพื่อให้การขยายและประมวลผลสัญญาณที่เชื่อถือได้สำหรับงานระบบอัตโนมัติในภาคอุตสาหกรรม เครื่องขยายสัญญาณเหล่านี้ใช้ร่วมกับเซ็นเซอร์ไฟเบอร์ออฟติคเพื่อยกระดับประสิทธิภาพในการตรวจจับ

ข้อมูลทางเทคนิค

Product characteristics

Type of light	red light
Housing	rectangular

Application

Special feature	Function check output
Design	Fibre-optic amplifiers for acrylic fibre optics

Outputs

Electrical design	PNP/NPN; (automatic load detection PNP/NPN)
Output function	light-on/dark-on mode; (programmable)
Max. voltage drop switching output DC [V]	2.5
Function check output	yes
Max. voltage drop of function check output [V]	2.5
Max. current load for function check output [mA]	10
Permanent current rating of switching output DC [mA]	100
Switching frequency DC [Hz]	3000
Short-circuit protection	yes
Type of short-circuit protection	pulsed
Overload protection	yes
Time function [s]	0.001...0.09

Detection zone

Range [m]	0...2; (Through-beam sensor)
Range [mm]	0...100; (Diffuse reflection sensor)
Range adjustable	yes

Operating conditions

Ambient temperature [°C]	-25...60
Protection	IP 65

Tests / approvals

EMC	EN 60947-5-2
MTTF [years]	806

Mechanical data

Weight [g]	47.9
Housing	rectangular
Dimensions [mm]	36 x 15 x 60
Materials	PPE modified
Lens alignment	side lens

Displays / operating elements

Display	switching status 1 x LED, yellow operation 1 x LED, green unsafe zone 1 x LED, red excess gain 4 x LED, green

Diagrams and graphs

excess gain graph	x: Abstand [mm] y: Funktionsreservefaktor
