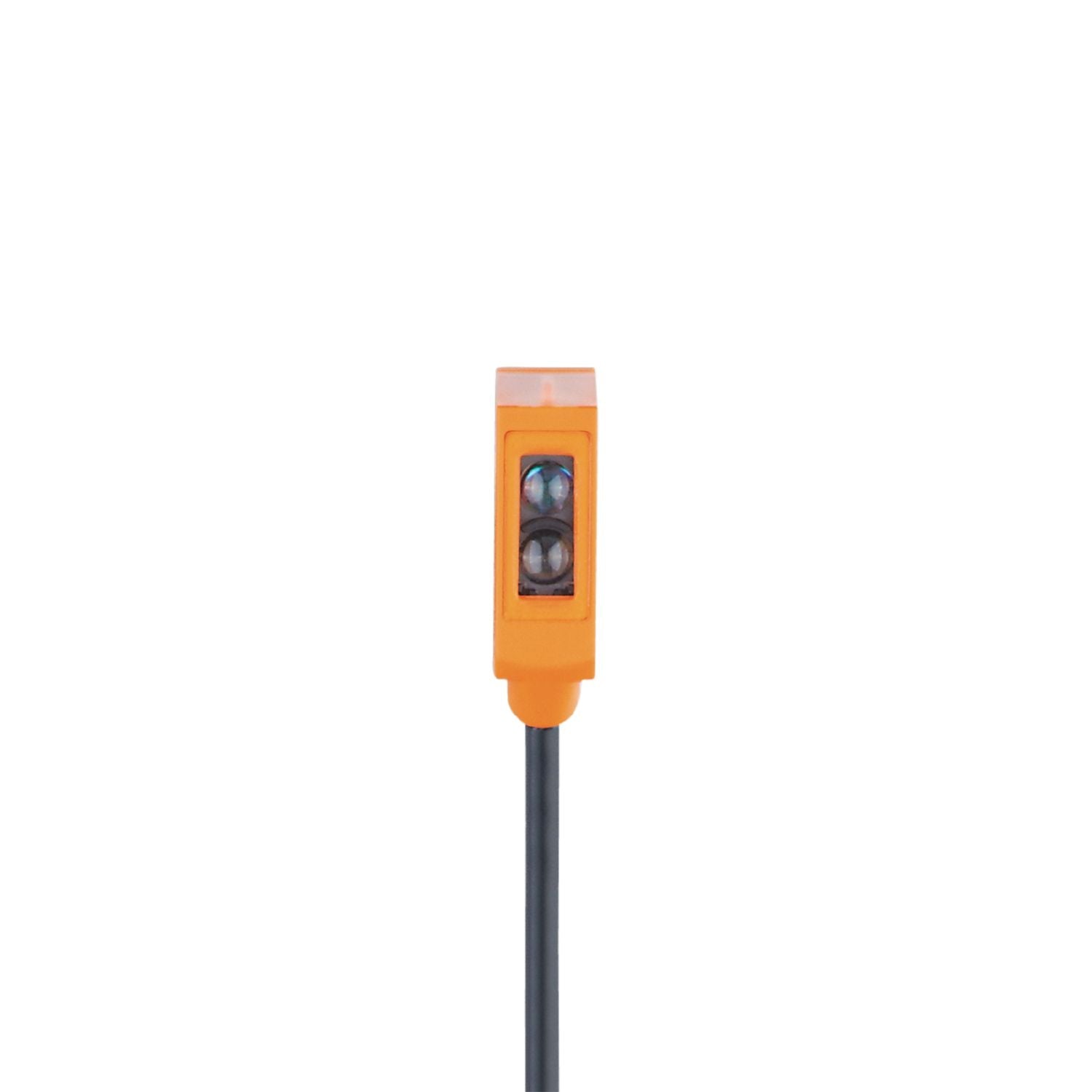

IFM O8H207 Diffuse reflection sensor

IFM O8H207 Diffuse reflection sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O8H คือ กลุ่มเซ็นเซอร์สะท้อนแสงแบบกระจายที่ออกแบบมาสำหรับการตรวจจับวัตถุได้อย่างแม่นยำแม้ในระยะไกล เซ็นเซอร์เหล่านี้ใช้เทคโนโลยีการตัดสัญญาณรบกวนพื้นหลังขั้นสูงเพื่อตรวจจับวัตถุได้อย่างน่าเชื่อถือในขณะที่ยังคงเพิกเฉยต่อพื้นผิวพื้นหลังที่ไม่ต้องการ

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ประเภทของแสง	ไฟแดง
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

แอปพลิเคชัน

คุณสมบัติพิเศษ	การระงับพื้นหลัง
หลักการทำงาน	เซ็นเซอร์สะท้อนกระจาย

เอาท์พุต

การออกแบบไฟฟ้า	เอ็นพีเอ็น
ฟังก์ชั่นเอาท์พุต	โหมดเปิดไฟ
เอาท์พุตการสลับแรงดันตกสูงสุด DC [V]	2.5
พิกัดกระแสไฟสลับเอาต์พุต DC [mA] คงที่	100
ความถี่การสลับ DC [Hz]	1,000
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร

โซนตรวจจับ

ระยะ [มม.]	1...30; (กระดาษขาว 200 x 200 มม.)
ระยะบนวัตถุสีขาว (การผ่อนปรน 90%) [มม.]	1...30
ระยะบนวัตถุสีเทา (การผ่อนปรน 18%) [มม.]	5...30
ระยะบนวัตถุสีดำ (การผ่อนปรน 6%) [มม.]	5...29
ปรับช่วงได้	เลขที่
เส้นผ่านศูนย์กลางจุดแสงสูงสุด [มม.]	4
ขนาดจุดไฟหมายถึง	at maximum range
Background suppression available	yes

Operating conditions

Ambient temperature [°C]	-25...60
Protection	IP 65; IP 67

Tests / approvals

EMC	EN 60947-5-2
MTTF [years]	757
UL approval	Ta -25...60 °C Enclosure type Type 1 power supply Limited Voltage/Current UL Approval no. E014 File number UL E174191

Mechanical data

Weight [g]	38.2
Housing	rectangular
Dimensions [mm]	28.1 x 8.1 x 14.4
Materials	housing: ABS; stainless steel (316L/1.4404)
Lens material	PMMA
Lens alignment	side lens

Displays / operating elements

Display	switching status 1 x LED, yellow operation 1 x LED, green

Diagrams and graphs

	a: sensor b: object c: background x: distance sensor/object [mm] y: min. distance object/background [mm]

accuracy graph	x: distance sensor/object [mm] y: min. distance object/background [mm] 1 = object black (6 % remission) , background white (90 % remission) 2 = object grey (18 % remission) , background white (90 % remission) 3 = object white (90 % remission) , background white (90 % remission)
