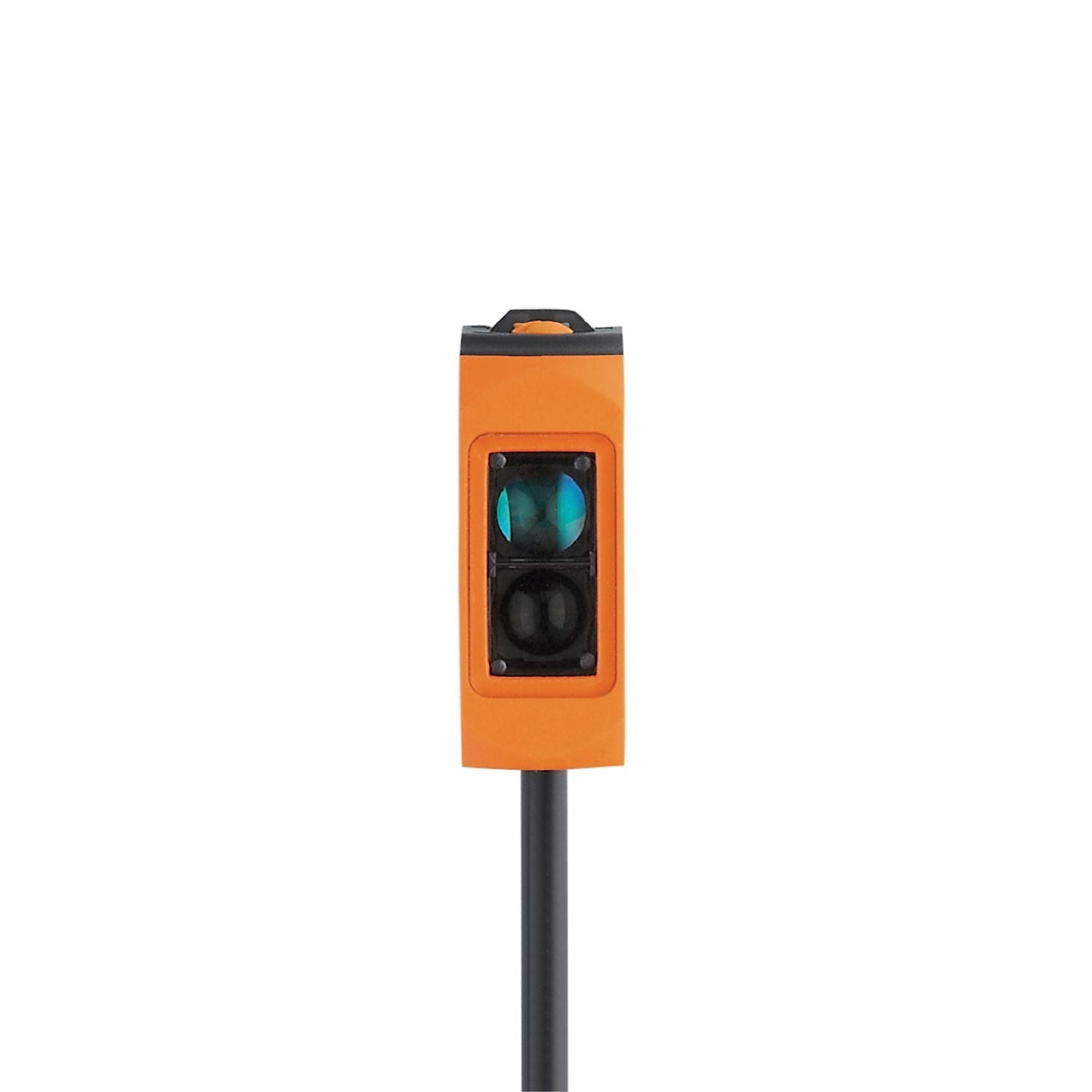

IFM O6T218 Diffuse reflection sensor

IFM O6T218 Diffuse reflection sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O6T นำเสนอเซ็นเซอร์สะท้อนแสงแบบกระจายขนาดกะทัดรัดและแข็งแรง ทนทาน ออกแบบมาสำหรับการตรวจจับวัตถุที่เชื่อถือได้ในงานระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้ชิ้นส่วนออฟติคัลเพียงชิ้นเดียวในการส่งและรับสัญญาณแสง ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด

ข้อมูลทางเทคนิค

Product characteristics

Type of light	infrared light
Housing	rectangular

Application

Function principle	Diffuse reflection sensor

Outputs

Electrical design	NPN
Output function	light-on/dark-on mode; (selectable)
Max. voltage drop switching output DC [V]	2.5
Permanent current rating of switching output DC [mA]	100
Switching frequency DC [Hz]	1000
Short-circuit protection	yes
Type of short-circuit protection	pulsed

Detection zone

Range [mm]	5...600; (white paper 200 x 200 mm 90% remission)
Setting range [mm]	100...600
Range adjustable	yes
Max. light spot diameter [mm]	24
Light spot dimensions refer to	at maximum range

Operating conditions

Ambient temperature [°C]	-25...60
Protection	IP 65; IP 67

Tests / approvals

EMC	EN 60947-5-2

Mechanical data

Weight [g]	121.6
Housing	rectangular
Dimensions [mm]	35.4 x 13 x 21
Materials	housing: ABS; PPSU
Lens material	PMMA
Lens alignment	side lens
Tightening torque [Nm]	0.5

Displays / operating elements

Display	switching status 1 x LED, yellow operation 1 x LED, green

Diagrams and graphs

excess gain graph
