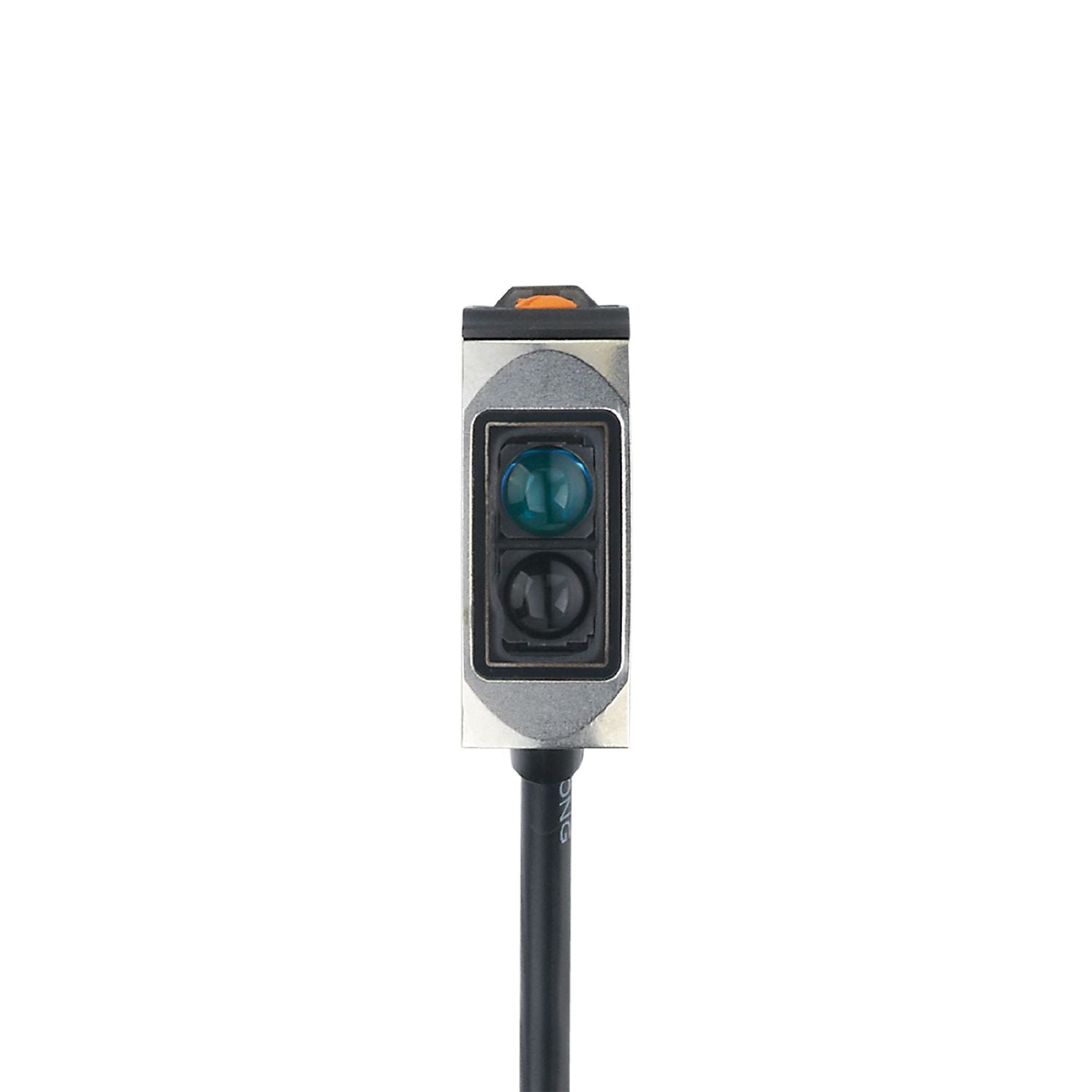

IFM O6P402 Retro-reflective sensor

IFM O6P402 Retro-reflective sensor เป็นเซ็นเซอร์ ซีรีส์ O6P จาก ifm คือ เซ็นเซอร์แบบสะท้อนกลับขนาดกะทัดรัดและแข็งแรง ออกแบบมาสำหรับการตรวจจับวัตถุที่เชื่อถือได้ในงานระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้ชิ้นส่วนออฟติคอลเพียงชิ้นเดียวในการส่งและรับสัญญาณแสง โดยอาศัยการสะท้อนจากแผ่นสะท้อนกลับพิเศษเพื่อตรวจจับ การมีอยู่ของวัตถุ

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ประเภทของแสง	ไฟแดง
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

แอปพลิเคชัน

คุณสมบัติพิเศษ	ฟิลเตอร์โพลาไรเซชั่น
หลักการทำงาน	เซ็นเซอร์สะท้อนแสง
แอปพลิเคชัน	เหมาะสำหรับใช้ในอุตสาหกรรมเครื่องมือกล

เอาท์พุต

การออกแบบไฟฟ้า	พีเอ็นพี
ฟังก์ชั่นเอาท์พุต	โหมดเปิดไฟ/เปิดมืด (เลือกได้)
เอาท์พุตการสลับแรงดันตกสูงสุด DC [V]	2.5
พิกัดกระแสไฟสลับเอาต์พุต DC [mA] คงที่	100
ความถี่การสลับ DC [Hz]	1,000
ป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร

โซนตรวจจับ

ระยะที่อ้างถึงตัวสะท้อนแสงแบบปริซึม [ม.]	0.05...5; (แผ่นสะท้อนแสงแบบปริซึม Ø 80 E20005)
ปรับช่วงได้	ใช่
เส้นผ่านศูนย์กลางจุดแสงสูงสุด [มม.]	150
ขนาดจุดไฟหมายถึง	ที่ระยะสูงสุด
มีฟิลเตอร์โพลาไรซ์ให้เลือก	ใช่

เงื่อนไขการใช้งาน

อุณหภูมิโดยรอบ [°C]	-25...60
การป้องกัน	IP65, IP67, IP68 การป้องกันน้ำและฝุ่น

การทดสอบ/การอนุมัติ

อีเอ็มซี	เอ็น 60947-5-2
MTTF [ปี]	895
การอนุมัติจาก UL	หมายเลขการรับรองจาก UL อี018

ข้อมูลทางกล

น้ำหนัก [กรัม]	133.6
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า
ขนาด [มม.]	34.8 x 13 x 21
วัสดุ	ตัวเรือน: สแตนเลสสตีล (316L/1.4404); พลาสติก: PPSU; ซีล: FKM
วัสดุเลนส์	พีเอ็มเอ็มเอ
การจัดตำแหน่งเลนส์	เลนส์ด้านข้าง
แรงบิดในการขัน [Nm]	1;(สกรู)

จอแสดงผล / องค์ประกอบการทำงาน

แสดง	การสลับสถานะ 1 x LED สีเหลือง การดำเนินการ 1 x LED สีเขียว

แผนภาพและกราฟ

กราฟกำไรเกิน	เอ็กซ์: ระยะทาง [มม.] ย: ปัจจัยกำไรส่วนเกิน

แสดงการเชื่อมต่อ
