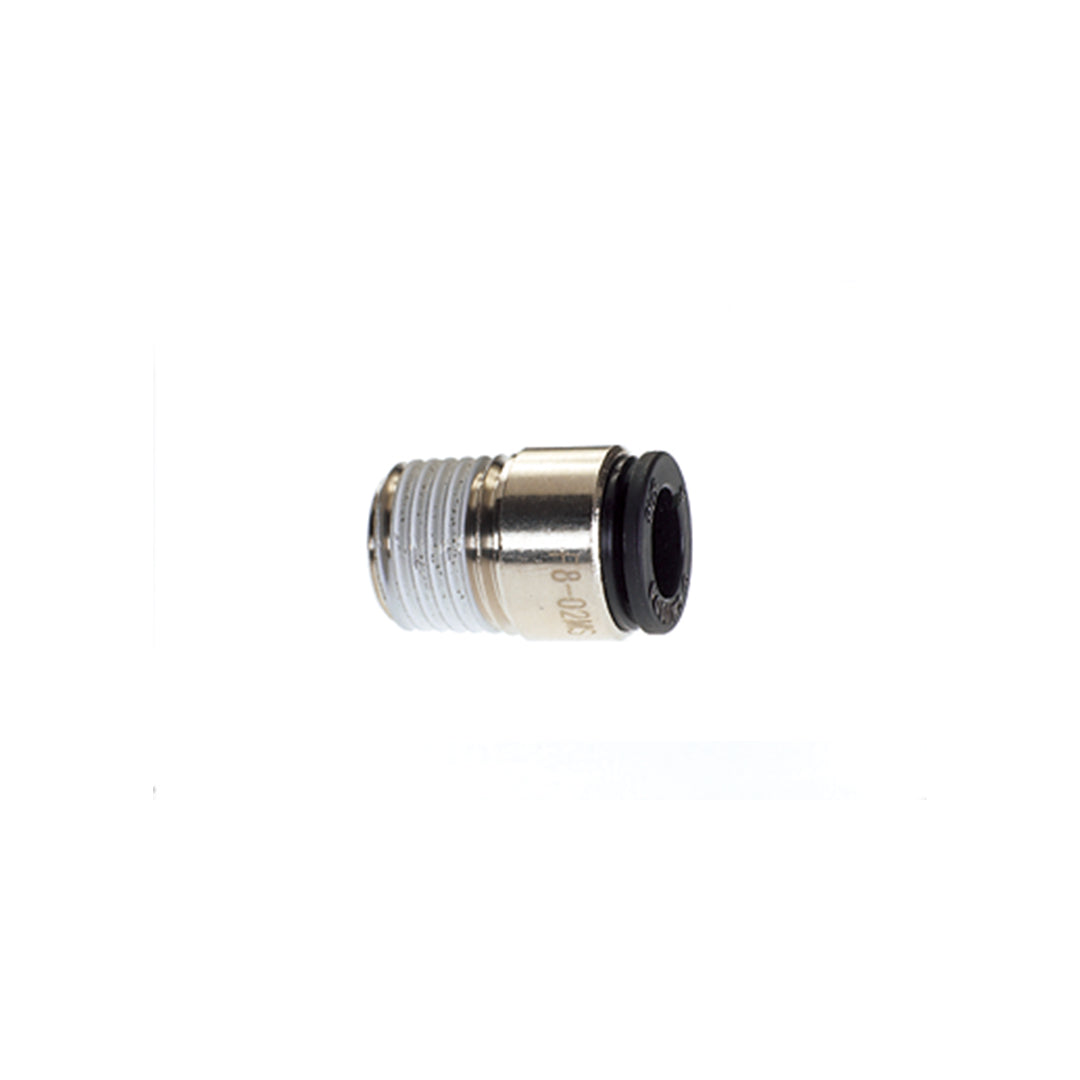

F6-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY

F6-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY โซลูชันการเชื่อมต่อท่อลมในพื้นที่จำกัดด้วยข้อต่อตรงเกลียวนอกแบบขันหกเหลี่ยมด้านในจากแบรนด์ Chiyoda สำหรับสายลมขนาด 6 มิลลิเมตรและเกลียว R1/8 ช่วยให้สามารถติดตั้งฟิตติ้งเรียงแถวชิดกันบนบล็อกจ่ายลมได้โดยไม่ต้องเผื่อพื้นที่สำหรับสอดประแจด้านนอก มาตรฐานการผลิตจากญี่ปุ่นรับประกันความทนทานของซีลโอริงและชุดเขี้ยวล็อกสแตนเลสภายใน ช่วยรักษาแรงดันลมให้เสถียรและช่วยให้ถอดสายออกได้ง่ายเพียงกดวงแหวนปลดล็อก

คุณสมบัติ

• ฟิตติ้งตรงเกลียวนอกขันหกเหลี่ยมใน F6-02MS สำหรับท่อลมขนาด 6 มิลลิเมตร เหมาะกับงานติดตั้งในพื้นที่จำกัด
• ช่วยให้การขันติดตั้งข้อต่อสายลม 6 มม. ลงในพอร์ตของวาล์วบล็อกหรือกระบอกลมที่มีบ่าหลบทำได้สะดวกด้วยประแจแอล
• ตัวเรือนทรงกลมขนาดกะทัดรัดช่วยประหยัดพื้นที่รอบพอร์ตสูงสุด ทำให้ออกแบบชิ้นส่วนเครื่องจักรให้เล็กลงได้
• ระบบซีลและล็อกสายขนาด 6 มม. มีความแม่นยำสูง ป้องกันลมรั่วซึมแม้สายลมมีการเคลื่อนไหวไปมาตลอดเวลา
• ส่วนโลหะทองเหลืองชุบนิกเกิลป้องกันการเกิดอ็อกไซด์และทนทานต่อสภาพแวดล้อมการทำงานในโรงงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ข้อต่อฟิตติ้ง Chiyoda รหัส F6-02MS ชนิด Male Connector with Hex Key
• ขนาดรูเสียบสายลมรองรับเส้นผ่านศูนย์กลางภายนอก 6 มิลลิเมตร
• พอร์ตเกลียวนอกขนาดกะทัดรัด ขันยึดด้วยประแจหกเหลี่ยมผ่านรูด้านในข้อต่อ
• พิกัดแรงดันใช้งานสำหรับอากาศอัด 0 ถึง 1.0 MPa และสุญญากาศ -100 kPa
• ทนต่อสภาพแวดล้อมการทำงานที่มีอุณหภูมิระหว่าง -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
19.8	6	4.0	13.8	R1/4	12.5	13.0 กรัม

ข้อมูลทางเทคนิค

• ประเภทฟิตติ้ง: ข้อต่อตรงทรงกลม Male Connector with Hex Key สำหรับสายลม 6 มม.
• ขนาดสายลม: รองรับท่อลมขนาด OD 6 มม.
• ขนาดเกลียวตัวผู้: รหัสโครงสร้างพอร์ต 02 (มาตรฐานเกลียวเทเปอร์ R1/4 / ระบุรุ่น R1/8) พร้อมซีลแลนท์
• ความทนทานต่อแรงดัน: ใช้งานที่แรงดันลมอัดไม่เกิน 1.0 MPa และสุญญากาศ -100 kPa
• ขอบเขตอุณหภูมิ: ทำงานได้อย่างมีประสิทธิภาพในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F6-02MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY Data Sheet
