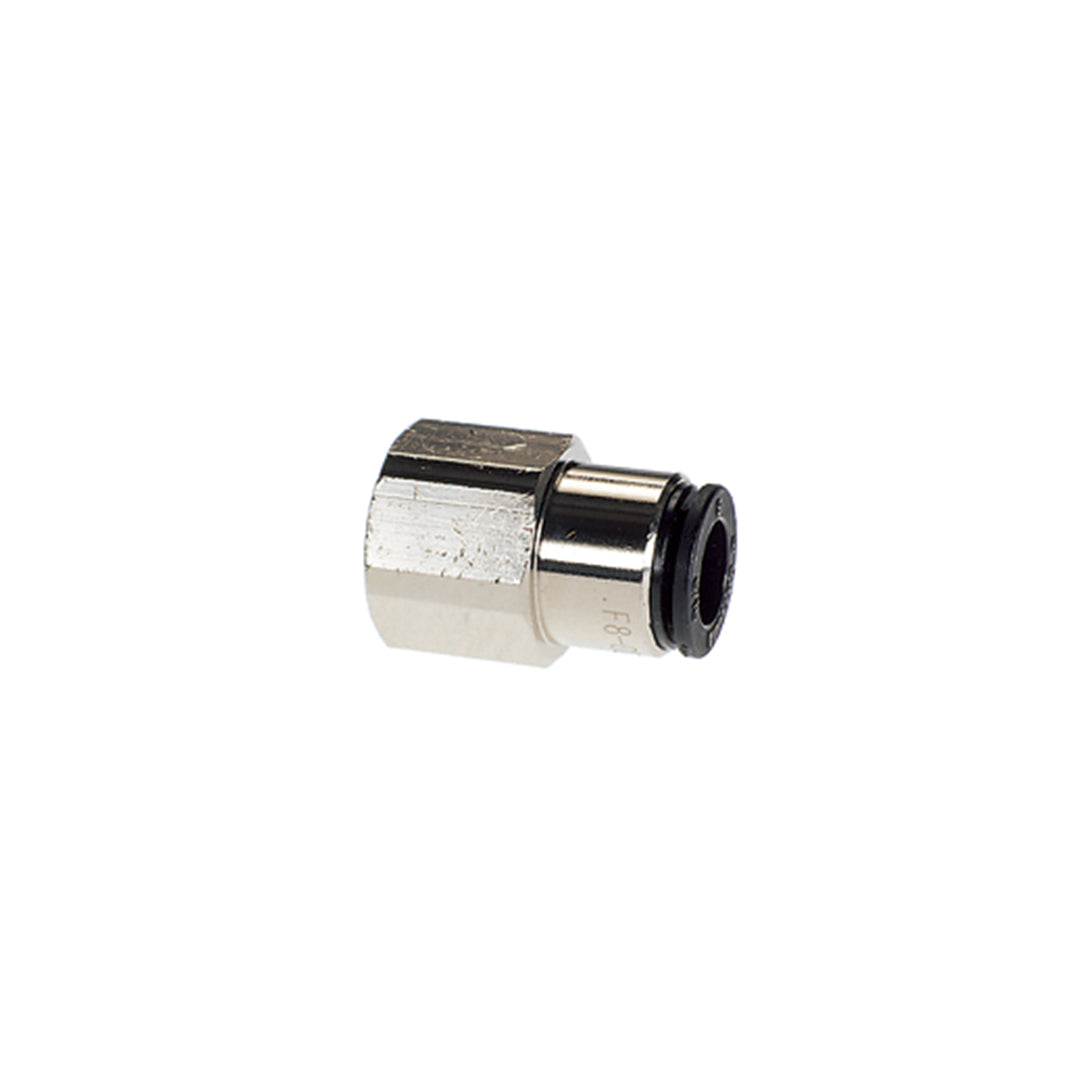

F6-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR

F6-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR ข้อต่อลมทรงตรงเกลียวในจากแบรนด์ Chiyoda ประเทศญี่ปุ่น ที่ออกแบบมาเพื่อรองรับท่อลมขนาด 6 มิลลิเมตรและเกลียวในขนาด Rc1/4 ได้อย่างแม่นยำ โดดเด่นด้วยคุณภาพการผลิตที่พิถีพิถันทุกขั้นตอน ทำให้ได้ฟิตติ้งที่ทนทานต่อแรงดันใช้งานและสภาวะสุญญากาศได้ดีเยี่ยม ส่วนหัวเสียบสายมีวงแหวนปลดล็อกที่กดง่ายไม่ติดขัด ขณะที่เขี้ยวล็อกภายในทำหน้าที่ยึดสายลมไว้แน่นหนาแม้ในจุดที่มีการสั่นสะเทือนสูง เหมาะสำหรับงานประกอบตู้ควบคุมระบบลมและเครื่องจักรอัตโนมัติ

คุณสมบัติ

• ข้อต่อตรงเกลียวใน F6-02F รองรับสายลมขนาด 6 มิลลิเมตร พร้อมพอร์ตเกลียวในขนาด Rc1/4 ที่ใช้งานง่าย
• เหมาะสำหรับติดตั้งบนแผงหน้าปัดควบคุม (Panel Mount) หรือต่อเข้ากับข้อต่อเกลียวนอกขนาด 2 หุน ในระบบวัดคุม
• ซีลยางภายในออกแบบให้มีพื้นที่สัมผัสกับผิวท่อ 6 มม. กว้างขวาง ป้องกันการซึมของลมแม้ในสภาวะแรงดันต่ำ
• วงแหวนกดถอดสายออกแบบให้โค้งมนรับกับปลายนิ้ว ช่วยให้ช่างซ่อมบำรุงถอดสลับสายลมได้รวดเร็ว
• ทนทานต่อการกัดกร่อนจากความชื้นในอากาศอัด ช่วยยืดอายุการใช้งานของระบบท่อลมโดยรวม

ข้อมูลจำเพาะ

• ข้อต่อฟิตติ้ง Chiyoda รหัส F6-02F ชนิด Female Connector ต่อตรงเกลียวใน
• ช่องเสียบสายแบบสวมเร็วรองรับท่อลมขนาดวงนอก 6 มม.
• พอร์ตเกลียวในขนาด Rc1/4 (2 หุน) ขันยึดง่ายด้วยรูปทรงหกเหลี่ยมภายนอก
• พิกัดแรงดันใช้งานสูงสุด 10 bar (1.0 MPa) และรองรับระบบดูดสุญญากาศ
• ชิ้นส่วนพลาสติกผลิตจากเรซิน PBT เกรดไม่ลามไฟ UL94V-0 มีอายุการใช้งานยาวนาน

A	B	ท่อ OD	สแปนเนอร์แฟลต	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
24.8	13.0	6	17.0	Rc1/4	12.5	20.3 กรัม

ข้อมูลทางเทคนิค

• รูปแบบข้อต่อ: ฟิตติ้งต่อตรงเกลียวใน สวมสายลมง่ายด้วยมือเปล่าไม่ต้องใช้เครื่องมือ
• ขนาดท่อที่รองรับ: สายลมขนาดเส้นผ่านศูนย์กลางภายนอก 6 มม.
• ข้อมูลเกลียว: เกลียวในเทเปอร์ขนาด Rc1/4
• พิกัดแรงดันใช้งาน: รองรับแรงดันลมอัด 1.0 MPa และระดับสุญญากาศ -100 kPa
• ช่วงอุณหภูมิที่รองรับ: ทำงานได้ในอุณหภูมิ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F6-02F ข้อต่อฟิตติ้ง Chiyoda Thread Rc1/4 FEMALE CONNECTOR Data Sheet
