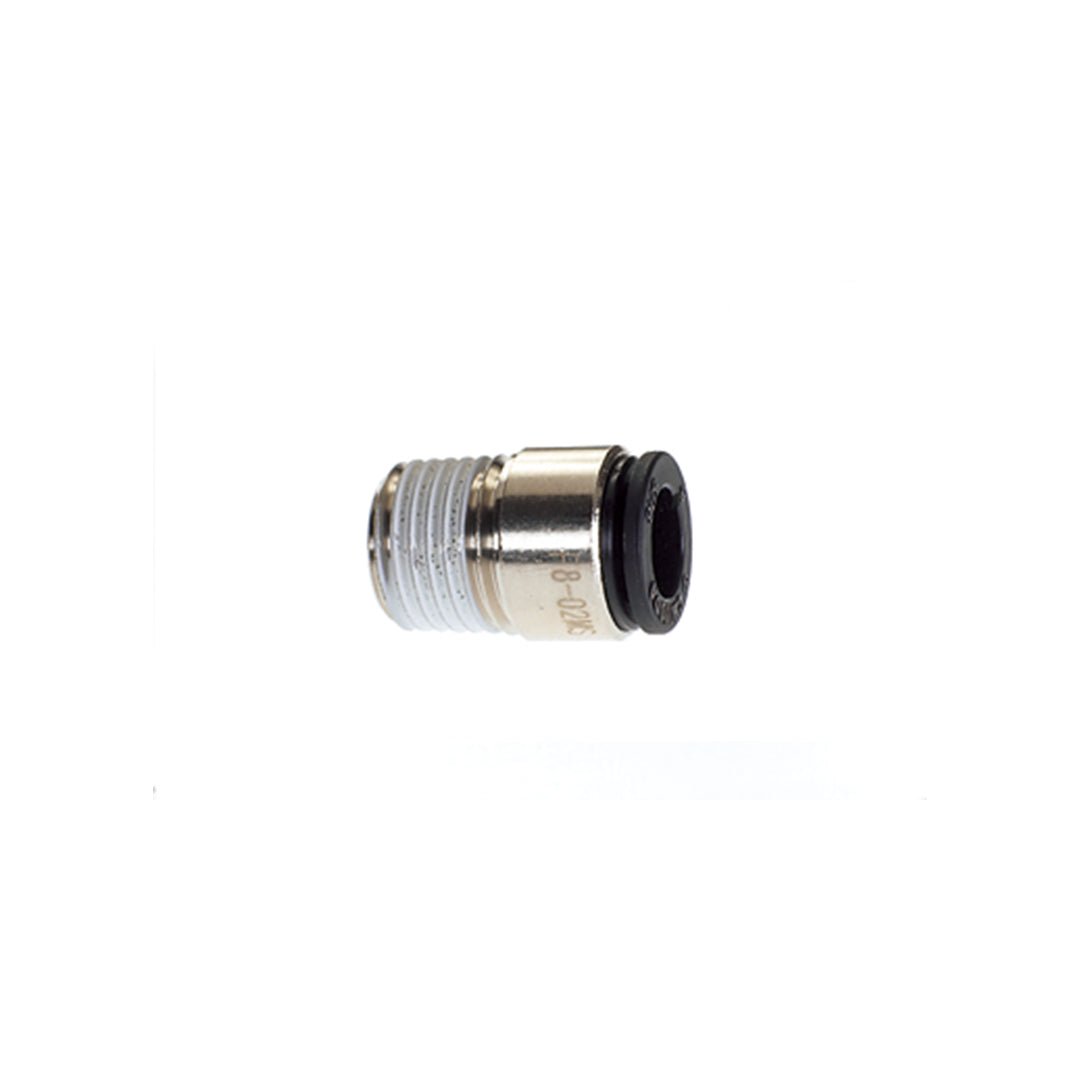

F6-01MS ข้อต่อฟิตติ้ง Chiyoda Thread M5 MALE CONNECTOR WITH HEX KEY

F6-01MS ข้อต่อฟิตติ้ง Chiyoda Thread M5 MALE CONNECTOR WITH HEX KEY ข้อต่อลมแบบตรงเกลียวนอกพร้อมร่องขันหกเหลี่ยมด้านในจาก Chiyoda ประเทศญี่ปุ่น พัฒนาขึ้นเพื่อรองรับสายลมขนาด 6 มิลลิเมตรและพอร์ตเกลียว M5 เหมาะสำหรับงานติดตั้งในชุดกระบอกสูบขนาดเล็กหรืออุปกรณ์อิเล็กทรอนิกส์ที่มีพื้นที่รอบพอร์ตแคบมาก การใช้ประแจหกเหลี่ยมขันจากด้านในช่วยให้ประกอบชิ้นงานได้แม่นยำและปลอดภัย มาพร้อมปะเก็นซีลกันรั่วที่ฐานเกลียวและกลไกล็อกสายวันทัชที่ยึดจับท่อลมได้อย่างแน่นหนาไร้กังวล

คุณสมบัติ

• รุ่น F6-01MS ข้อต่อฟิตติ้งตรงแบบขันหกเหลี่ยมด้านในขนาดกะทัดรัด รองรับการเชื่อมต่อสายลมขนาด 6 มิลลิเมตร
• ออกแบบให้ขันยึดจากรูหกเหลี่ยมด้านในตัวเรือน จึงเหมาะอย่างยิ่งสำหรับการติดตั้งเรียงแถวชิดกันบนชุดอุปกรณ์ขนาดเล็ก
• กลไก Push-in ยึดจับสาย 6 มม. ได้มั่นคงและถอดออกได้ง่ายเพียงกดวงแหวนปลดล็อกด้วยปลายนิ้ว
• ทางเดินลมแนวตรงช่วยให้ส่งสัญญาณลมและปริมาณอากาศอัดเข้าสู่สาย 6 มม. ได้อย่างรวดเร็วโดยไม่ติดขัด
• ผลิตด้วยมาตรฐานความละเอียดสูงของ Chiyoda มั่นใจได้ในความแน่นหนาของเกลียวและประสิทธิภาพการกันรั่วซึม

ข้อมูลจำเพาะ

• รหัสสินค้า F6-01MS ข้อต่อสวมเร็วตรงเกลียวนอกขันหกเหลี่ยมใน แบรนด์ Chiyoda
• ใช้เชื่อมต่อกับสายลมขนาดเล็กที่มีเส้นผ่านศูนย์กลางภายนอก 6 มม.
• ออกแบบมาเพื่อการติดตั้งในซอกแคบหรือพอร์ตฝังลึกที่ประแจทั่วไปเข้าไม่ถึง
• ทนแรงดันลมสูงสุดได้ 1.0 MPa (10 kgf/cm²) และรองรับระบบดูดสุญญากาศ
• ตัวเรือนทองเหลืองชุบนิกเกิลและปลอกเรซิน PBT ไม่ลามไฟ ทนอุณหภูมิได้ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
18.5	6	4.0	14.5	R1/8	12.5	6.8 กรัม

ข้อมูลทางเทคนิค

• รูปแบบข้อต่อ: ฟิตติ้งต่อตรงขันหกเหลี่ยมด้านใน ช่วยลดระยะห่างระหว่างพอร์ตติดตั้ง
• ขนาดท่อที่รองรับ: สายลมมาตรฐานขนาดเส้นผ่านศูนย์กลางภายนอก 6 มม.
• ข้อมูลเกลียว: รหัสโครงสร้างพอร์ต 01 (มาตรฐานเกลียวเทเปอร์ R1/8 / ระบุรุ่น M5)
• พิกัดแรงดันใช้งาน: รองรับแรงดันสูงสุด 1.0 MPa ในระบบนิวเมติกส์
• ช่วงอุณหภูมิที่รองรับ: ใช้งานได้ตั้งแต่ -5 องศาเซลเซียส จนถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F6-01MS ข้อต่อฟิตติ้ง Chiyoda Thread M5 MALE CONNECTOR WITH HEX KEY Data Sheet
