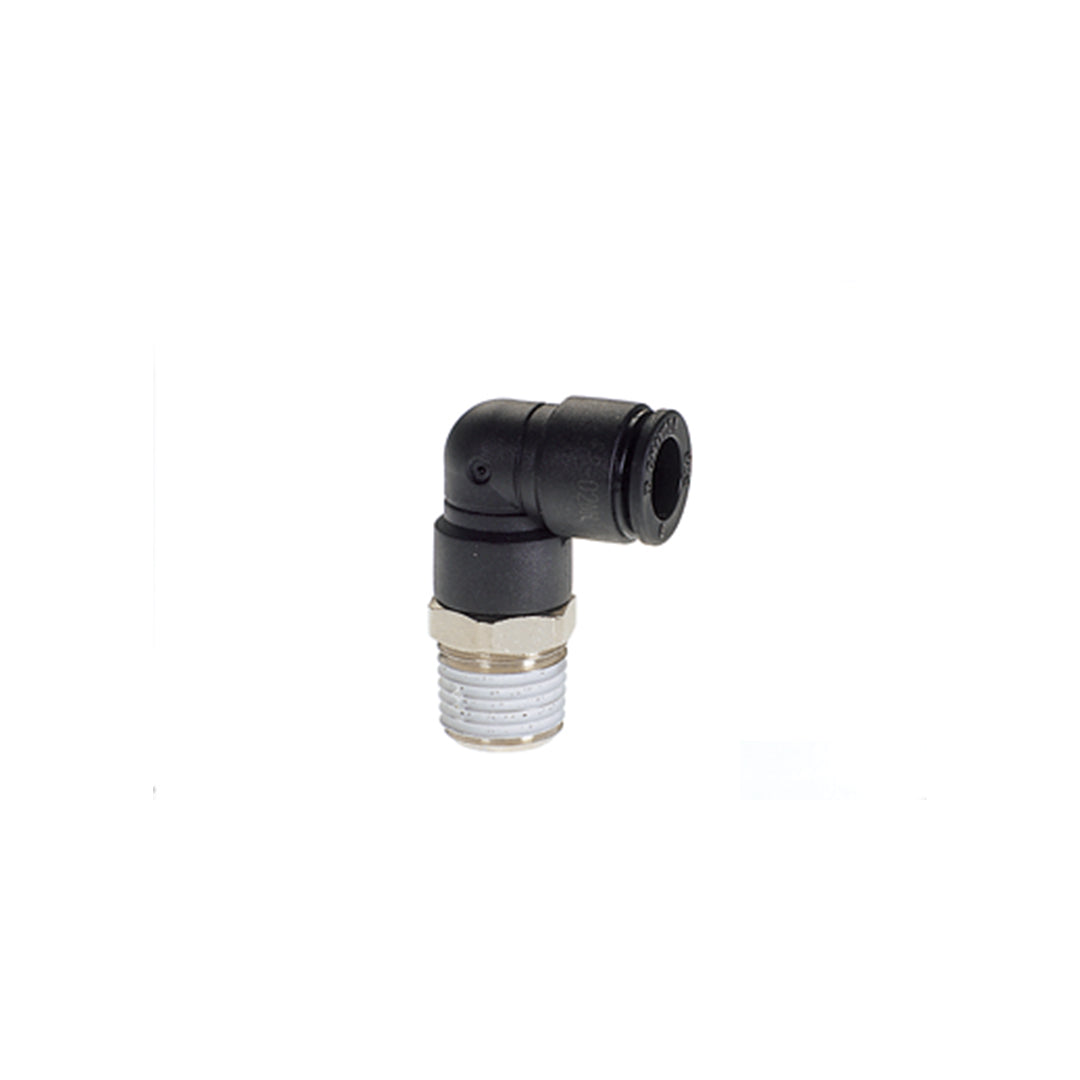

F4-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW

F4-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW ข้อต่อฟิตติ้งทรงงอเกลียวนอกจากแบรนด์ชั้นนำ Chiyoda ที่ช่วยเชื่อมต่อท่อลมขนาดเล็ก 4 มิลลิเมตรเข้ากับพอร์ตเกลียวขนาด R1/4 ในแนวมุมฉากได้อย่างมั่นคง ช่วยลดการใช้ข้อต่อแปลงขนาดและช่วยให้การเดินท่อสัญญาณลมออกจากวาล์วหลักมีความกะทัดรัด ภายในประกอบด้วยชุดเขี้ยวล็อกสแตนเลสที่ยึดจับสายลมขนาดเล็กได้อย่างปลอดภัยโดยไม่ทำให้ท่อบี้แบน พร้อมเกลียวเคลือบซีลแลนท์ตามมาตรฐานญี่ปุ่นที่ช่วยป้องกันการรั่วซึมของอากาศตั้งแต่เริ่มติดตั้ง

คุณสมบัติ

• ข้อต่อฟิตติ้งข้องอ 90 องศา F4-02ML รองรับสายลมไมโครขนาด 4 มิลลิเมตร พร้อมฐานเกลียวนอกขนาด R1/4
• เหมาะสำหรับการดึงสัญญาณลมควบคุมขนาด 4 มม. ออกจากพอร์ตอุปกรณ์ขนาด 2 หุน ในแนวตั้งฉากเพื่อประหยัดพื้นที่
• ชุดล็อกสายขนาด 4 มม. มีความเที่ยงตรงสูง จับยึดสายขนาดเล็กได้มั่นคงแม้มีแรงดันลมสูงสุดถึง 1.0 MPa
• ฐานเกลียวทองเหลืองชุบนิกเกิลขนาด R1/4 แข็งแรงทนทาน ขันยึดเข้ากับพอร์ตเครื่องจักรได้อย่างแน่นหนา
• บอดี้เรซินขนาดเล็กหมุนรอบแกนเกลียวได้ 360 องศา ช่วยให้เดินสายลมขนาด 4 มม. ร่วมกับสายเซ็นเซอร์ได้อย่างเป็นระเบียบ

ข้อมูลจำเพาะ

• รหัสโมเดล F4-02ML ข้อต่อฟิตติ้งข้องอเกลียวนอกสำหรับสายลมขนาดเล็ก
• ช่องสวมสายลมรองรับท่อที่มีขนาดเส้นผ่านศูนย์กลางภายนอก 4 มิลลิเมตร
• เกลียวนอกขนาด R1/4 (2 หุน) สำหรับแปลงพอร์ตเกลียวเข้ากับท่อลม 4 มม.
• ทนแรงดันใช้งานในระบบนิวเมติกส์ได้สูงสุด 1.0 MPa และสุญญากาศ -100 kPa
• ทำงานได้อย่างปลอดภัยในสภาวะอุณหภูมิตั้งแต่ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
14.8	4	14.0	20.5	R1/8	R1/4	18.8 กรัม

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ฟิตติ้งข้องอ Male Elbow สำหรับต่อสายลมขนาด 4 มม. เข้าพอร์ต R1/4
• ขนาดสายลม: รองรับท่อลมขนาดเล็ก OD 4 มม.
• สเปกเกลียว: เกลียวนอกเทเปอร์ R1/4 เคลือบสารกันรั่วพร้อมใช้งาน
• ระดับแรงดันที่รองรับ: แรงดันใช้งานสูงสุด 1.0 MPa และแรงดันสุญญากาศ -100 kPa
• อุณหภูมิใช้งาน: ทนอุณหภูมิได้ในช่วง -5 ถึง 60 °C

เอกสารข้อมูล

F4-02ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE ELBOW Data Sheet
