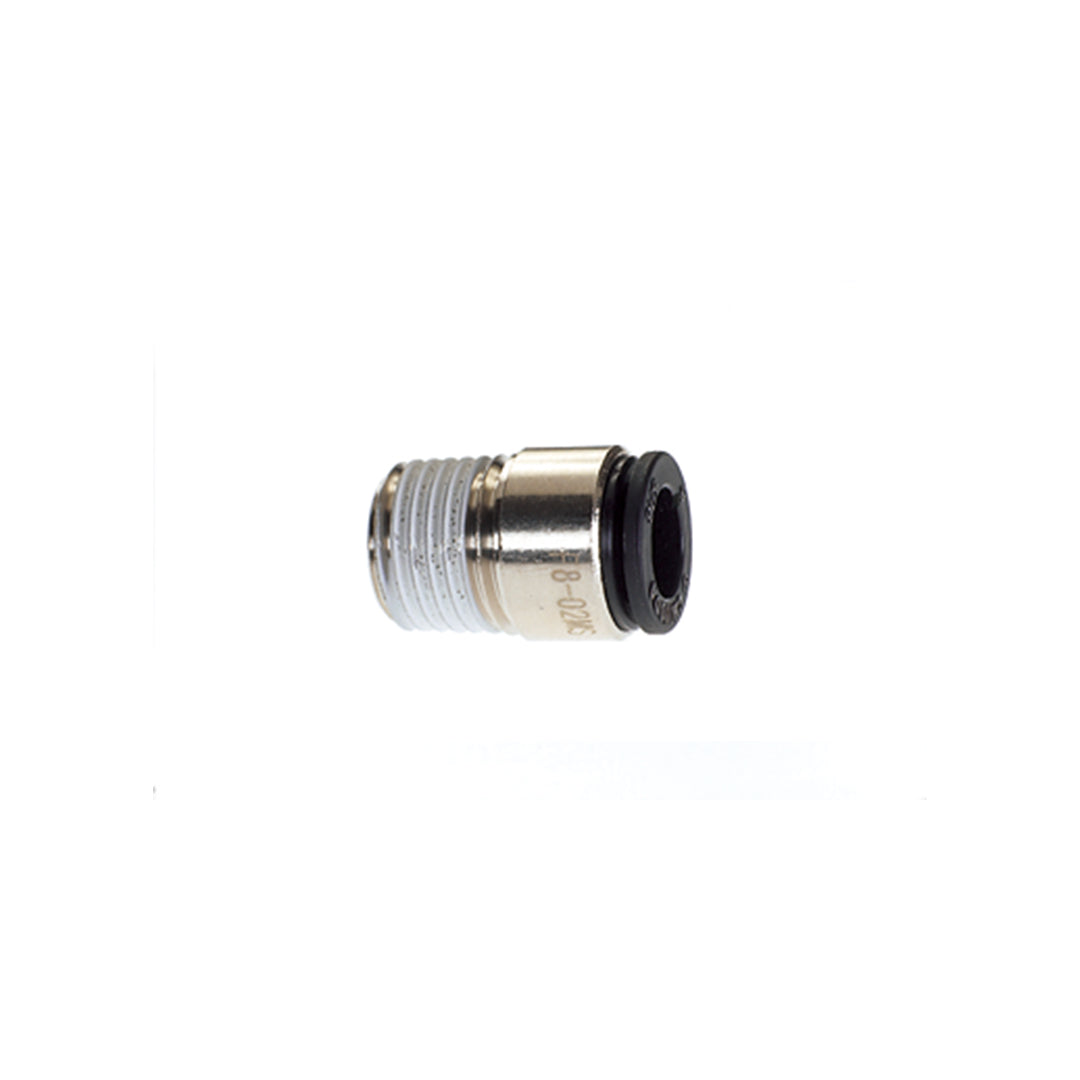

F4-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY

F4-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY ข้อต่อฟิตติ้งทรงตรงขนาดเล็กแบบขันหกเหลี่ยมด้านในจากแบรนด์ Chiyoda สัญชาติญี่ปุ่น สำหรับเชื่อมต่อสายลมขนาด 4 มิลลิเมตรเข้ากับพอร์ตเกลียว R1/8 โครงสร้างทรงกระบอกที่ไร้เหลี่ยมขันภายนอกช่วยประหยัดพื้นที่รอบตัวฟิตติ้งได้อย่างเต็มที่ ภายในติดตั้งชุดล็อกสายที่มีความประณีตสูงเพื่อปกป้องท่อลมขนาดเล็กไม่ให้เสียหาย พร้อมเกลียวเคลือบสารป้องกันการรั่วซึมที่ช่วยให้การติดตั้งเข้ากับชุดวาล์วควบคุมขนาดเล็กทำได้รวดเร็วและมั่นคง

คุณสมบัติ

• ฟิตติ้งตรงเกลียวนอกขันหกเหลี่ยมในขนาดเล็กรุ่น F4-01MS รองรับท่อลมไมโครขนาด 4 มิลลิเมตร
• ใช้ประแจหกเหลี่ยมขนาดเล็กสอดขันจากด้านบน ช่วยให้ติดตั้งลงในพอร์ตที่อยู่ชิดผนังเครื่องจักรหรืออยู่ในหลุมลึกได้ง่าย
• ชุดเขี้ยวล็อกภายในขนาด 4 มม. จับยึดสายลมขนาดเล็กได้อย่างประณีตและมั่นคง ไม่บีบทำลายโครงสร้างของท่อลม
• รูปทรงกระบอกกลมขนาดเล็กกะทัดรัด ช่วยให้จัดเรียงสายลม 4 มม. จำนวนมากบนแผงเชื่อมต่อได้อย่างเป็นระเบียบ
• เกลียวนอกเคลือบสารป้องกันการรั่วซึมมาพร้อมใช้งาน ช่วยลดขั้นตอนและเพิ่มความแม่นยำในการประกอบวงจรนิวเมติกส์

ข้อมูลจำเพาะ

• รุ่น F4-01MS ข้อต่อลมตรงเกลียวนอกขันหกเหลี่ยมในขนาดเล็ก แบรนด์ Chiyoda
• รองรับการสวมสายลมขนาดเส้นผ่านศูนย์กลางภายนอก (Tube OD) 4 มิลลิเมตร
• พอร์ตเกลียวนอกขนาด R1/8 พร้อมร่องหกเหลี่ยมด้านในสำหรับขันติดตั้งในพื้นที่แคบ
• รองรับแรงดันลมได้สูงสุด 10 bar (1.0 MPa) และงานสุญญากาศ -100 kPa
• ผลิตจากทองเหลืองชุบนิกเกิลกันสนิมและปลอกกดเรซิน PBT เกรด UL94V-0

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
16.8	4	3.0	12.8	R1/8	12.0	5.3 กรัม

ข้อมูลทางเทคนิค

• ลักษณะเฉพาะ: ข้อต่อตรงทรงกระบอกสำหรับท่อลมขนาดเล็ก ขันติดตั้งด้วย Hex Key ด้านใน
• ขนาดท่อลมเชื่อมต่อ: ใช้ร่วมกับสายลมขนาด OD 4 มม.
• ขนาดเกลียว: เกลียวนอกเทเปอร์ R1/8 (PT 1/8) เคลือบสารกันรั่วซึม
• แรงดันใช้งาน: รองรับแรงดันลมอัดสูงสุด 1.0 MPa และสุญญากาศ -100 kPa
• ช่วงอุณหภูมิ: ใช้งานได้ในสภาพอุณหภูมิ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F4-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE CONNECTOR WITH HEX KEY Data Sheet
