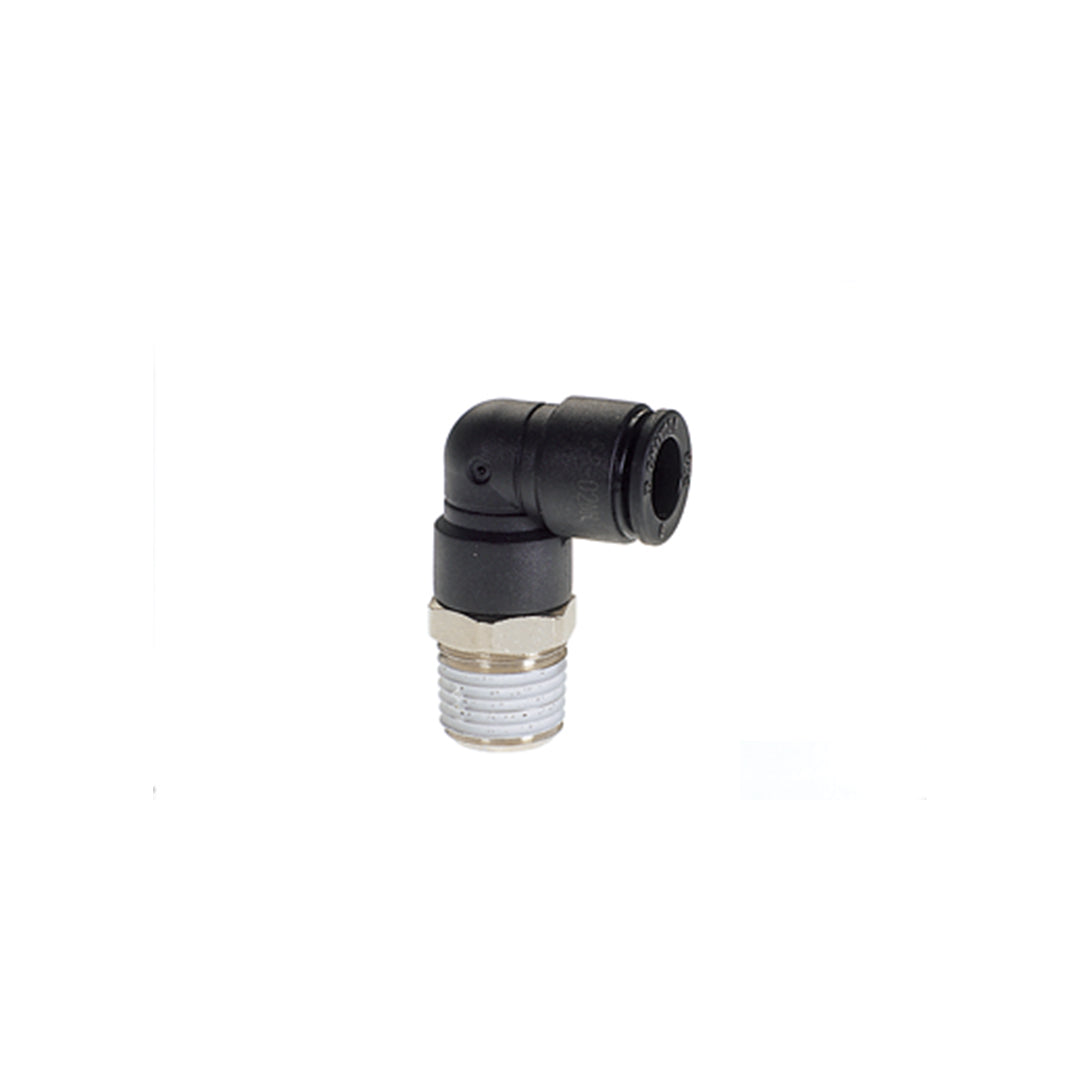

F4-01ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE ELBOW

F4-01ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE ELBOW นวัตกรรมข้อต่องอ 90 องศาขนาดเล็กจากแบรนด์ Chiyoda สัญชาติญี่ปุ่น สำหรับใช้งานร่วมกับสายลมขนาด 4 มิลลิเมตรและพอร์ตเกลียว R1/8 โครงสร้างที่เพรียวบางและปรับหมุนทิศทางได้ 360 องศาช่วยให้การเดินสายลมในพื้นที่อับหรือจุดเคลื่อนไหวของเครื่องจักรทำได้อย่างราบรื่นโดยสายไม่หักงอ ระบบซีลภายในมีความยืดหยุ่นและทนทานต่อการใช้งานต่อเนื่องสูง ช่วยป้องกันลมรั่วซึมและช่วยให้การถอดเปลี่ยนสายลมด้วยวงแหวนกดทำได้ง่ายดายด้วยมือเดียว

คุณสมบัติ

• รุ่น F4-01ML ข้อต่อข้องอเกลียวนอกขนาดกะทัดรัดสำหรับท่อลม 4 มิลลิเมตร และเกลียวนอกมาตรฐาน R1/8
• ออกแบบมาเพื่อลดพื้นที่การติดตั้งบริเวณหัวกระบอกลมขนาดเล็กและวาล์วนิวเมติกส์ที่มีพื้นที่รอบพอร์ตจำกัด
• หักมุมการเดินสายลม 4 มม. ได้ 90 องศาอย่างนุ่มนวล ป้องกันปัญหาสายลมขนาดเล็กพับงอจนลมเดินไม่สะดวก
• เกลียวนอก R1/8 เคลือบสารกันซึมสำเร็จรูป ช่วยให้ประกอบเข้ากับพอร์ตเกลียวในได้อย่างรวดเร็วและปลอดสิ่งสกปรก
• ซีลยาง NBR ภายในรักษาระดับแรงดันและสุญญากาศได้ดีเยี่ยม เหมาะกับงานออโตเมชันที่ต้องการความแม่นยำสูง

ข้อมูลจำเพาะ

• ข้อต่อสวมเร็วรหัส F4-01ML รูปแบบ Male Elbow ข้องอ 90 องศา แบรนด์ Chiyoda
• รองรับการเสียบท่อโพลียูรีเทนและไนลอนขนาดวงนอก (OD) 4 มม.
• พอร์ตเกลียวนอกขนาด R1/8 (1 หุน) หมุนปรับทิศทางข้องอได้รอบแกน
• ค่าแรงดันใช้งานสำหรับอากาศอัดอยู่ที่ 0 ถึง 1.0 MPa และสุญญากาศ -750 mmHg
• โครงสร้างประกอบด้วยทองเหลืองชุบนิกเกิล ซีลยาง NBR และเรซิน PBT ไม่ลามไฟ

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
14.8	4	10.0	18.5	R1/8	12.0	9.8 กรัม

ข้อมูลทางเทคนิค

• รูปแบบฟิตติ้ง: ข้อต่อลมข้องอ 90 องศา เสียบสายรวดเร็วแบบ One-Touch
• ขนาดท่อลมที่รองรับ: ท่อลมโพลียูรีเทนหรือไนลอนขนาด OD 4 มม.
• พอร์ตเกลียว: เกลียวนอกขนาด R1/8 (PT 1/8)
• ขีดจำกัดแรงดัน: รองรับแรงดันลมอัดได้ถึง 1.0 MPa ในระบบควบคุมอัตโนมัติ
• เกณฑ์อุณหภูมิ: ใช้งานได้ที่อุณหภูมิ -5 องศาเซลเซียส ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F4-01ML ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE ELBOW Data Sheet
