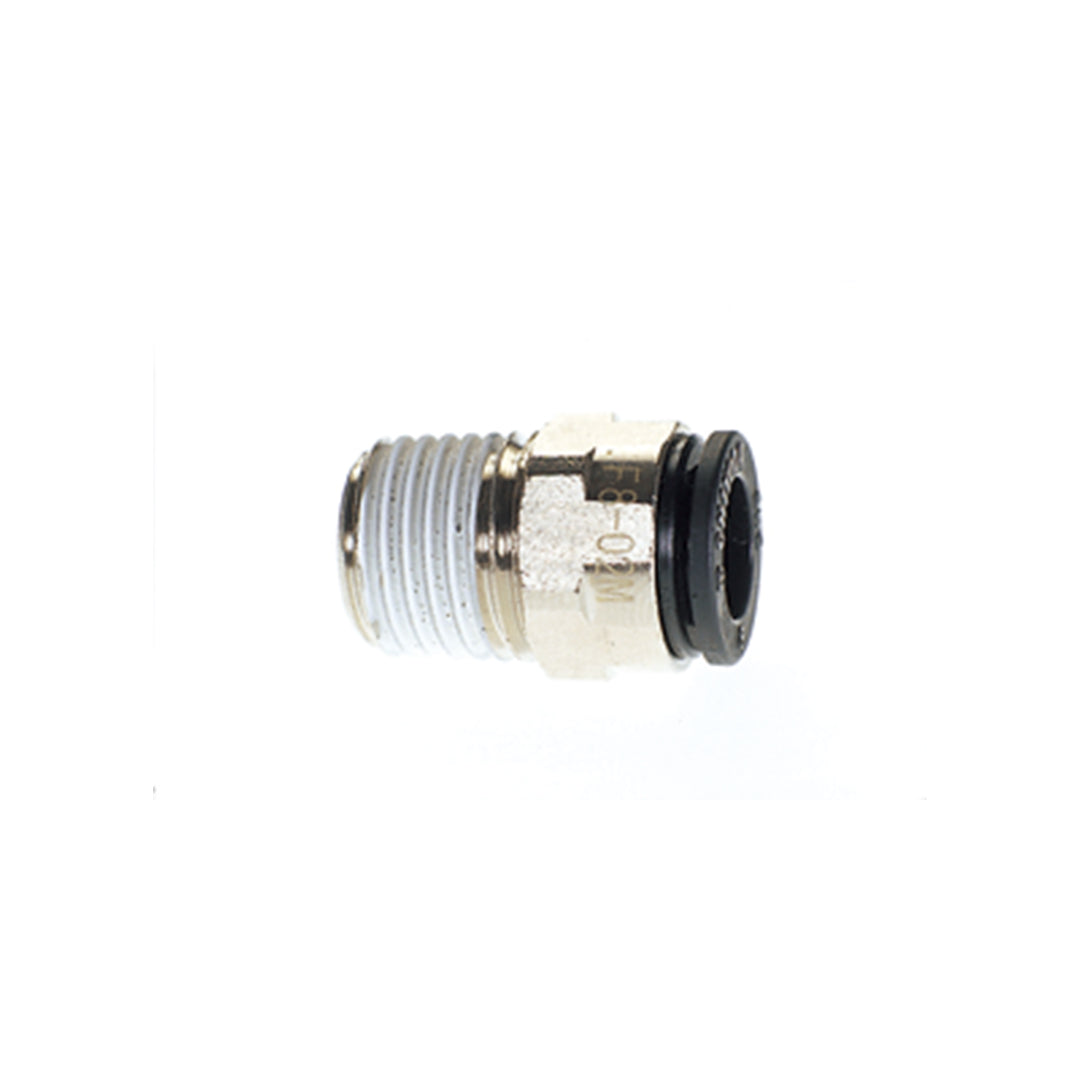

F10-04M ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE CONNECTOR

F10-04M ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE CONNECTOR ยกระดับประสิทธิภาพการส่งผ่านพลังงานลมด้วยข้อต่อตรงเกลียวนอกจากแบรนด์ Chiyoda สำหรับสายลมขนาด 10 มิลลิเมตรและเกลียว R1/2 โครงสร้างภายในออกแบบให้ช่องทางเดินลมมีความเรียบลื่นเพื่อรักษาความเร็วและแรงดันของอากาศให้คงที่ ตัวเรือนโลหะหกเหลี่ยมช่วยให้ใช้ประแจขันติดตั้งได้ถนัดมือพร้อมสารเคลือบกันรั่วที่เกลียว ผสานกับระบบซีลยาง NBR ภายในที่โอบรัดรอบสายลมอย่างแนบสนิท ตอบโจทย์งานเดินระบบท่อลมหลักและเครื่องจักรอัตโนมัติ

คุณสมบัติ

• ฟิตติ้งตรงเกลียวนอกรหัส F10-04M ออกแบบให้เชื่อมต่อท่อลมขนาด 10 มิลลิเมตร เข้ากับพอร์ตเกลียวนอกขนาดใหญ่ R1/2
• เหมาะสำหรับงานดึงลมอัดจากท่อเมนหรือถังพักลมที่มีพอร์ตขนาด 4 หุน ไปจ่ายเข้าสู่สายลมขนาด 10 มม. ในแนวตรง
• เหลี่ยมขันประแจบนตัวเรือนมีขนาดได้มาตรฐาน ช่วยให้ช่างเทคนิคจับยึดและออกแรงขันอัดเข้ากับพอร์ตได้อย่างมั่นคง
• ภายในมีบ่ารับปลายสาย 10 มม. ที่แม่นยำ ป้องกันการเสียบสายลึกเกินไปและช่วยให้ซีลยางทำงานได้อย่างเต็มประสิทธิภาพ
• เกลียวเรียว R1/2 เคลือบน้ำยากันซึมสำเร็จรูป ช่วยลดเวลาการทำงานหน้างานและป้องกันลมรั่วตามร่องเกลียว

ข้อมูลจำเพาะ

• รหัสสินค้า F10-04M ข้อต่อสวมเร็วตรงเกลียวนอกจากซีรีส์ F ของ Chiyoda
• ใช้เชื่อมต่อกับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มิลลิเมตร
• พอร์ตเชื่อมต่อฝั่งเกลียวนอกขนาดใหญ่ R1/2 มาตรฐานเกลียวเทเปอร์ JIS
• พิกัดแรงดันใช้งานสูงสุด 1.0 MPa (10 kgf/cm²) และสุญญากาศ -100 kPa
• ช่วงอุณหภูมิการใช้งานที่แนะนำสำหรับระบบนิวเมติกส์คือ -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
28.3	10	21	20.3	R1/2	14.6	46.1 กรัม

ข้อมูลทางเทคนิค

• ดีไซน์อุปกรณ์: ฟิตติ้งต่อตรงเกลียวนอก โครงสร้างโลหะแข็งแรงทนต่อแรงบิดขณะติดตั้ง
• ขนาดท่อลมที่ใช้: รองรับท่อลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม.
• ข้อมูลเกลียวเชื่อมต่อ: เกลียวนอกขนาด R1/2 มาตรฐานอุตสาหกรรมนิวเมติกส์
• ความสามารถรับแรงดัน: รองรับแรงดันลมอัดสูงสุด 1.0 MPa และงานสุญญากาศ -100 kPa
• ขอบเขตอุณหภูมิใช้งาน: ปฏิบัติงานได้อย่างเสถียรในช่วง -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F10-04M ข้อต่อฟิตติ้ง Chiyoda Thread R1/2 MALE CONNECTOR Data Sheet
