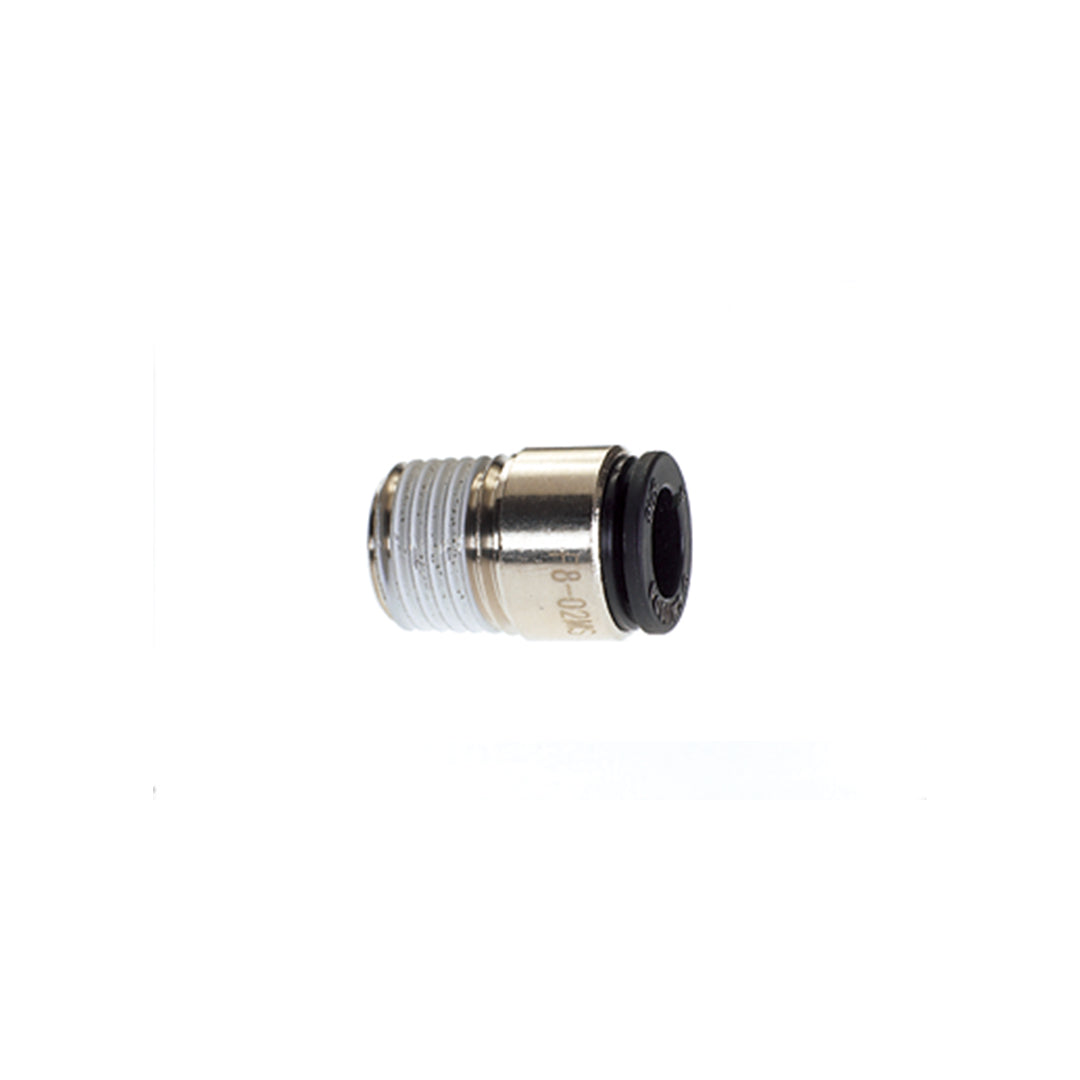

F10-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE CONNECTOR WITH HEX KEY

F10-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE CONNECTOR WITH HEX KEY ข้อต่อลมแบบตรงเกลียวนอกพร้อมร่องขันหกเหลี่ยมด้านในจาก Chiyoda สัญชาติญี่ปุ่น พัฒนาขึ้นเพื่อเชื่อมต่อท่อลมขนาด 10 มิลลิเมตรและเกลียว R1/4 ด้วยความแม่นยำระดับวิศวกรรม การออกแบบให้ขันจากภายในช่วยให้ภายนอกตัวเรือนมีความเรียบเนียนและใช้พื้นที่ติดตั้งน้อยที่สุด ภายในประกอบด้วยชุดล็อกสายวันทัชที่ยึดจับท่อโพลียูรีเทนและไนลอนได้อย่างมั่นคงโดยไม่บีบช่องทางลม พร้อมโอริงคุณภาพสูงที่ช่วยกักเก็บแรงดันในระบบอัตโนมัติได้อย่างเด็ดขาด

คุณสมบัติ

• ข้อต่อตรงขันหกเหลี่ยมด้านในรหัส F10-01MS เชื่อมต่อสายลมขนาด 10 มิลลิเมตร เข้ากับพอร์ตอุปกรณ์ในพื้นที่แคบ
• ช่วยให้สามารถใช้สายส่งลมขนาด 10 มม. ในจุดที่มีพื้นที่รอบรูเกลียวจำกัดด้วยดีไซน์ตัวเรือนทรงกระบอกไร้เหลี่ยมขันภายนอก
• เขี้ยวล็อกสแตนเลสกระจายแรงยึดจับรอบท่อ 10 มม. อย่างสม่ำเสมอ ป้องกันสายหลุดจากการสั่นสะเทือนของเครื่องจักร
• ทนทานต่ออุณหภูมิการทำงานตั้งแต่ -5 ถึง 60 องศาเซลเซียส รองรับสภาพแวดล้อมในโรงงานอุตสาหกรรมได้หลากหลาย
• ผ่านการทดสอบการซีลกันรั่วตามมาตรฐานญี่ปุ่น มั่นใจได้ทั้งการใช้งานกับลมอัดและระบบดูดสุญญากาศ

ข้อมูลจำเพาะ

• รหัสโมเดล F10-01MS ข้อต่อลมตรงเกลียวนอกทรงกลมขันหกเหลี่ยมใน แบรนด์ Chiyoda
• ใช้คู่กับท่อลมที่มีขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม. ยึดจับแน่นหนา
• ลดพื้นที่รัศมีการขันรอบตัวข้อต่อ เหมาะกับแผงแมนิโฟลด์ที่มีพอร์ตเรียงชิดกัน
• รองรับแรงดันใช้งานสำหรับลม 0 ถึง 1.0 MPa และสุญญากาศ -100 kPa
• โครงสร้างทองเหลืองชุบนิกเกิลและปลอกกดเรซิน PBT ทนอุณหภูมิสูงสุด +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
23.8	10	5.0	19.8	R1/8	14.6	14.5 กรัม

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ข้อต่อตรง Male Connector with Hex Key สำหรับพอร์ตที่อยู่ชิดกันบนแมนิโฟลด์
• ขนาดสายลม: รองรับการเสียบล็อกท่อลมขนาด OD 10 มม.
• ขนาดเกลียว: รหัสโครงสร้างพอร์ต 01 (มาตรฐานเกลียวเทเปอร์ R1/8 / ระบุรุ่น R1/4)
• ขีดจำกัดแรงดัน: ทนแรงดันใช้งานสูงสุดที่ 1.0 MPa และแรงดันลบ -100 kPa
• อุณหภูมิที่เหมาะสม: ใช้งานในระบบลมอัดที่มีอุณหภูมิ -5 ถึง 60 °C

เอกสารข้อมูล

F10-01MS ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE CONNECTOR WITH HEX KEY Data Sheet
