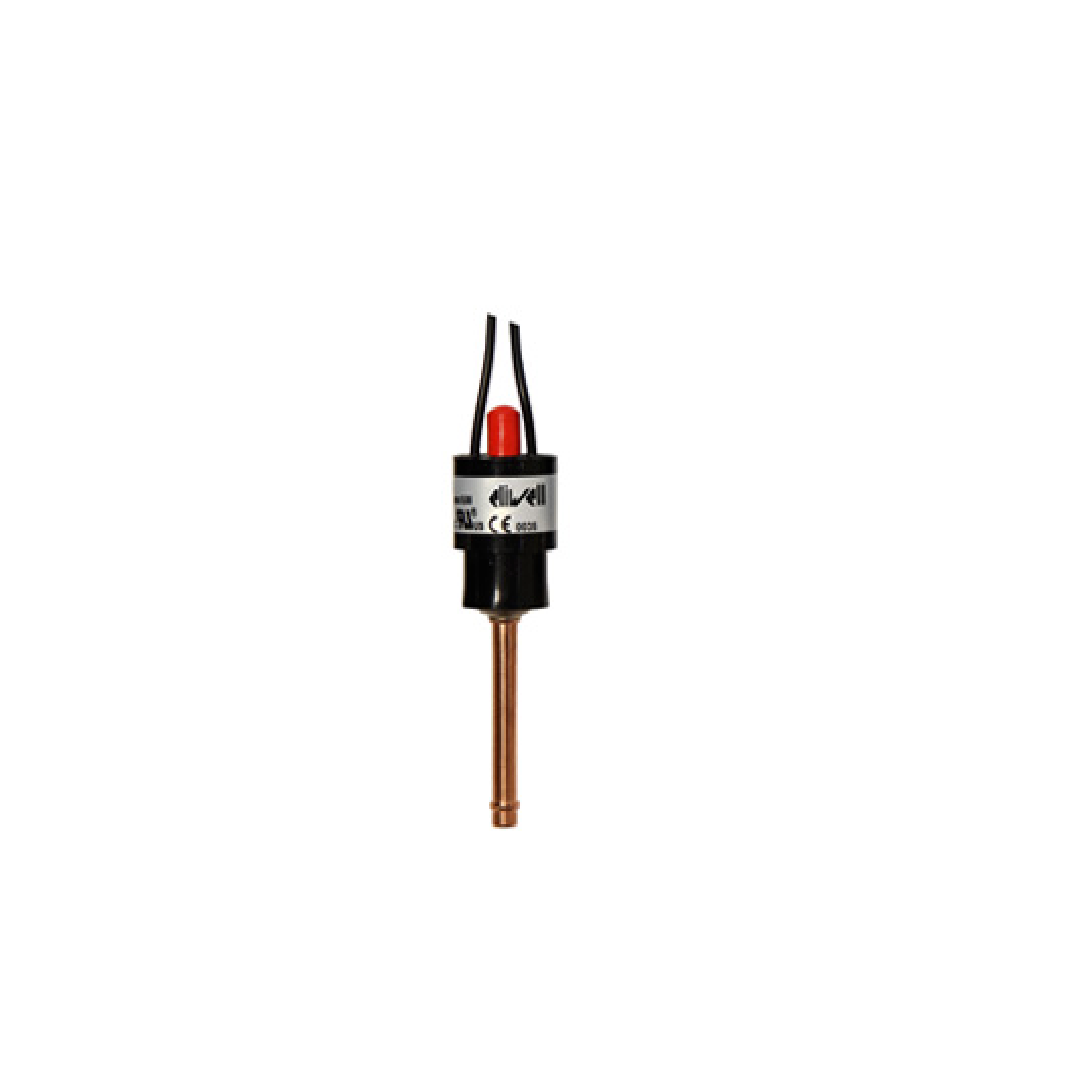

Eliwell สวิตซ์แรงดัน NSD HF OUT 17 DIFF 2 SPST 1m WIRE 6X55 BULGE CU TUBE (VDE & UL) PPS SHELL NSDHF10A39200

Eliwell สวิตซ์แรงดัน NSD HF OUT 17 DIFF 2 SPST 1m WIRE 6X55 BULGE CU TUBE (VDE & UL) PPS SHELL NSDHF10A39200

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ELIWELL

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,357.00 ฿
2,357.00 ฿
Sale Sold out

รายละเอียด Eliwell สวิตซ์แรงดัน NSD HF OUT 17 DIFF 2 SPST 1m WIRE 6X55 BULGE CU TUBE (VDE & UL) PPS SHELL NSDHF10A39200

Eliwell สวิตช์แรงดัน (Pressure Switch) คืออุปกรณ์ทางกลไกหรืออิเล็กทรอนิกส์ที่ทำหน้าที่ ตรวจจับและตอบสนองต่อการเปลี่ยนแปลงของแรงดัน ในระบบ เมื่อแรงดันถึงค่าที่ตั้งไว้ (Set Point) สวิตช์จะทำการ เปิด (Open) หรือ ปิด (Close) หน้าสัมผัสทางไฟฟ้า เพื่อควบคุมการทำงานของอุปกรณ์อื่นๆ ในระบบ หรือส่งสัญญาณเตือนเมื่อเกิดความผิดปกติการเลือก สวิตช์แรงดัน (Pressure Switch) ที่เหมาะสมกับระบบของคุณเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือของระบบ การทำความเข้าใจถึงหลักการทำงานและประเภทต่างๆ จะช่วยให้คุณสามารถเลือกและใช้งานอุปกรณ์นี้ได้อย่างถูกต้อง รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

ประเภท SPDT Automatic Reset SPDT Manual Reset SPST สำหรับ CO₂
รุ่น (Models) NSD01H2NSD03H2NSD01L2NSD03L2 NSDM2 NSD01CANSD03CA
หลักการทำงาน (Operating principle) ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน เมื่อแรงดันสูงขึ้น contact (H) จะเปิดในขณะที่ contact (L) ปิดเมื่อแรงดันเพิ่มขึ้น contact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง contact 1-2 หรือ (1-4) จะเปิด และ contact 1-3 หรือ (1-2) จะปิดพร้อมกัน เมื่อแรงดันในระบบสูงกว่าค่าที่กำหนด ไดอะแฟรมจะขยาย ดันแผ่นนิรภัยให้เข้าสู่ตำแหน่งล็อกContact 1-3 หรือ (1-2) จะเปิด และ contact 1-2 หรือ (1-4) จะปิดพร้อมกันเมื่อแรงดันลดลง ไดอะแฟรมจะหดตัว แต่แผ่นนิรภัยจะยังอยู่ในตำแหน่งล็อก จนกว่าจะกดปุ่มรีเซ็ตปุ่มจะรีเซ็ต contact 1-2 หรือ (1-4) และ contact 1-3 หรือ (1-2) พร้อมกัน ไดอะแฟรมสแตนเลสขยายและหดตัวตามแรงดัน การเคลื่อนไหวของไดอะแฟรมจะกระตุ้นลูกสูบให้เปิดหรือปิดหน้าสัมผัสไฟฟ้าสวิตช์จะรีเซ็ตอัตโนมัติเมื่อแรงดันลดลงถึงค่าที่กำหนด
การใช้งาน (Typical application) ใช้ในระบบทำความเย็นและปรับอากาศทั่วไป ใช้ในระบบทำความเย็นและปรับอากาศที่ต้องการการป้องกันแรงดันสูง พร้อมให้ผู้ปฏิบัติงานรีเซ็ตด้วยตนเองเมื่อจำเป็น สามารถติดตั้งได้ทั้งที่ท่อหรือแผงควบคุม ออกแบบเฉพาะสำหรับอุปกรณ์ที่ใช้ก๊าซ CO₂ และอุปกรณ์ที่มีแรงดันเกิน 120 บาร์

ข้อมูลจำเพาะ

Part Number NSDHF10A39200
Operating Temperature -50 \ +135°C
Storage Temperature -30 \ +80°C
Ambient Humidity NA
Power Supply 36Vdc/120-240Vac
Power Draw 3Amp\dc-6Amp\AC
Applications Fan control
Reset Automatic
Mechanical fitting Braze tube 6mm bulge
Electrical fitting Cable 1,0m
Cut out BAR 17
Cut in BAR 19
Contact type SPST
Weight (g) Net 60
Width (L) Net 24
Height (Ht) Net 86
Depth (P) Net 24
Weight (g) Packaging 8500
Width (L) Packaging 300
Height (Ht) Packaging 245

ข้อมูลเทคนิค

มาตรฐาน ผลิตภัณฑ์เป็นไปตามมาตรฐานที่สอดคล้องกันดังต่อไปนี้: EN 60730-1 / EN 60730-2-6 / EN 12263
การก่อสร้างการควบคุม การควบคุมแบบรวม
วัตถุประสงค์ของการควบคุม การควบคุมการทำงานของแรงดัน (VDE) การควบคุมป้องกันแรงดัน (UL)
ประเภทของการดำเนินการ รีเซ็ตด้วยตนเอง: 2.C (UL) - 1.B (VDE) รีเซ็ตอัตโนมัติ: 2.B (UL) - 1.B (VDE)
การกำหนดค่าการติดต่อ SPST-NC หรือ SPST-NO
ระดับการป้องกันโดยการปิดล้อม IP67 (รุ่นมีสายเคเบิล)
ระดับมลพิษ 3 (UL) 2 (VDE)
หมวดหมู่แรงดันไฟเกิน ครั้งที่สอง
แรงดันพัลส์ที่กำหนด 4,000 โวลต์ (UL) 2,500 โวลต์ (VDE)
สารทำความเย็น ดูการใช้สารทำความเย็นที่เข้ากันได้
สภาพแวดล้อมการทำงาน -40 ... 60 °C (-40 ... 140 °F) (UL) 0 ... 85 °C (32 ... 185 °F) (VDE)
เงื่อนไขการขนส่งและการเก็บรักษา -40 ... 60 องศาเซลเซียส (-40 ... 140 องศาฟาเรนไฮต์)
ระบบอุณหภูมิ Ts (อุณหภูมิของไหล) -54 ... 135 องศาเซลเซียส (-65.2 ... 275 องศาฟาเรนไฮต์)
-54 ... 150 องศาเซลเซียส (-65.2 ... 302 องศาฟาเรนไฮต์)
อยู่ในช่วง:< 1.5 ... 55 บาร์ (22 ... 798 psi)
120 ... 175 บาร์ (1740 ... 2538 psi)
โหมดรีเซ็ต อัตโนมัติหรือด้วยตนเอง
แรงดันกระชากชั่วขณะ (Pmax) 1.1x พีเอส
ช่วงแรงดัน รีเซ็ตอัตโนมัติ 0.2 ... 55 บาร์ (2.9 ... 798 psi)
การรีเซ็ตด้วยตนเอง 10 ... 55 บาร์ (145 ... 798 psi)
ระบบแรงดันสูงสุด PS ตัดแรงดันออก
< 1.5 บาร์ (< 22 psi)/120 ... 175 บาร์ (1740 ... 2538 psi)
< 1.5 บาร์ (< 22 psi)/28 บาร์ (406 ปอนด์ต่อตารางนิ้ว)
1.5 ... ≤ 43 บาร์ (22 ... ≤ 623 psi)/50 บาร์ (725 ปอนด์ต่อตารางนิ้ว)
> 43 ... ≤ 55 บาร์ (> 623 ... 798 psi)/1.1 x (ตัดออก + 2 บาร์)
การทดสอบแรงดันระเบิด ระยะการทำงาน
0.2 ... 55 บาร์ (2.9 ... 798 psi)*345 บาร์ (5000 ปอนด์ต่อตารางนิ้ว)
120 ... 175 บาร์ (1740 ... 2538 psi)*พีแม็กซ์ = x 4)
การเชื่อมต่อไฟฟ้ามาตรฐาน(1) ฟาสตัน 6.35 มม. / 0.25 นิ้ว
สายเคเบิล: 1.0 ม. (3.28 ฟุต) UL 1015 (0.82 มม.² / 18 AWG)
การเชื่อมต่อไฟฟ้าประเภทอื่นๆ ตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13)
ข้อต่อแรงดันมาตรฐาน 7/16-20 UNF พร้อมตัวกด
ประเภทอื่นๆ ของการติดตั้งตามคำขอ (ดู "วิธีการสั่งซื้อ" หน้า 13)
การอนุมัติ รุ่น CO2 ที่ได้รับการขึ้นทะเบียน UL/cUL (PED Category IV) : PED Category IV
ความต้านทานการสั่นสะเทือน 8 g ที่ 50 ถึง 2000 เฮิรตซ์

เอกสารข้อมูล

Eliwell สวิตซ์แรงดัน NSD HF OUT 17 DIFF 2 SPST 1m WIRE 6X55 BULGE CU TUBE (VDE & UL) PPS SHELL NSDHF10A39200 Data Sheet
