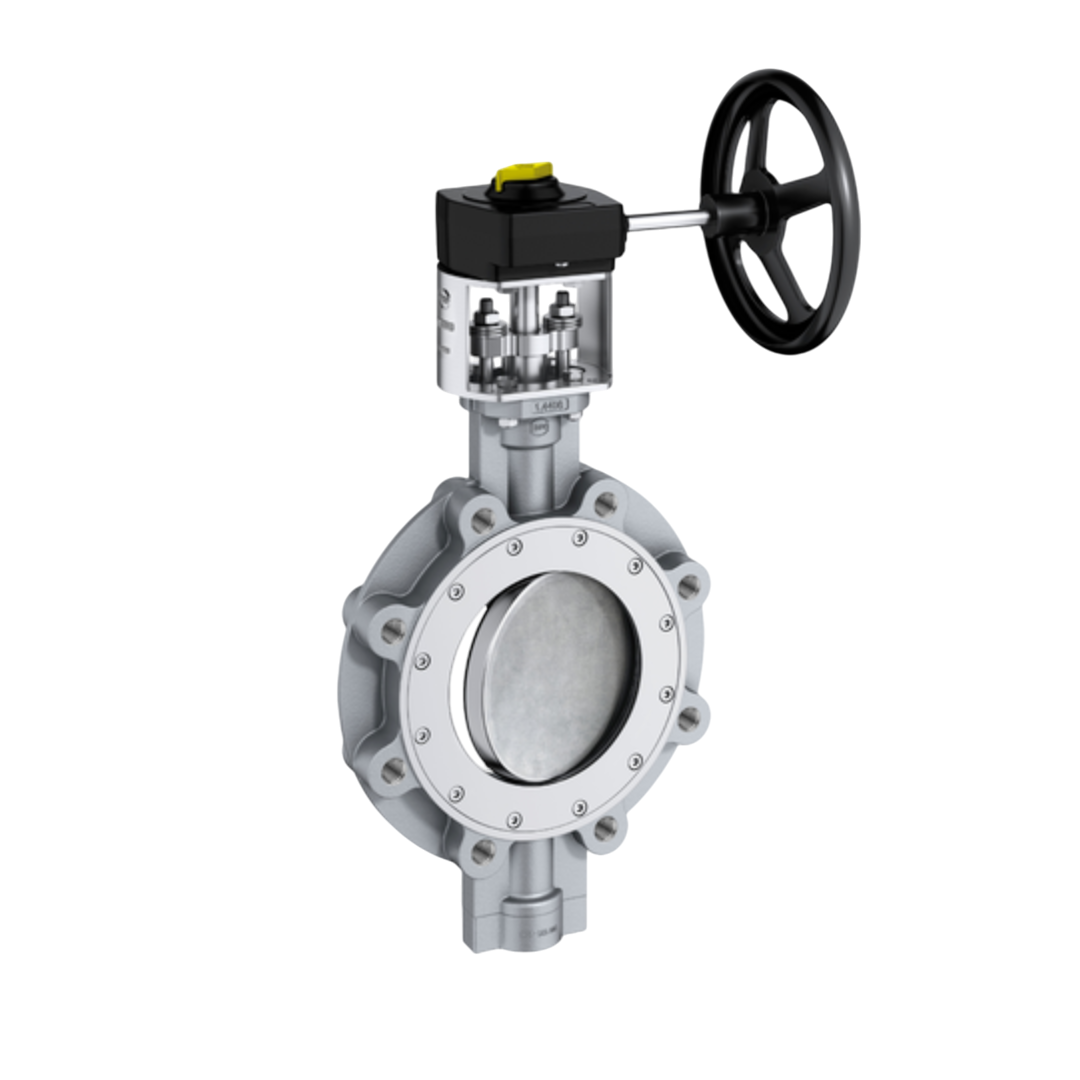

รายละเอียด EBRO Butterfly Valve Lug Type HP114-E GP240GH Carbon Steel 100 DN 4 นิ้ว 19 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 ถึง DN 200 (สามารถสั่งขนาดใหญ่กว่านี้ได้ตามความต้องการ)
- มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
- การเชื่อมต่อหน้าแปลน: EN 1092 PN 10/16, ASME Class 150, AS 4087 PN 16/21
- การออกแบบพื้นผิวหน้าแปลน: EN 1092 Form A/B, ASME RF, FF
- การออกแบบเพลาและดิสก์: แบบ Double-Eccentric พร้อมเพลาที่แยกส่วน (Split Shaft) เพื่อปรับปรุงการไหลของของเหลว
- วัสดุซีล: มีให้เลือกทั้งแบบ R-PTFE (นุ่ม) และ Inconel (โลหะ)
- ช่วงอุณหภูมิการทำงาน: –10°C ถึง +450°C (ขึ้นอยู่กับวัสดุซีลและความดันการทำงาน)
- ความดันใช้งานสูงสุด: สูงสุด 19 บาร์ (ขึ้นอยู่กับขนาดและวัสดุของวาล์ว)
- มาตรฐานการตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A สำหรับซีล R-PTFE, Leakage Rate B สำหรับซีล Inconel)
- การรับรอง: ได้รับการรับรองตามมาตรฐาน Fire Safe API 607 7th Edition, ISO 10497-5:2010
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อด้วยการเชื่อมทั้งสองด้าน
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนานแม้ในสภาวะที่มีการเปิด-ปิดบ่อยครั้ง
- การซีลเพลา: มีระบบซีลที่เชื่อถือได้เพื่อป้องกันการรั่วซึม
- การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
- วัสดุ: เพลาและดิสก์ทำจากวัสดุคุณภาพสูง เช่น สแตนเลสสตีลและ Inconel
- การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004
การใช้งานทั่วไป
- วาล์วรุ่น HP 114-E เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ลำดับ | ชิ้นส่วน | วัสดุ | หมายเลขวัสดุ | มาตรฐาน ASTM |
| 1 | ตัวถัง (Body) | เหล็กคาร์บอน (GP240GH/GS-C25N) | 1.0619 | A216 WCB |
| สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | A315-CF8M | ||
| ดิสก์ (Disc) | ดิสก์ (Disc) | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | CF8M |
| สแตนเลสสตีลเคลือบนิกเกิล | 1.4408 | CF8M | ||
| วงแหวนยึด (Clamping ring) | วงแหวนยึด (Clamping ring) | เหล็ก (S235JR+N) | 1.0038+N | - |
| สแตนเลสสตีล (X5CrNiMo17-12-2) | 1.4401 | A240-316 | ||
| เพลาด้านบน (Upper shaft) | เพลาด้านบน (Upper shaft) | สแตนเลสสตีล (<300°C, X4CrNiMo16-5-1) | 1.4418 | - |
| สแตนเลสสตีล (>300°C, X6NiCrTiMoVB25-15-2) | 1.4980 | - | ||
| 4.2 | เพลาล่าง (Lower shaft) | สแตนเลสสตีล (<300°C, X4CrNiMo16-5-1) | 1.4418 | - |
| สแตนเลสสตีล (>300°C, X6NiCrTiMoVB25-15-2) | 1.4980 | - | ||
| 5 | ซีลที่นั่ง (Seat ring) | R-PTFE (สารประกอบ PTFE) | - | - |
| อินโคเนล 625 | - | - | ||
| 6 | แบริ่งเพลา (Shaft bearing) | สแตนเลสสตีลไนไตรด์ (X6CrNiMoTi17-12-2) | 1.4571 | A276-316 Ti |
| สแตนเลสสตีลเคลือบ PTFE (X5CrNi18-10) | 1.4301/PTFE | A240-304 | ||
| 7 | แฟลนจ์ฐาน (Stand flange) | สแตนเลสสตีล (G-X5CrNiMo19-11-2) | 1.4408 | A315-CF8M |
| 8 | คอลลาร์แรงกด (Thrust collar) | สแตนเลสสตีล (X6CrNiMoTi17-12-2) | 1.4571 | A276-316 Ti |
| 9 | ซีกเมนต์ (Segments) | สแตนเลสสตีลไนไตรด์ (X6CrNiMoTi17-12-2) | 1.4571 | 316 Ti |
| 10 | แผ่นรองรับ (Support washer) | สแตนเลสสตีล (X6CrNiMoTi17-12-2) | 1.4571 | 316 Ti |
| 11 | สลักบน (Upper pin) | สแตนเลสสตีล (X4CrNiMo16-5-1) | 1.4418 | - |
| 12 | สลักล่าง (Lower pin) | สแตนเลสสตีล (X4CrNiMo16-5-1) | 1.4418 | - |
| 13 | เซตสกรู (Set screw) | สแตนเลสสตีล (A4-70) | 1.4401 | A193-B8M |
| 14 | ซีลเพลา (Shaft seal) | แกรไฟต์ | - | - |
| PTFE | - | - | ||
| 15 | สกรูหัวหกเหลี่ยม (Hex-socket screw) | สแตนเลสสตีล (A4-70) | 1.4401 | A193-B8M |
| 16 | สลักเกลียว (Threaded pin) | สแตนเลสสตีล (A2) | 1.4301 | 8 |
| 17 | น็อตหกเหลี่ยม (Hex nut) | สแตนเลสสตีล (A2-70) | - | A194-8 |
| 18 | แผ่นกั้นระยะ (Spacer sleeve) | สแตนเลสสตีล (X6CrNiMoTi17-12-2) | 1.4571 | A276-316 Ti |
| 19 | ซีลแกรไฟต์ (Graphite seal) | แกรไฟต์ | - | - |
| 20 | วงแหวนสปริงเบลล์วิลล์ (Belleville spring washer) | สแตนเลสสตีล (51CrV4) | 1.8159 | A829M |
| 21 | แขนยึด (Bracket) | สแตนเลสสตีล (GX5CrNiMo19-11-2) | 1.4408 | A351-CF8M |
| 22 | สลักหัวหกเหลี่ยม (Hex bolt) | สแตนเลสสตีล (A2-70) | - | A193-B8/B8T |
| 23 | น็อตหกเหลี่ยม (Hex nut) | สแตนเลสสตีล (A2-70) | - | A194-8/8T |
| 24 | แหวนรอง (Washer) | สแตนเลสสตีล (A2) | - | - |
| 25 | ซีล (Seal) | แกรไฟต์ | - | - |
| PTFE | - | - | ||
| 26 | แผ่นครอบ (Cover plate) | สแตนเลสสตีล (GX5CrNiMo19-11-2) | 1.4408 | A351-CF8M |
| 27 | สกรูหัวหกเหลี่ยม (Hex-socket screw) | สแตนเลสสตีล (A2-70) | - | A193-B8/B8T |
| 28 | แผ่นชื่อ (Name plate) | สแตนเลสสตีล | - | - |
| 29 | สลักร่อง (Groove pin) | สแตนเลสสตีล | - | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Nominal Diameter | DN 50 - DN 200 (larger nominal diameter on request) | ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 50 - DN 200 (สามารถขอขนาดใหญ่กว่านี้ได้ตามคำสั่ง) |
| Face-to-Face | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 | ความยาววาล์วตามมาตรฐาน: EN 558 ซีรีส์ 20, ISO 5752 ซีรีส์ 20, API 609 ตารางที่ 1 |
| Flange Accommodation | EN 1092 PN 10/16 ASME Class 150 AS 4087 PN16/21 | รองรับหน้าแปลน: EN 1092 PN 10/16, ASME Class 150, AS 4087 PN16/21 |
| Flange Surface Design | EN 1092 Form A/B ASME RF, FF | รูปแบบพื้นผิวหน้าแปลน: EN 1092 รูปแบบ A/B, ASME RF (Raised Face), FF (Flat Face) |
| Top Flange | EN ISO 5211 | หน้าแปลนด้านบน: EN ISO 5211 |
| Marking | EN 19 | การทำเครื่องหมาย: ตามมาตรฐาน EN 19 |
| Tightness Check | - R-PTFE seat: EN 12266 (Leakage rate A) - Inconel seat: EN 12266 (Leakage rate B) - ISO 5208 Category 3 - Independent of flow-direction | การทดสอบความแน่นหนา: ที่นั่ง R-PTFE: รั่วระดับ A ที่นั่ง Inconel: รั่วระดับ B ISO 5208 หมวดหมู่ 3 ไม่จำกัดทิศทางการไหล |
| Temperature Range | -10°C ถึง +450°C | ช่วงอุณหภูมิ: -10°C ถึง +450°C |
| Differential Pressure | ดูจากแผนภูมิความดัน/อุณหภูมิ | ความดันต่าง: ดูจากกราฟความดัน/อุณหภูมิ |
| Vacuum Resistance | ถึง 1 mbar absolute | ความสามารถในการทนสุญญากาศ: ถึง 1 mbar absolute |
ขนาดตัวสินค้า
| DN [mm] | 100 |
| Size [in] | 4 |
| A | 156 |
| B | 137 |
| C | 293 |
| D | 158 |
| E | 52 |
| F | 80 |
| Flange | F05/F07 |
| □G | 12 |
| G | 15 |
| H1 | 14 |
| H2 | 23 |
| Z1 | 95 |
| Z2 | 82 |
| Min. pipe-ø | 103 |
| Weight [kg] | 12 |
