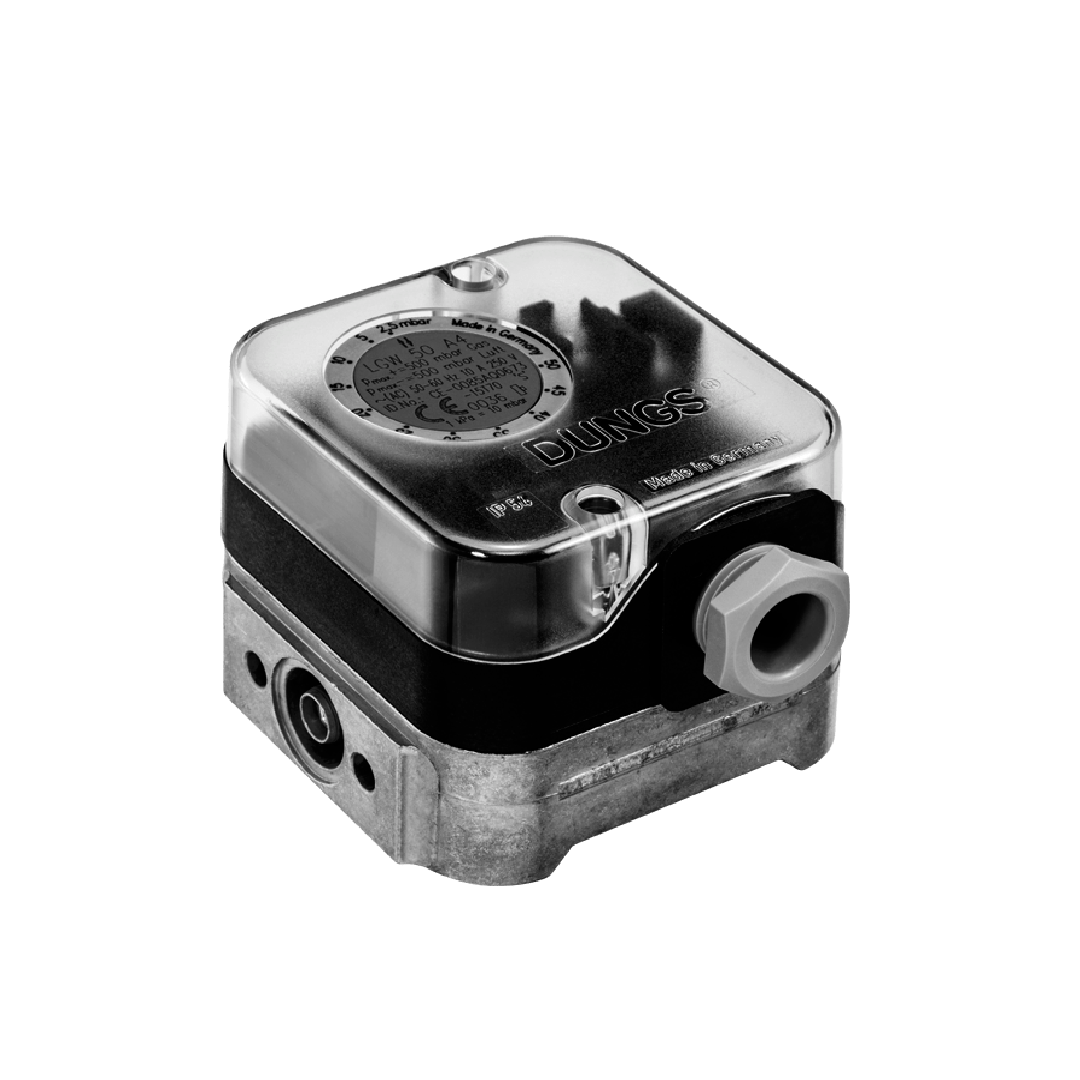

DUNGS Pressure Switch LGW3-A2P

DUNGS Pressure Switch LGW3-A2P สวิตช์ตรวจวัดแรงดันผลต่างและแรงดันอากาศย่านต่ำที่มาพร้อมจุดทดสอบแรงดันในตัวเพื่อความสะดวกในการตรวจสอบและบำรุงรักษาหน้างาน แบรนด์ได้ออกแบบอุปกรณ์รุ่นนี้ให้มีความไวสูงเป็นพิเศษในการรับรู้แรงดันลมเพียงเล็กน้อยในระบบท่อดักท์หรือห้องเผาไหม้ ช่วยยืนยันการทำงานของพัดลมดูดอากาศและรักษาสมดุลแรงดันในระบบระบายอากาศได้อย่างแม่นยำ โครงสร้างกะทัดรัดพร้อมฝาครอบที่แข็งแรงทนทาน จึงเป็นตัวเลือกที่ตอบโจทย์งานวิศวกรรมระบบปรับอากาศและระบบความปลอดภัยของเตาอุตสาหกรรม

คุณสมบัติ

• สวิตช์วัดแรงดันต่างย่านต่ำพิเศษสูงสุด 3 mbar พร้อมจุดวัดแรงดัน (Test Point) ในตัว
• เหมาะสำหรับงานวัดแรงดันลมที่ต้องการความละเอียดสูงในระบบห้องคลีนรูมและเตาเผา
• ตรวจเช็กและวัดค่าแรงดันเปรียบเทียบหน้างานได้สะดวกผ่านพอร์ตทดสอบบนตัวอุปกรณ์
• ตอบสนองต่อความแตกต่างของแรงดันเพียงเล็กน้อยได้อย่างแม่นยำด้วยไดอะแฟรมขนาดใหญ่
• รองรับการติดตั้งเข้ากับระบบควบคุมอัตโนมัติเพื่อแจ้งเตือนสภาวะพัดลมขัดข้องหรือแผ่นกรองตัน

ข้อมูลจำเพาะ

• สวิตช์วัดแรงดันต่างย่านต่ำ รุ่น LGW 3 A2P พร้อมฟังก์ชันปุ่มกดทดสอบในตัว
• ช่วงการปรับตั้งค่าแรงดันใช้งานอยู่ที่ 0.4 ถึง 3.0 มิลลิบาร์
• ปุ่มกด Test Button ช่วยจำลองสภาวะการตัดวงจรเพื่อตรวจสอบความพร้อมของระบบเซฟตี้
• เชื่อมต่อแรงดันผ่านท่อหางปลาไหลสำหรับสายยางขนาดเส้นผ่านศูนย์กลางภายใน 4.6 มม.
• ป้องกันฝุ่นและละอองน้ำระดับ IP54 รองรับงานระบบ HVAC และเตาเผาอุตสาหกรรม

Type	Version [AG-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [mbar]
				[mbar]	min.	/ max.
LGW...A2 Differential pressure switch	LGW 3 A2	272337	107409	0,4 - 3	± 0,1	± 15 %	≤ 0,3
	LGW 10 A2	272336	107417	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2	272341	107425	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2	272356	107433	30 - 150	-	± 15 %	≤ 3
LGW...A2P Differential pressure switch	LGW 3 A2P	272352	120204	0,4 - 3	0,1	± 15 %	≤ 0,3
	LGW 10 A2P	272345	120212	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2P	272346	221207	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2P	272354	120238	30 - 150	-	± 15 %	≤ 3
Typ	Version [AU-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [Pa]
				[Pa]	min.	/ max.
LGW...A2-7 Differential pressure switch	LGW 1,5 A2-7	257434	-	20 - 150	± 8	± 15 %	≤ 18
	LGW 3 A2-7	257435	-	20 - 300	± 8	± 15 %	≤ 20
	LGW 6 A2-7	257436	-	30 - 600	± 10	± 15 %	≤ 30
	LGW 10 A2-7	257437	-	0,1 - 1 kPa	-	± 15 %	≤ 40

ข้อมูลทางเทคนิค

• สวิตช์วัดผลต่างแรงดันลมย่านต่ำ 0.4 ถึง 3 mbar รุ่นติดตั้งปุ่มกดทดสอบ (Test Button) มาตรฐานจากโรงงาน
• ปุ่ม Test Button ที่ฐานล่างช่วยให้ช่างเทคนิคกดตัดแรงดันเพื่อจำลองสถานะการทำงานของสวิตช์ได้ทันที
• เมื่อกดปุ่มทดสอบ หน้าสัมผัสไมโครสวิตช์จะสลับจาก NO เป็น NC และคืนกลับอัตโนมัติเมื่อปล่อยปุ่ม
• เชื่อมต่อท่อแรงดันผ่านเกลียว G 1/4 และท่อเสียบสายยางขนาด 4.6 มม. ทนแรงดันสูงสุด 500 mbar
• เหมาะสำหรับงานตรวจสอบแรงดันในระบบเผาไหม้ ระบบระบายอากาศ และระบบปรับอากาศตามมาตรฐาน EN 1854

เอกสารข้อมูล

DUNGS Pressure Switch LGW3-A2P Data Sheet
