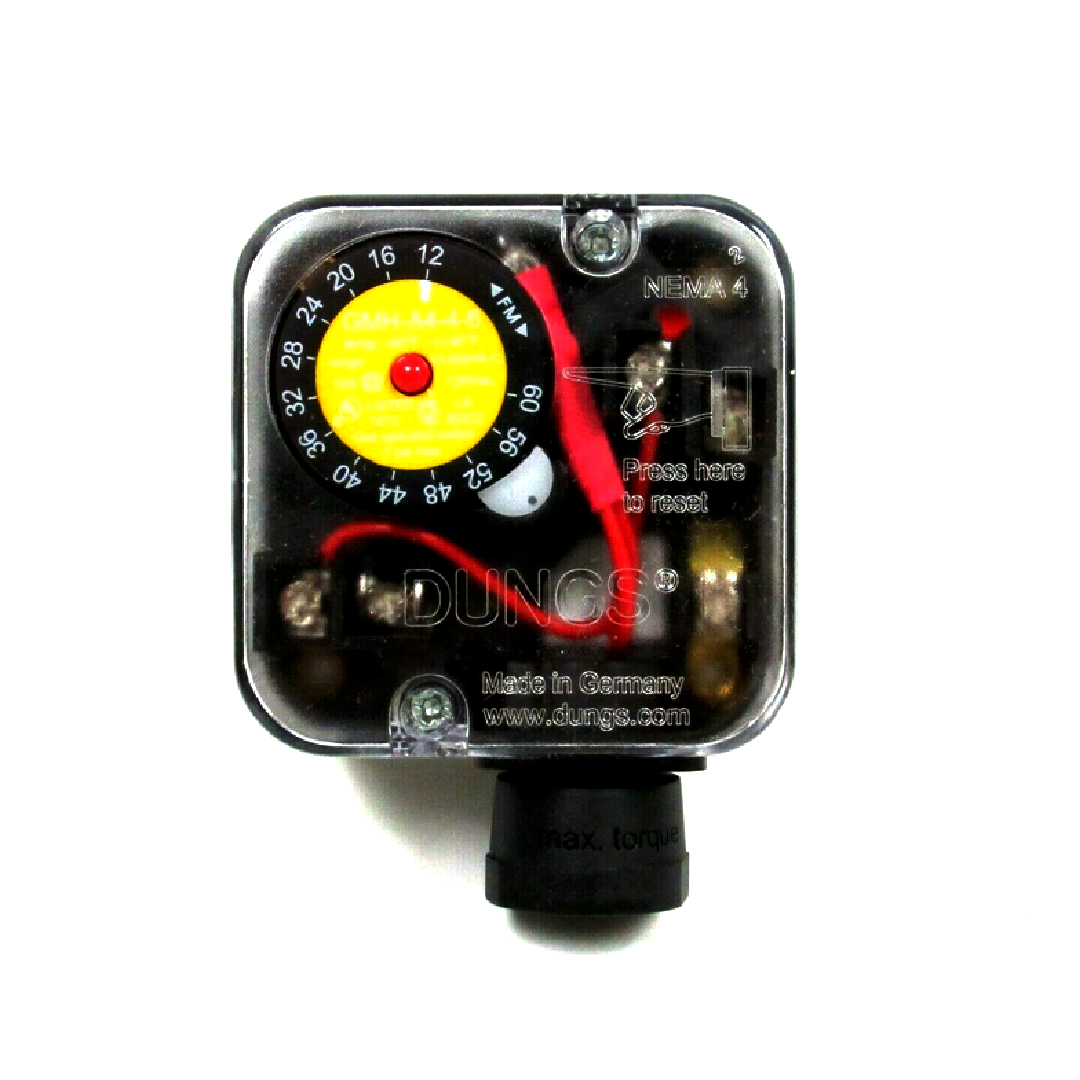

DUNGS Pressure Switch 217327A

DUNGS Pressure Switch 217327A เพรสเชอร์สวิตช์คุณภาพสูงที่ออกแบบมาเพื่อทำหน้าที่ตรวจสอบและควบคุมค่าแรงดันในระบบท่อส่งก๊าซและอากาศของชุดหัวเผาอุตสาหกรรม ด้วยมาตรฐานวิศวกรรมจากแบรนด์ชั้นนำระดับโลกทำให้อุปกรณ์มีความแม่นยำในการตรวจจับแรงดันและส่งสัญญาณสวิตชิ่งทางไฟฟ้าได้อย่างเสถียรและปลอดภัย ช่วยป้องกันไม่ให้ระบบทำงานภายใต้สภาวะแรงดันที่ไม่เหมาะสมอันอาจนำไปสู่ความเสียหายของเครื่องจักร โครงสร้างตัวเรือนมีความแข็งแกร่งทนทานต่อสภาพแวดล้อมในสายการผลิตและรองรับการใช้งานอย่างต่อเนื่องได้เป็นอย่างดี

คุณสมบัติ

• สวิตช์ควบคุมแรงดันก๊าซในตระกูล A2 Series สำหรับงานเฝ้าระวังแรงดันในชุด Gas Train
• ทำหน้าที่ตรวจจับการเปลี่ยนแปลงของแรงดันก๊าซเทียบกับจุด Setpoint เพื่อตัดต่อวงจรควบคุม
• ออกแบบให้ยึดติดเข้ากับบอดี้ของวาล์วคู่ DMV ได้โดยตรงช่วยให้ระบบท่อมีความกะทัดรัด
• ปรับเปลี่ยนค่าแรงดันใช้งานได้ง่ายด้วยปุ่มหมุนปรับค่าที่อยู่ภายใต้ฝาครอบนิรภัยโปร่งใส
• ผลิตตามมาตรฐานความปลอดภัยระดับสากลเพื่อความเชื่อมั่นสูงสุดในระบบควบคุมการเผาไหม้

ข้อมูลจำเพาะ

• รหัสพาร์ทอ้างอิงของสวิตช์ตัดแรงดันแก๊สสูง รุ่น GMH-A4-4-6 (เทียบเท่า 266928)
• ช่วงการปรับตั้งค่าแรงดันใช้งานตั้งแต่ 12 ถึง 60 นิ้วน้ำ (W.C.)
• ตัดการทำงานของระบบเมื่อแรงดันแก๊สเกินพิกัดและต้องกดปุ่ม Manual Reset เพื่อเริ่มใหม่
• ติดตั้งแบบขันเกลียวเข้ากับท่อ (Pipe Mount) ทนแรงดันสูงสุดได้ 7 PSI
• รองรับการใช้งานกับก๊าซธรรมชาติ โพรเพน บิวเทน อากาศ และก๊าซเฉื่อยในระบบอุตสาหกรรม

Type	Version	Order No.	Setting range in. W.C.	Switching hysteresis in. W.C.	Factory Calibration
GGAO-A4... pressure switch	GGAO-A4-4-2	271329	0.16 - 1.20	≤ 0.12	↑▯
	GGAO-A4-4-3	271330	0.40 - 4.00	≤ 0.20
	GGAO-A4-4-5	271331	2.00 - 20.00	≤ 0.40
	GGAO-A4-4-6	271332	12.00 - 60.00	≤ 1.2

ข้อมูลทางเทคนิค

• รหัสพาร์ทดั้งเดิมของสวิตช์ป้องกันแรงดันแก๊สเกินรุ่น GMH-A4-4-6 (เทียบเท่ารหัสปัจจุบัน 266928)
• ย่านการปรับตั้งค่าแรงดันแก๊สสูงอยู่ระหว่าง 12 ถึง 60 นิ้วน้ำ (W.C.) พร้อมระบบล็อก Manual Reset
• รูปแบบการติดตั้งแบบขันเกลียวเข้ากับท่อแก๊สโดยตรง (Pipe Mount) ขนาด 1/4 นิ้ว NPT
• รองรับตัวกลางทั้งก๊าซธรรมชาติ โพรเพน บิวเทน อากาศ และก๊าซเฉื่อย ที่แรงดันสูงสุด 7 PSI
• ตัวเรือนมาตรฐาน NEMA Type 4 ทนทานต่อสภาพแวดล้อมในโรงงานอุตสาหกรรม พร้อมไฟแสดงสถานะ 120 VAC

เอกสารข้อมูล

DUNGS Pressure Switch 217327A Data Sheet
