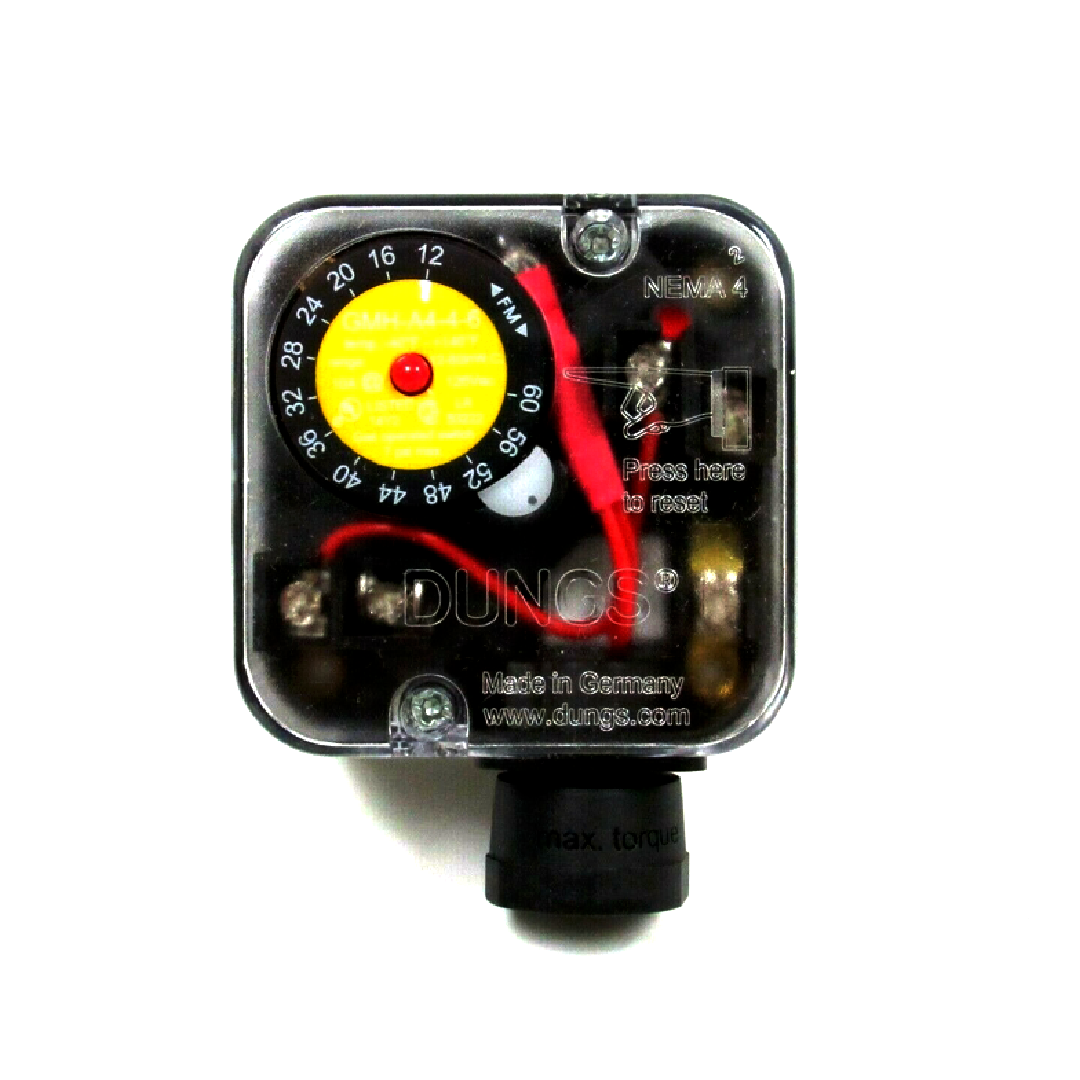

DUNGS Pressure Switch 217-337A

DUNGS Pressure Switch 217-337A อุปกรณ์ตรวจจับแรงดันเกรดอุตสาหกรรมที่พัฒนาขึ้นโดยแบรนด์ผู้เชี่ยวชาญด้านระบบควบคุมการเผาไหม้และอุปกรณ์นิรภัยระบบก๊าซชั้นนำของโลก ทำหน้าที่เฝ้าระวังแรงดันภายในท่อส่งให้อยู่ในระดับที่ปลอดภัยต่อการเดินเครื่องจักรและสั่งตัดต่อวงจรไฟฟ้าทันทีเมื่อค่าแรงดันผิดปกติ ชุดกลไกไดอะแฟรมและสปริงภายในได้รับการคัดสรรวัสดุคุณภาพสูงที่ทนทานต่อความล้าและการกัดกร่อน ทำให้รักษาความเที่ยงตรงของจุดตัดแรงดันได้อย่างยาวนาน ช่วยลดความเสี่ยงและเพิ่มความปลอดภัยในระบบความร้อนของโรงงาน

คุณสมบัติ

• สวิตช์แรงดันก๊าซต่ำรุ่น GML-A2-4-4 ช่วงปรับตั้ง 1 ถึง 20 นิ้วน้ำ มาพร้อมไฟนีออน 120 VAC ในตัว
• ตัดการทำงานของระบบเมื่อแรงดันก๊าซตกและต้องกดปุ่ม Manual Reset เพื่อเริ่มระบบใหม่
• มีไฟแสดงสถานะสีส้มที่สว่างชัดเจนช่วยให้ตรวจสอบสถานะการทริปของสวิตช์ได้ทันที
• ติดตั้งแบบประหยัดพื้นที่เข้ากับชุดวาล์วโมดูลาร์ของ DUNGS ได้ทั้งในแนวตั้งและแนวนอน
• รองรับการใช้งานกับก๊าซธรรมชาติ โพรเพน บิวเทน และก๊าซเฉื่อยภายใต้แรงดันสูงสุด 7 PSI

ข้อมูลจำเพาะ

• รหัสพาร์ทของผู้ผลิตสำหรับสวิตช์แรงดันแก๊สต่ำ รุ่น GML-A2-4-4 (SKU 266942)
• ย่านการตั้งค่าจุดตัดแรงดันตั้งแต่ 1 ถึง 20 นิ้วน้ำ (W.C.)
• ระบบรีเซ็ตด้วยมือ (Manual Reset) พร้อมหลอดไฟนีออน 120 VAC ก้านสีแดงแสงสีส้ม
• ทนแรงดันใช้งานสูงสุด 7 PSI (500 mbar) และทนอุณหภูมิได้ตั้งแต่ -40 ถึง +60 องศาเซลเซียส
• รองรับการติดตั้งทั้งแนวตั้งและแนวนอนเข้ากับชุดวาล์วแก๊สของ Karl Dungs

Type	Version	Order No.	Setting range in. W.C.	Switching hysteresis in. W.C.	Factory Calibration
GAO-A4... pressure switch NEMA 4	GAO-A4-4-2	266919	0.16 - 1.20	≤ 0.12	↑▯
	GAO-A4-4-3	266920	0.40 - 4.00	≤ 0.20
	GAO-A4-4-5	266921	2.00 - 20.00	≤ 0.40
	GAO-A4-4-6	266922	12.00 - 60.00	≤ 1.2
	GAO-A4-4-8	266923	40.00 - 200.00	≤ 4.0
	GAO-A4-4-3 Gold	266958	0.40 - 4.00	≤ 0.20
	GAO-A4-4-5 Gold	266959	2.00 - 20.00	≤ 0.40
	GAO-A4-4-6 Gold	266960	12.00 - 60.00	≤ 1.2
	GAO-A4-4-8 Gold	266966	40.00 - 200.00	≤ 4.0
GMH-A4... pressure switch NEMA 4	GMH-A4-4-4	266927	1.00 - 20.00	--	↑▯
	GMH-A4-4-6	266928	12.00 - 60.00	--
	GMH-A4-4-8	266930	40.00 - 200.00	--
	GMH-A4-4-4 Gold	266961	1.00 - 20.00
	GMH-A4-4-6 Gold	266962	12.00 - 60.00
GML-A4... pressure switch NEMA 4	GML-A4-4-4	266945	1.00 - 20.00	--	↓▯
	GML-A4-4-6	266947	12.00 - 60.00	--
	GML-A4-4-8	266948	40.00 - 200.00	--
	GML-A4-4-4 Gold	266963	1.00 - 20.00
GMH-A4... pressure switch NEMA 1	GMH-A4-1-4	298104	1.00 - 20.00	--	↑▯
	GMH-A4-1-6	298105	12.00 - 60.00	--
	GMH-A4-1-8	298106	40.00 - 200.00	--
GML-A4... pressure switch NEMA 1	GML-A4-1-4	298110	1.00 - 20.00	--	↓▯
	GML-A4-1-6	298111	12.00 - 60.00	--
	GML-A4-1-8	298112	40.00 - 200.00	--

ข้อมูลทางเทคนิค

• รหัสพาร์ทดั้งเดิมของสวิตช์แรงดันแก๊สต่ำรุ่น GML-A2-4-4 (เทียบเท่ารหัสปัจจุบัน 266942)
• ตั้งค่าจุดตัดแรงดันแก๊สต่ำได้ในช่วง 1 ถึง 20 นิ้วน้ำ (W.C.) พร้อมปุ่มกด Manual Reset
• ติดตั้งเข้ากับชุดวาล์ว DMV และ FRI แบบ Modular Mount ได้ทั้งแนวตั้งและแนวนอน
• ภายในติดตั้งหลอดไฟนีออน 120 VAC และขั้วต่อสกรูพร้อมรูร้อยท่อสายไฟขนาด 1/2 นิ้ว NPT
• ผ่านการรับรองมาตรฐาน UL, CSA และ FM ทนแรงดันใช้งานสูงสุด 7 PSI และป้องกันระดับ NEMA Type 4

เอกสารข้อมูล

DUNGS Pressure Switch 217-337A Data Sheet
