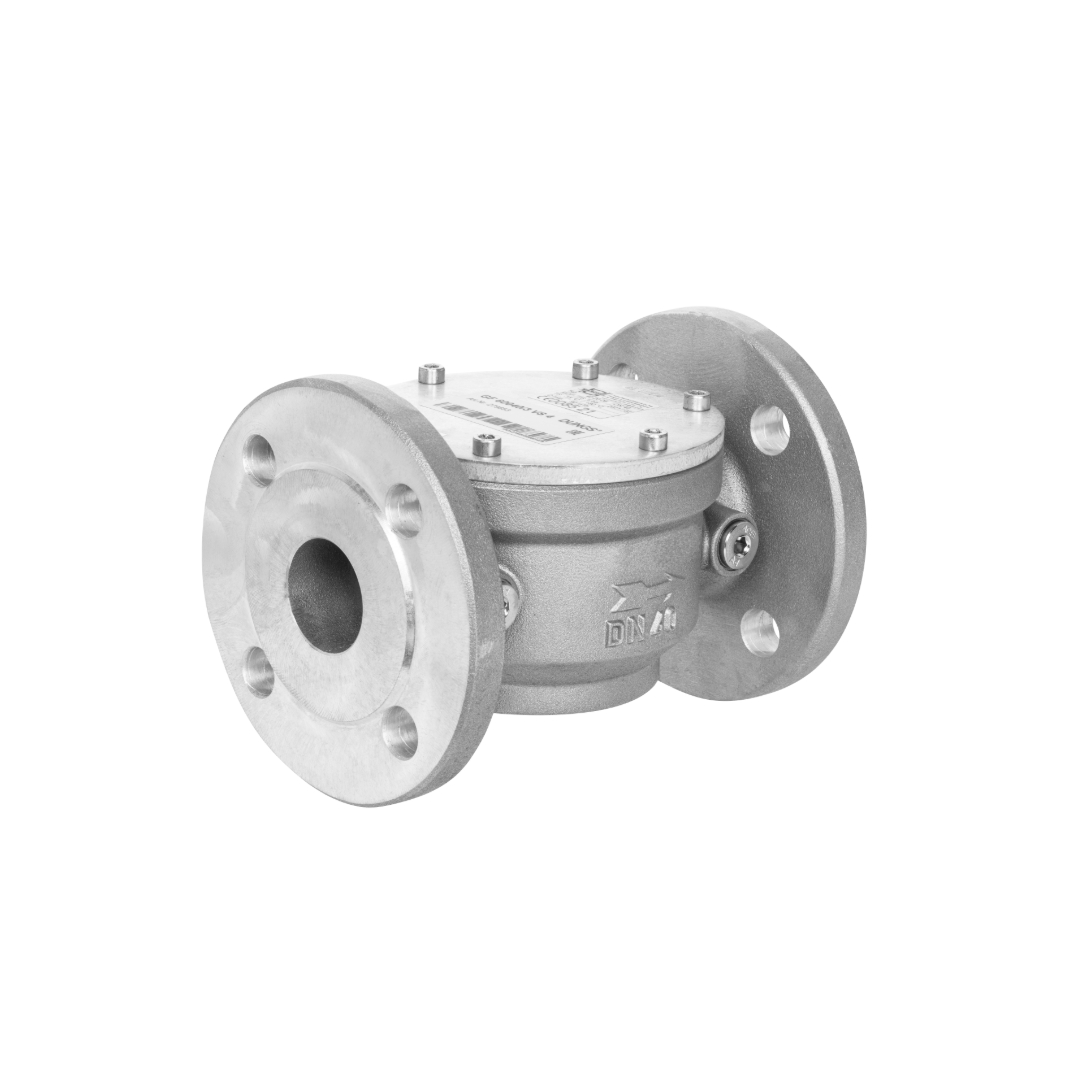

Dungs Gas and air filter GF 60150/3

Dungs Gas and air filter GF 60150/3 ชุดกรองก๊าซและอากาศจาก DUNGS ที่สะท้อนถึงนวัตกรรมด้านความปลอดภัยและการจัดการพลังงานความร้อนในระดับอุตสาหกรรม ตัวฟิลเตอร์ทำหน้าที่สกัดกั้นอนุภาคแขวนลอยในท่อส่งก๊าซเพื่อป้องกันปัญหาการคลาดเคลื่อนของอุปกรณ์ปรับลดแรงดันและการอุดตันในหัวเผาขนาดใหญ่ โครงสร้างภายในได้รับการออกแบบให้กระจายแรงดันก๊าซผ่านแผ่นกรองอย่างสม่ำเสมอ ช่วยเพิ่มประสิทธิภาพในการดักจับสิ่งสกปรกและยืดอายุการใช้งานของระบบท่อส่งก๊าซโดยรวม

คุณสมบัติ

• ขนาดหน้าแปลนเชื่อมต่อ DN 150 ตามมาตรฐาน DIN EN 1092-1 ออกแบบมาเพื่อระบบท่อส่งก๊าซหลักที่มีอัตราการไหลสูงมาก
• รองรับแรงดันใช้งานสูงสุดที่ 600 kPa (6 bar) ช่วยปกป้องชุดควบคุมแรงดันและระบบหัวเผาขนาดใหญ่จากสิ่งปนเปื้อนในท่อ
• คัดแยกฝุ่นผง เศษสนิม และอนุภาคแข็งขนาดตั้งแต่ 50 ไมครอน ด้วยแผ่นกรองที่มีประสิทธิภาพการแยกสิ่งสกปรกสูงและแรงดันตกคร่อมต่ำ
• มาพร้อมช่องพอร์ตวัดแรงดัน G 1/4 นิ้ว ทั้งสองด้านของตัวถังอะลูมิเนียม ช่วยให้เชื่อมต่อเกจวัดหรือสวิตช์แรงดันได้อย่างสะดวก
• ผ่านการทดสอบและรับรองตามมาตรฐานความปลอดภัยยุโรป รองรับทั้งก๊าซธรรมชาติ ก๊าซ LPG และระบบเชื้อเพลิงไฮโดรเจน

ข้อมูลจำเพาะ

• รูปแบบและขนาดการติดตั้ง: หน้าแปลนขนาดใหญ่ DN 150 (6 นิ้ว) หมายเลขพาร์ท 279859
• ขีดความสามารถรับแรงดัน: พิกัดแรงดันทำงานสูงสุด 6.0 bar (87 ปอนด์ต่อตารางนิ้ว)
• รายละเอียดไส้กรองและวัสดุ: ตัวเรือนอะลูมิเนียมหล่อ บรรจุแผ่นกรอง Polypropylene Fleece ความละเอียด ≤ 50 µm และซีล NBR
• จุดเชื่อมต่อเครื่องมือวัด: พอร์ตเกลียว G 1/4 นิ้ว พร้อมปลั๊กอุด 4 จุด ด้านหน้าและด้านหลังไส้กรองตามมาตรฐาน DIN ISO 228
• พารามิเตอร์การทำงาน: รองรับก๊าซความเร็วไม่เกิน 20 m/s ภายใต้อุณหภูมิ -15 °C ถึง +80 °C และผ่านการรับรองใช้งานกับ H2 100%

Version	Nominal diameter	L	B	H1	H2	D	k	d
GF 60150/3	DN 150	385 mm (15.15")	281 mm (11.06")	257 mm (10.11")	259 mm (10.19")	285 mm (11.22")	240 mm (9.44")	8 x 22 mm (0.31 x 0.86")

ข้อมูลทางเทคนิค

• ฟิลเตอร์กรองก๊าซและอากาศขนาดท่อหน้าแปลน DN 150 (Order No. 279859) ออกแบบสำหรับงานระบบเผาไหม้และท่อส่งก๊าซขนาดใหญ่
• พิกัดแรงดันใช้งานสูงสุดอยู่ที่ระดับ 6 bar (600 kPa / 87 PSI) พร้อมรักษาแรงดันสูญเสียในระบบให้ต่ำแม้ใช้งานในอัตราการไหลสูง
• ดักจับฝุ่นผง เศษสนิม และสิ่งสกปรกในท่อด้วยไส้กรองความละเอียดไม่เกิน 50 µm ที่ผลิตจากแผ่นใยสังเคราะห์ ZPP และโครงเหล็กชุบกัลวาไนซ์
• ติดตั้งปลั๊กอุดเกลียว G 1/4 นิ้ว ทั้งสองด้านของตัวเรือนรวม 4 จุด เพื่อรองรับการติดตั้งอุปกรณ์ตรวจวัดสถานะไส้กรองแบบเรียลไทม์
• บอดี้อะลูมิเนียมเกรดอุตสาหกรรมพร้อมซีล NBR ทนอุณหภูมิการทำงานในช่วง -15°C ถึง +80°C และรองรับความเร็วลมสูงสุดที่ 20 เมตร/วินาที
