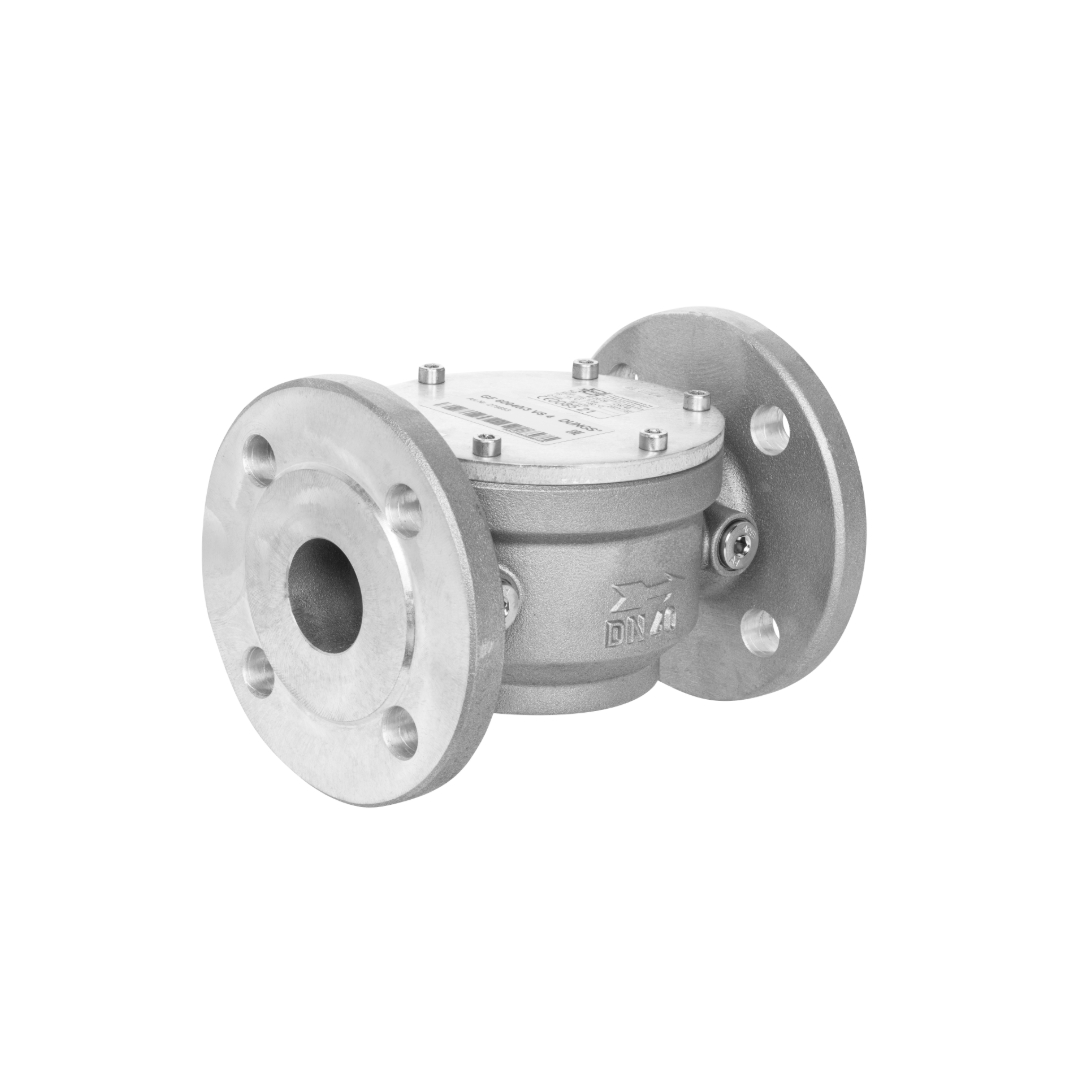

Dungs Gas and air filter GF 60125/3

Dungs Gas and air filter GF 60125/3 อุปกรณ์กรองก๊าซและอากาศขนาดใหญ่พิเศษจากแบรนด์ DUNGS ซึ่งได้รับการออกแบบมาให้รองรับอัตราการไหลของก๊าซในระดับอุตสาหกรรมหนัก ตัวเรือนโลหะหล่อคุณภาพสูงมีความแข็งแกร่งสามารถรับน้ำหนักและแรงเค้นจากการเชื่อมต่อท่อหน้าแปลนได้อย่างมั่นคง ชั้นกรองใยสังเคราะห์ภายในทำหน้าที่ดักจับฝุ่นละอองได้อย่างละเอียดโดยยังคงรักษาค่าแรงดันก๊าซให้คงที่ ช่วยให้อุปกรณ์ควบคุมระบบเผาไหม้ปลายทางทำงานได้อย่างเต็มประสิทธิภาพและตอบสนองได้อย่างรวดเร็ว

คุณสมบัติ

• เชื่อมต่อด้วยหน้าแปลนขนาดใหญ่ DN 125 รองรับอัตราการไหลของก๊าซเชื้อเพลิงและอากาศในระดับอุตสาหกรรมหนัก
• ทำงานภายใต้แรงดันสูงสุด 6 bar (87 PSI) และทนต่อความเร็วการไหลของกระแสก๊าซได้สูงถึง 20 เมตรต่อวินาที
• ไส้กรองใยสังเคราะห์ Polypropylene fleece ความละเอียด 50 µm เสริมโครงเหล็กชุบกัลวาไนซ์ ทนต่อแรงปะทะของก๊าซปริมาณมากได้ดีเยี่ยม
• มีพอร์ตเกลียว G 1/4 นิ้ว จำนวน 4 จุดสำหรับตรวจวัดค่า Pressure differential ก่อนและหลังการกรองเพื่อป้องกันไส้กรองตัน
• รองรับก๊าซตระกูลที่ 1, 2, 3 ก๊าซเฉื่อย และก๊าซไฮโดรเจน 100% ภายใต้ช่วงอุณหภูมิการทำงานตั้งแต่ -15°C ถึง +80°C

ข้อมูลจำเพาะ

• ขนาดท่อหน้าแปลน: มาตรฐานหน้าแปลน DN 125 (ขนาดท่อ 5 นิ้ว) ตาม DIN EN 1092-1 รหัสสั่งซื้อ 279858
• สเปกแรงดันสูงสุดของระบบ: ทนแรงดันก๊าซและอากาศได้สูงสุด 6 bar (600 กิโลพาสคาล)
• ระบบดักจับอนุภาค: ไส้กรองใยโพลีโพรพีลีนพร้อมโครงลวดเหล็กชุบกัลวาไนซ์ กรองสิ่งสกปรกความละเอียด ≤ 50 ไมครอน
• การตรวจสอบแรงดันตกคร่อม: มีพอร์ตเชื่อมต่อ VS 4 x G 1/4 นิ้ว โดยแนะนำให้เปลี่ยนไส้กรองเมื่อค่า Δp เกินกว่า 5 kPa
• วัสดุเรือนกรองและอุณหภูมิ: ตัวถังอะลูมิเนียม ซีลยาง NBR รองรับความเร็วการไหล ≤ 20 m/s ที่อุณหภูมิ -15 °C ถึง +80 °C

Version	Nominal diameter	L	B	H1	H2	D	k	d
GF 60125/3	DN 125	360 mm (14.17")	281 mm (11.06")	182 mm (7.16")	183 mm (7.20")	250 mm (9.84")	210 mm (8.26")	8 x 18 mm (0.31 x 0.70")

ข้อมูลทางเทคนิค

• รหัสผลิตภัณฑ์ 279858 เชื่อมต่อแบบหน้าแปลนขนาดใหญ่ DN 125 (ตามเกณฑ์ DIN EN 1092-1) สำหรับสถานีควบคุมและจ่ายก๊าซหลัก
• ทนแรงดันใช้งานสูงสุดได้ถึง 6 บาร์ (600 กิโลปาสคาล) โดยรองรับก๊าซตระกูลที่ 1-3 ก๊าซไฮโดรเจนแห้ง และก๊าซที่มี H2S เจือปนไม่เกิน 0.1%
• ระบบกรองภายในมีความละเอียดระดับ ≤ 50 ไมครอน ทำจากวัสดุโพลีโพรพีลีนไม่ทอและโครงเหล็กกัลวาไนซ์ที่รับแรงปะทะของก๊าซได้ดีเยี่ยม
• มาพร้อมพอร์ตวัดแรงดันขนาด G 1/4 นิ้ว จำนวน 4 จุด (VS 4 x G 1/4) ช่วยให้ตรวจสอบความแตกต่างของแรงดันก่อนและหลังการกรองได้สะดวก
• ตัวถังอะลูมิเนียมและซีลยาง NBR รองรับสภาวะอุณหภูมิตั้งแต่ -15°C ถึง +80°C และความเร็วการไหลของตัวกลางสูงสุดไม่เกิน 20 m/s
