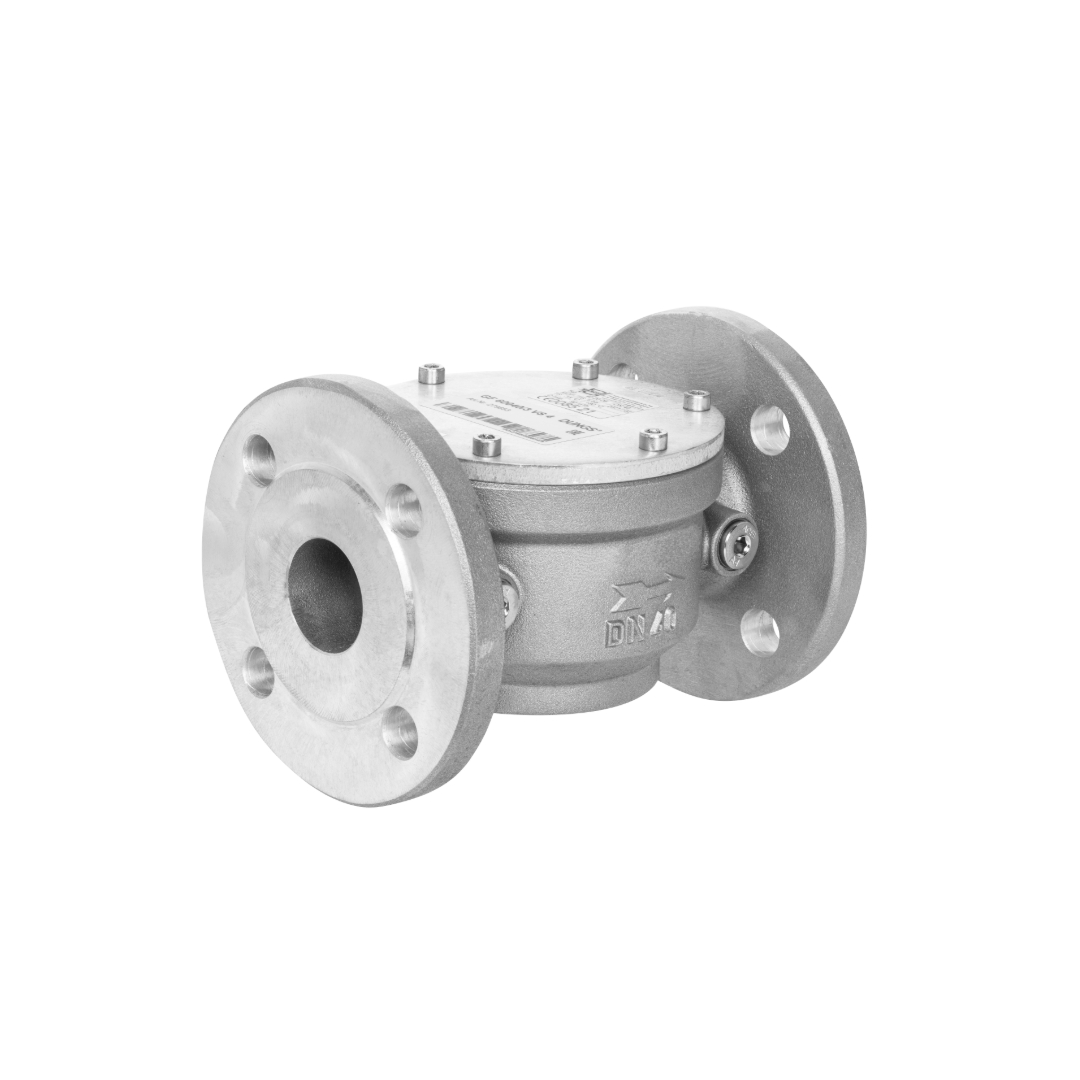

Dungs Gas and air filter GF 60025/3

Dungs Gas and air filter GF 60025/3 อุปกรณ์กรองก๊าซและอากาศชนิดหน้าแปลนจากแบรนด์ DUNGS ที่ออกแบบมาเพื่องานระบบท่อส่งก๊าซอุตสาหกรรมที่ต้องการความมั่นคงในการติดตั้งสูง ตัวเรือนได้รับการออกแบบตามหลักวิศวกรรมให้เชื่อมต่อกับหน้าแปลนท่อได้อย่างแนบสนิท ช่วยสกัดกั้นสิ่งสกปรกในท่อเมนหลักไม่ให้หลุดรอดไปทำความเสียหายต่อระบบวาล์วควบคุมอัตโนมัติ โดดเด่นด้วยมาตรฐานการผลิตระดับโลกที่ให้ความสำคัญกับความปลอดภัยในการจัดการก๊าซไวไฟและอากาศในกระบวนการผลิต

คุณสมบัติ

• เชื่อมต่อเข้ากับระบบท่อด้วยหน้าแปลน (Flanged connection) ขนาด DN 25 ตามมาตรฐานสากล DIN EN 1092-1 (PN 16)
• อัปเกรดการรองรับแรงดันใช้งานสูงสุดได้ถึง 6 bar (600 kPa / 87 PSI) เหมาะสำหรับระบบจ่ายก๊าซแรงดันสูงในโรงงาน
• มาพร้อมพอร์ตเกลียววัดแรงดันขนาด G 1/4 นิ้ว (DIN ISO 228) ทั้งด้านก่อนและหลังไส้กรองรวม 4 จุด เพื่อการตรวจสอบสถานะไส้กรองที่แม่นยำ
• ไส้กรองใยสังเคราะห์ความละเอียดไม่เกิน 50 ไมครอน สามารถดักจับอนุภาคฝุ่นและคราบสนิมในท่อได้อย่างมีประสิทธิภาพ
• ตัวเรือนอะลูมิเนียมคุณภาพสูงทนทานต่อก๊าซตระกูล 1, 2, 3 ก๊าซที่เป็นกลาง และผ่านการทดสอบใช้งานกับก๊าซไฮโดรเจน 100%

ข้อมูลจำเพาะ

• รูปแบบการเชื่อมต่อ: หน้าแปลน (Flanged Connection) ขนาด DN 25 (1 นิ้ว) ตามมาตรฐาน DIN EN 1092-1 รหัสพาร์ท 279861
• แรงดันใช้งานสูงสุด: รองรับแรงดันระดับอุตสาหกรรมได้ถึง 6 bar (600 kPa หรือ 87 PSI)
• พอร์ตวัดแรงดันในตัว: มีจุดเชื่อมต่อ G 1/4 นิ้ว (DIN ISO 228) พร้อมปลั๊กอุด VS จำนวน 4 จุด ทั้งฝั่งขาเข้าและขาออกของไส้กรอง
• ความละเอียดและวัสดุกรอง: ไส้กรองใยโพลีโพรพีลีนความละเอียด ≤ 50 ไมครอน (อะไหล่รหัส 244562) พร้อมโครงเหล็กกัลวาไนซ์
• วัสดุตัวเรือนและอุณหภูมิ: ตัวถังอะลูมิเนียมคุณภาพสูง ซีลยาง NBR ทนอุณหภูมิการทำงานได้ตั้งแต่ -15 °C ถึง +80 °C

Version	Nominal diameter	L	B	H1	H2	D	k	d
GF 60025/3	DN 25	145 mm (5.70")	97 mm (3.81")	37 mm (1.45")	40 mm (1.57")	115 mm (4.52")	85 mm (3.34")	4 x 14 mm (0.15 x 0.55")

ข้อมูลทางเทคนิค

• รหัสผลิตภัณฑ์ 279861 รูปแบบการเชื่อมต่อด้วยหน้าแปลน (Flanged Connection) ขนาดท่อ DN 25 ตามมาตรฐานสากล DIN EN 1092-1
• รองรับแรงดันใช้งานสูงสุด (Max. Operating Pressure) ได้ถึงระดับ 6 bar (600 kPa / 87 PSI) สำหรับระบบส่งก๊าซแรงดันสูง
• ติดตั้งพอร์ตวัดแรงดันขนาดเกลียว G 1/4 นิ้ว จำนวน 4 จุด (VS 4 x G 1/4) ทั้งด้านหน้าและด้านหลังไส้กรอง เพื่อต่อเข้ากับสวิตช์วัดแรงดันต่าง
• ชุดไส้กรองโพลีโพรพีลีนเสริมโครงเหล็กชุบกัลวาไนซ์มีความละเอียด ≤ 50 ไมครอน (ใช้อะไหล่ไส้กรองตรงรุ่นรหัส 244562)
• ตัวเรือนอะลูมิเนียมและซีลยาง NBR รองรับอุณหภูมิตั้งแต่ -15°C ถึง +80°C และความเร็วการไหลเข้าสูงสุดไม่เกิน 20 เมตรต่อวินาที
