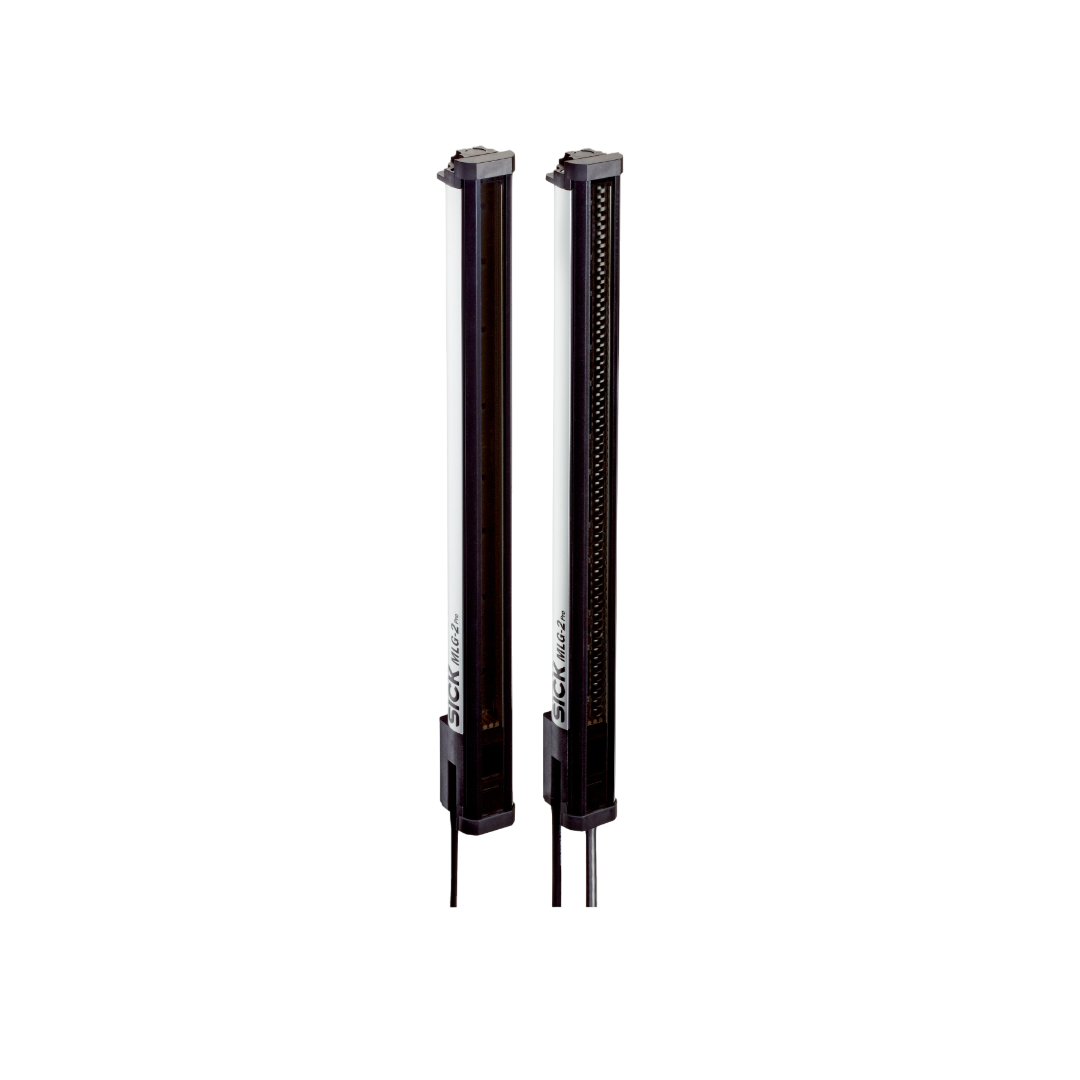

Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0G00G12501_1117487 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0G00G12501_1117487 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0G00G12501_1117487 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| เวอร์ชันอุปกรณ์ | Web guiding |
| หลักการเซนเซอร์ | Sender/receiver |
| ความยาววัตถุขั้นต่ำ | 4 mm 1) |
| การแยกลำแสง | 5 mm |
| ความละเอียด | 0.1 mm |
| เวลาในรอบ | 32 µs per beam |
| ความแม่นยำในการทำซ้ำ | 6 µm 2) |
| ความถูกต้อง | ± 0.3 mm 3) |
| ประเภทการซิงโครไนซ์ | Cable |
| จำนวนลำแสง | 480 |
| ความกว้างของพื้นที่วัดทั้งหมด | 2,395 mm |
| ความกว้างของพื้นที่วัด (ด้านการเชื่อมต่อ) | 2,395 mm |
| โซนบอด (ช่วงกลาง) | 0 mm |
| ความกว้างของพื้นที่วัด (ด้านหัว) | 0 mm |
| Q1/C | Alarm, general |
| Q2 | Standard teach-in |
| Q3 | Edge position 1 |
| QA | Edge position 1, rising |
| การใช้งาน | Standard mode |
| รวมในชุดจัดส่ง | 1 × sender 1 × receiver 4/6 x QuickFix brackets (6 x QuickFix brackets for monitoring heights above 2 m) 1 × Quick Start Guide |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| แหล่งกำเนิดแสง | LED, Infrared light |
| ความยาวคลื่น | 850 nm |
| แรงดันไฟฟ้าจ่าย Vs | DC 19.2 V ... 28.8 V 1) |
| การใช้พลังงานของตัวส่ง | 79 mA 2) |
| การใช้พลังงานของตัวรับ | 216 mA 2) |
| การกระเพื่อม | < 5 Vpp |
| กระแสขาออก Imax | 100 mA |
| โหลดขาออก, แบบตัวนำ | 100 nF |
| โหลดขาออก, แบบเหนี่ยวนำ | 1 H |
| เวลาเริ่มต้น | < 1 s |
| สวิตช์เอาต์พุต | Push-pull: PNP/NPN |
| ขนาด (กว้าง x สูง x ลึก) | 34 mm x 2,479.4 mm x 30.6 mm |
| ประเภทการเชื่อมต่อ | Male connector M12, 5-pin, 0.22 m Male connector M12, 8-pin, 0.27 m M12 female connector, 4-pin, D-coded, 0.19 m |
| วัสดุที่ใช้ทำที่ครอบ | Aluminum |
| การแสดงผล | LED |
| ระดับการป้องกันกรณี | IP65, IP67 3) |
| การป้องกันวงจร | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| ระดับการป้องกัน | III |
| น้ำหนัก | 5.059 kg |
| หน้าจอด้านหน้า | PMMA |
| ตัวเลือก | None |
| หมายเลขไฟล์ UL | NRKH.E181493 |
ข้อมูลสภาพแวดล้อม
| ความต้านทานต่อการกระแทก | Continuous shocks 10 g, 16 ms, 1000 shocks Single shocks 15 g, 11 ms 3 per axle |
| ความต้านทานต่อการสั่นสะเทือน | Sinusoidal oscillation 10-150 Hz 5 g |
| ความทนทานต่อแสงภายนอก | 100,000 lx |
| อุณหภูมิการทำงานของสภาพแวดล้อม | –30 °C ... +55 °C |
| อุณหภูมิการเก็บรักษาของสภาพแวดล้อม | –40 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดมิติ
- มิติในมิลลิเมตร (นิ้ว)
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ ความกว้างของพื้นที่วัดทั้งหมด (ดูข้อมูลทางเทคนิค)
- ④ การแยกลำแสง
- ⑤ แกนแสง
- ⑥ ตัวบ่งชี้สถานะ: ไฟ LED สีเขียว, เหลือง, แดง
- ⑦ การเชื่อมต่อ
