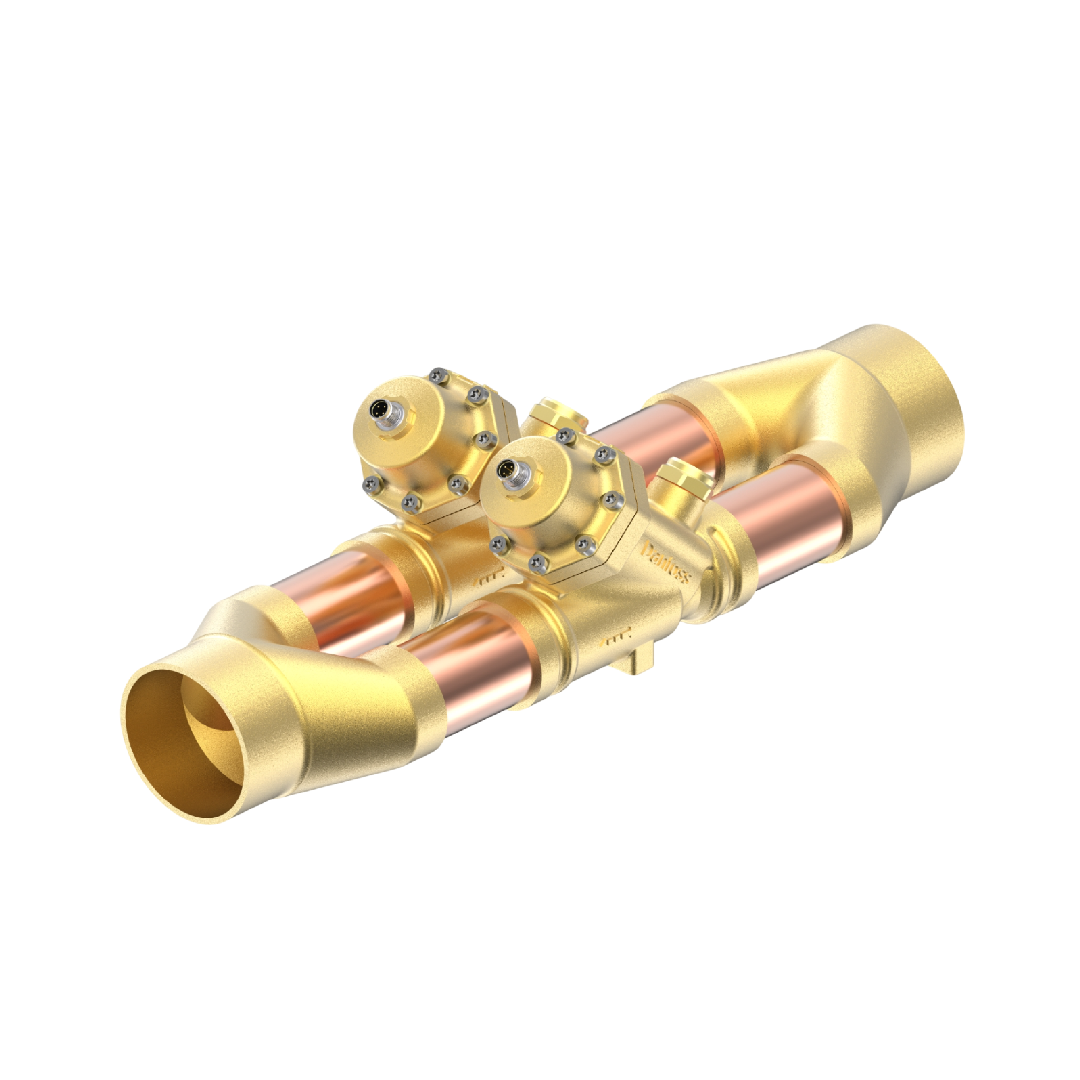

Danfoss ETS Electric expansion valve, ETS 800P 034Z1023

Danfoss ETS Electric expansion valve, ETS 800P 034Z1023

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

DANFOSS

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
Regular price 27,799.21 ฿
Regular price Sale price 27,799.21 ฿
Sale Sold out

รายละเอียด Danfoss ETS Electric expansion valve, ETS 800P 034Z1023

Danfoss ETS Electric expansion valve, ETS 800P 034Z1023 วาล์วขยายตัวระบบมอเตอร์สเต็ปที่ออกแบบมาเพื่อการควบคุมวงจรทำความเย็นอย่างเที่ยงตรง กลไกการขับเคลื่อนตอบสนองต่อตัวควบคุมอิเล็กทรอนิกส์ได้รวดเร็ว ช่วยรักษาปริมาณน้ำยาในคอยล์เย็นให้เหมาะสมตลอดเวลา มาตรฐานการผลิตของ Danfoss พิสูจน์ให้เห็นถึงความทนทานและการปิดวาล์วที่สนิทแน่น วาล์วนี้จึงมีบทบาทสำคัญในการดึงประสิทธิภาพการทำความเย็นออกมาสูงสุด ช่วยยืดอายุการทำงานของอุปกรณ์ในระบบและลดรายจ่ายด้านพลังงาน

คุณสมบัติ

  • รองรับการไหลแบบสองทิศทางสำหรับระบบทำความร้อนและทำความเย็น
  • ให้ความแม่นยำของการไหลแม้ในช่วงโหลดการทำงานที่ต่ำมาก
  • โครงสร้างส่วนเชื่อมต่อทำจากโลหะที่ให้ความสะดวกในการบัดกรี
  • การทำงานของแกนหมุนไม่มีการสะดุดช่วยให้จ่ายน้ำยาได้ลื่นไหล
  • เทคโนโลยีขั้นสูงที่ช่วยเพิ่มค่าสัมประสิทธิ์สมรรถนะของระบบทั้งหมด
Danfoss ETS Electric expansion valve, ETS 800P 034Z1019

ข้อมูลจำเพาะ

  • ประเภทวาล์ว: Bipolar Stepper Motor Expansion Valve
  • ขนาดจุดเชื่อมต่อ: ท่อเชื่อมแบบ Solder ขนาด 1-5/8 in (42 mm) Inlet / Outlet
  • สารทำความเย็นที่รองรับ: R410A, R32, R134a, R407C
  • พิกัดกำลังการทำความเย็น Nominal Capacity: 800 kW (R410A)
  • อัตราการรั่วซึมภายใน: ต่ำกว่ามาตรฐานประหยัดพลังงานระดับอุตสาหกรรม
Gross weight 10.34 Kilogram
Net weight 7.24 Kilogram
Ambient temperature range [°C] [max] 70 °C
Ambient temperature range [°C] [min] -40 °C
Ambient temperature range [°F] [max] 158 °F
Ambient temperature range [°F] [min] -40 °F
Approval CE
UL Recognized
Balanced port [Yes/No] Yes
Body material Brass
CE evaluated Yes
Compatible Danfoss controllers AK-XM 208C
EKE
MCX
Connection material Brass
Contain batteries No
Cv value [gal/min] 44.4 gal/min
Direction Straightway
Electrical conn. Male/Female Female
Electrical connection M12
Electrical connection size 4 pin
Enclosure rating IP IP67
Flow characteristic Linear
Flow direction Bi-flow
Flow direction indicator Arrow embossed
Fluid Group 2
Full travel time CurrDrive [s] 12.7 s
Full travel time VoltDrive [s] 25.4 s
Inlet connection type Solder, ODF
Inlet size [in] 3 1/8 in
Kv value [m³/h] 38.4 m³/h
Lubricants compatibility Oilfree applications
Manual operation option AST-G service driver
Max allowed duty cycle [%] 50 %
Max tot PowerCons CurrDrive[W] 4.2 W
Max tot PowerCons VoltDrive[W] 5.5 W
Max. Working Pressure [bar] 37 bar
Max. Working Pressure [psig] 536 psig
MaxOPD [bar] 26 bar
MaxOPD [psi] 377 psi
MaxOPD reverse CurrDrive [bar] 10 bar
MaxOPD reverse CurrDrive [psi] 145 psi
MaxOPD reverse VoltDrive [bar] 10 bar
MaxOPD reverse VoltDrive [psi] 145 psi
Motor type Bi-polar
Volume 41.595 Liter
EAN 5715162862506
MWP [bar] CRN 32 bar
MWP [psig] CRN 463 psig
Operating current max. [A] 0.8 A
Outlet connection type Solder, ODF
Outlet size [in] 3 1/8 in
Packing format Single pack
PED category I
Phase current (peak) [mA] 283 mA
Phase current (RMS) [mA] 200 mA
Phase inductance [µH] 85000 μH
Product accessories Stepper valve accessories
Product group Expansion valves
Product Name Description Electric expansion valve
Quantity per packing format 1 pc
Rated cap. cond. note Full stroke open, normal flow
Rated cap. conditions [IMP] tcond=90 °F
tevap=40 °F
tliq=82 °F
Rated cap. conditions [SI] tcond=32 °C
tevap=5 °C
tliq=28 °C
Rated capacity R1234ze [kW] 1542 kW
Rated capacity R1234ze [TR] 449 TR
Rated capacity R1234ze(E) [kW] 1542 kW
Rated capacity R1234ze(E) [TR] 449 TR
Rated capacity R134a [kW] 1964 kW
Rated capacity R134a [TR] 563 TR
Rated capacity R513A [kW] 1685 kW
Rated capacity R513A [TR] 488 TR
Refrigerant temperature [ºC] [max] 95 °C
Refrigerant temperature [ºC] [min] -40 °C
Refrigerant temperature [ºF] [max] 203 °F
Refrigerant temperature [ºF] [min] -40 °F
Refrigerants R1234ze(E)
R134a
R22
R404A
R407A
R407C
R407F
R407H
R410A
R417A
R422A
R422B
R422D
R438A
R442A
R448A
R449A
R449B
R450A
R452A
R463A
R507A
R513A
R513B
R515A
R515B
Resistance [kOhm] 26.2 kOhm
Serviceable Stepper valve spare parts
Sightglass Yes
Step mode 2-phase full step
Total steps 3810 (full steps)
Type ETS 800P
Type designation Electric exp. valve
UL approved refrigerants R1234ze(E)
R134a
R22
R404A
R407A
R407C
R407F
R407H
R410A
R417A
R422A
R422B
R422D
R438A
R442A
R448A
R449A
R449B
R450A
R452A
R463A
R507A
R513A
R513B
R515A
R515B
Voltage [V] DC 12 V

ข้อมูลทางเทคนิค

  • ประเภทวาล์ว: High Power Stepper Motor Expansion Valve (ETS 800P)
  • ขนาดจุดเชื่อมต่อ: 1-3/8 in x 1-3/8 in ODF
  • ความละเอียดในการปรับ: ควบคุมตำแหน่งระดับไมโครเมตร ช่วยรักษา Superheat คอนสแตนท์
  • อุณหภูมิสารทำความเย็น: -40°C ถึง +65°C
  • ระบบส่งกำลัง: เกียร์สเต็ปมอเตอร์ประสิทธิภาพสูง ทนทานต่อแรงสั่นสะเทือน
