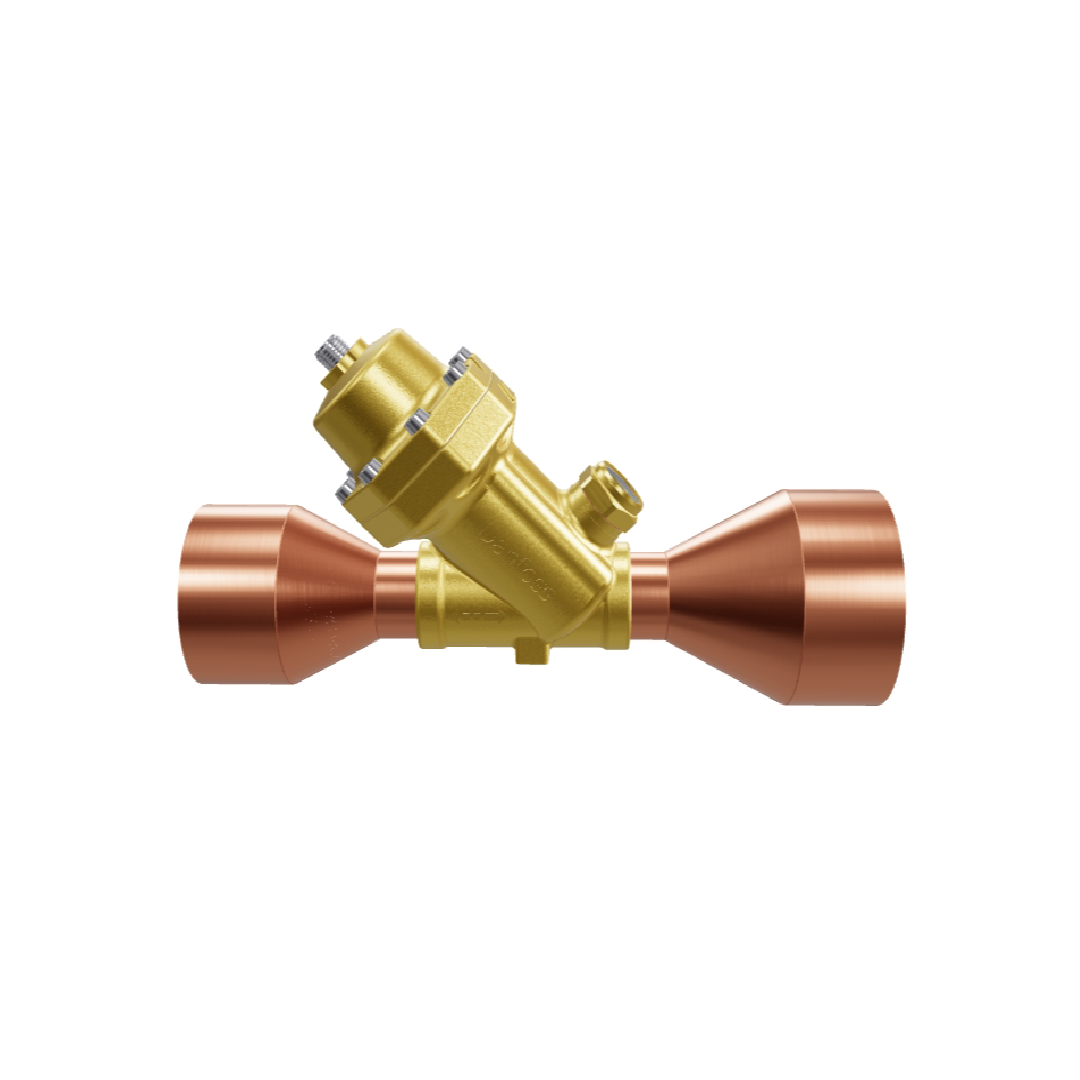

Danfoss ETS Electric expansion valve, ETS 500L 034G3692
Danfoss ETS Electric expansion valve, ETS 500L 034G3692
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
15,240.00 ฿
Regular price
Sale price
15,240.00 ฿
Unit price
/
per
Couldn't load pickup availability
รายละเอียด Danfoss ETS Electric expansion valve, ETS 500L 034G3692
Danfoss Electric expansion valve รุ่น ETS 500L รหัส 034G3692 วาล์วความแม่นยำสูงระดับเรือธงที่พร้อมปฏิวัติระบบความเย็นอุตสาหกรรม ด้วยอัตราการไหลมหาศาลผสานกับเทคโนโลยีสเต็ปเปอร์มอเตอร์ที่ประมวลผลแม่นยำ ช่วยลดความสูญเสียทางพลังงานได้อย่างยอดเยี่ยม อุปกรณ์สามารถรักษาอุณหภูมิให้คงที่แบบไร้ความผันผวน ตัวบอดี้แข็งแกร่งทนทานต่อสารเคมีและสารทำความเย็นทุกประเภท เป็นสุดยอดทางเลือกสำหรับการรักษาคุณภาพและอุณหภูมิในสเกลระดับอุตสาหกรรม
View full details
คุณสมบัติ
คุณสมบัติ
- วาล์วขยายตัวแบบอิเล็กทรอนิกส์รุ่นเรือธงสำหรับระบบปรับอากาศรวมศูนย์ในโครงการเมกะโปรเจกต์
- ออกแบบมารองรับการใช้งานร่วมกับสารทำความเย็นแรงดันต่ำและแรงดันปานกลางสำหรับคอมเพรสเซอร์แบบแรงเหวี่ยง
- ให้ความสมดุลของการไหลเวียนแม้แรงดันคอนเดนซิ่งจะผันผวนอย่างรุนแรงในช่วงที่อากาศภายนอกแปรปรวน
- กระจกมองน้ำยาแบบติดตั้งมาในตัวขนาดใหญ่อำนวยความสะดวกให้วิศวกรในการประเมินประสิทธิภาพระบบ
- การซีลจุดเชื่อมต่อใช้มาตรฐานขั้นสูงสุดรับประกันการทำงานไร้รอยรั่วซึมตลอดช่วงอายุการใช้งานของเครื่องจักร
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ประเภทและรุ่น: วาล์วขยายตัวอิเล็กทรอนิกส์ ETS 500L (รหัสสั่งซื้อ 034G3692)
- ขนาดจุดเชื่อมต่อ: ทางเข้า 1 5/8 in x ทางออก 2 1/8 in Solder, ODF
- พิกัดทำความเย็น (R513A): ประมาณ 1,535 kW
- แรงดันส่วนต่างย้อนกลับสูงสุด (MaxOPD reverse): 10 bar
- แรงดันใช้งานสูงสุด (MWP): 37 bar
| Gross weight | 3.848 Kilogram |
| Net weight | 3.386 Kilogram |
| Ambient temperature range [°C] [max] | 70 °C |
| Ambient temperature range [°C] [min] | -40 °C |
| Ambient temperature range [°F] [max] | 158 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
CE CMIM CRN EAC LLC CDC TYSK UA UKCA UL Recognized |
| Approval file name | MH7648 |
| Balanced port [Yes/No] | Yes |
| Body material | Brass |
| CE evaluated | Yes |
| Compatible Danfoss controllers |
AK-XM 208C EKE MCX |
| Connection material | Copper |
| Contain batteries | No |
| Cv value [gal/min] | 31.33 gal/min |
| Direction | Straightway |
| Electrical conn. Male/Female | Male |
| Electrical connection | M12 |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| Flow characteristic | S-shape |
| Flow direction | Bi-flow |
| Flow direction indicator | Arrow embossed |
| Fluid Group | 2 |
| Full travel time CurrDrive [s] | 16.7 s |
| Full travel time VoltDrive [s] | 33.3 s |
| Inlet connection type | Solder, ODM |
| Inlet size [mm] | 52 mm |
| Kv value [m³/h] | 27.1 m³/h |
| Lubricants compatibility | Oilfree applications |
| Manual operation option | AST-G service driver |
| Max allowed duty cycle [%] | 50 % |
| Max tot PowerCons CurrDrive[W] | 4.2 W |
| Max tot PowerCons VoltDrive[W] | 5.5 W |
| Max. Working Pressure [bar] | 37 bar |
| Max. Working Pressure [psig] | 536 psig |
| MaxOPD [bar] | 26 bar |
| MaxOPD [psi] | 377 psi |
| MaxOPD reverse CurrDrive [bar] | 10 bar |
| MaxOPD reverse CurrDrive [psi] | 145 psi |
| MaxOPD reverse VoltDrive [bar] | 10 bar |
| MaxOPD reverse VoltDrive [psi] | 145 psi |
| Motor type | Bi-polar |
| Volume | 22.788 Liter |
| EAN | 5715162704783 |
| MWP [bar] CRN | 32 bar |
| MWP [psig] CRN | 463 psig |
| Operating current max. [A] | 0.4 A |
| Outlet connection type | Solder, ODM |
| Outlet size [mm] | 52 mm |
| Packing format | Single pack |
| PED category | I |
| Phase current (peak) [mA] | 283 mA |
| Phase current (RMS) [mA] | 200 mA |
| Phase inductance [µH] | 85000 μH |
| Product accessories | Stepper valve accessories |
| Product group | Expansion valves |
| Product Name Description | Electric expansion valve |
| Quantity per packing format | 1 pc |
| Rated cap. cond. note | Full stroke open, normal flow |
| Rated cap. conditions [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| Rated cap. conditions [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| Rated capacity R1234ze [kW] | 1396 kW |
| Rated capacity R1234ze [TR] | 402 TR |
| Rated capacity R134a [kW] | 1786 kW |
| Rated capacity R134a [TR] | 507 TR |
| Rated capacity R513A [kW] | 1535 kW |
| Rated capacity R513A [TR] | 442 TR |
| Rated capacity R515B [kW] | 1357 kW |
| Rated capacity R515B [TR] | 390 TR |
| REACH Candidate List substances |
Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9) |
| Refrigerant temperature [ºC] [max] | 95 °C |
| Refrigerant temperature [ºC] [min] | -40 °C |
| Refrigerant temperature [ºF] [max] | 203 °F |
| Refrigerant temperature [ºF] [min] | -40 °F |
| Refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| Resistance [kOhm] | 0.1 kOhm |
| SCIP dossier no. | c81a3c50-9710-4373-be75-2652b16aea76 |
| Serviceable | Stepper valve spare parts |
| Sightglass | Yes |
| Step mode | 2-phase full step |
| Total steps | 4999 (full steps) |
| Type | ETS 500L |
| UL approved refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| UL evaluated | Yes |
| Voltage [V] DC | 12 V |
