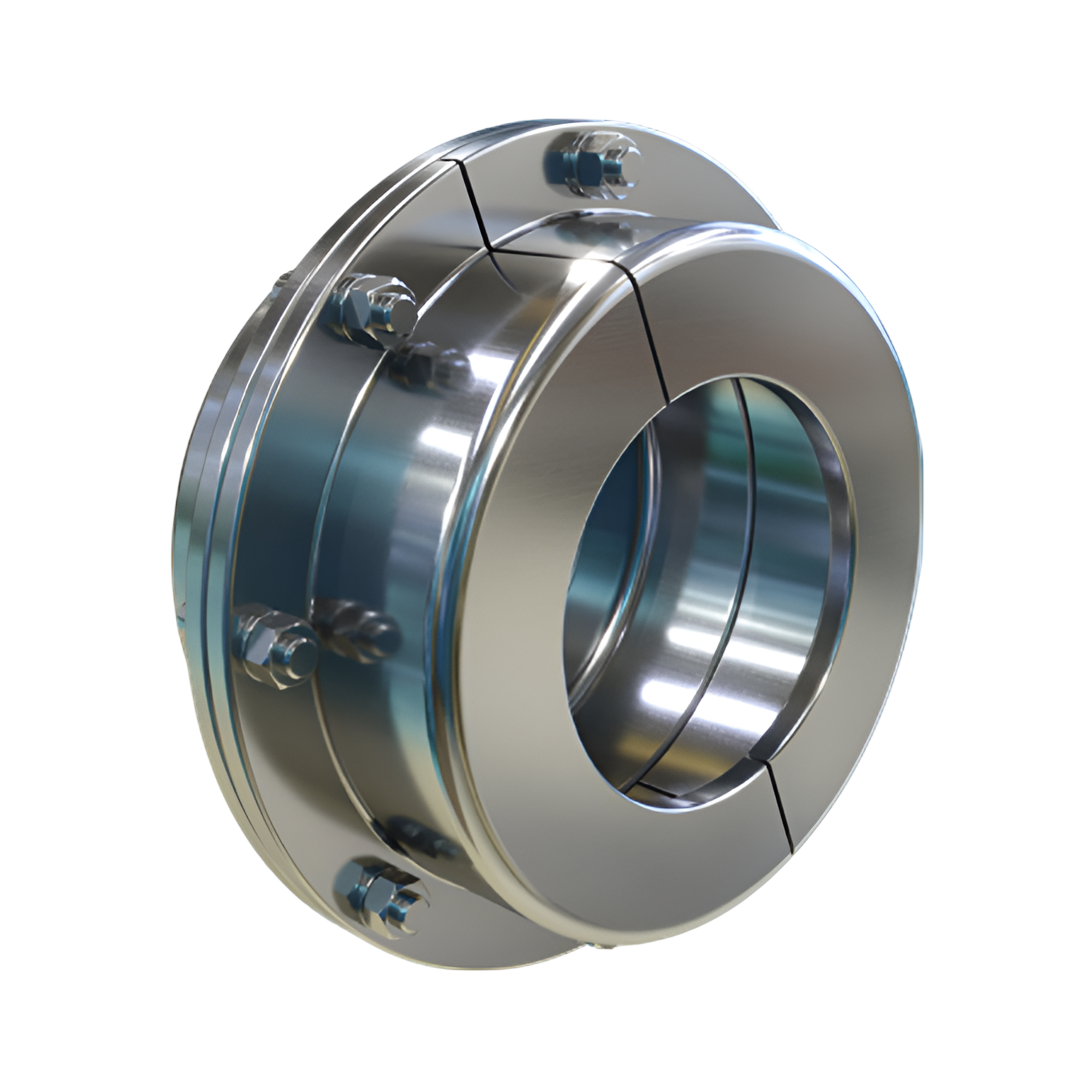

Couplings Martin Go-Flex Coupling with Vertical or Vertical/Horizontal Split Cover Dimensions/Ratings GF100
Couplings Martin Go-Flex Coupling with Vertical or Vertical/Horizontal Split Cover Dimensions/Ratings GF100
Martin
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
1,886.36 ฿
Regular price
Sale price
1,886.36 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด Couplings Martin Go-Flex Coupling with Vertical or Vertical/Horizontal Split Cover Dimensions/Ratings GF100
Martin Couplings คืออุปกรณ์ที่ใช้เชื่อมต่อเพลาสองเพลาเข้าด้วยกัน เพื่อถ่ายทอดแรงบิด (Torque) และกำลังจากต้นกำลัง เช่น มอเตอร์ไฟฟ้า เครื่องยนต์ หรือเกียร์ ไปยังเครื่องจักรหรืออุปกรณ์ปลายทาง โดยได้รับการออกแบบให้สามารถรองรับสภาวะการทำงานที่หลากหลาย ทั้งงานความเร็วสูง งานที่มีแรงสั่นสะเทือน งานที่ต้องการการดูดซับแรงกระแทก หรือแม้แต่งานที่เพลามีการเยื้องศูนย์ (Misalignment)
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- คัปปลิ้งแบบยืดหยุ่น ช่วยดูดซับแรงสั่นสะเทือนและแรงกระแทก
- ถ่ายทอดกำลังได้ราบรื่น ลดแรงกระชากในระบบส่งกำลัง
- รองรับการเยื้องศูนย์ของเพลาได้ดี
- ฝาครอบแบบแยกแนวตั้ง หรือแยกทั้งแนวตั้งและแนวนอน
- เพิ่มความปลอดภัย ป้องกันการสัมผัสชิ้นส่วนที่หมุน
- ออกแบบให้เหมาะกับงานบำรุงรักษาและงานหน้างาน
การติดตั้ง
- ติดตั้งได้สะดวกโดยไม่ต้องถอดฮับหรือเพลา
- เหมาะกับงานซ่อมบำรุงและงานปรับปรุงระบบ
- ฝาครอบแบบแยกช่วยลดเวลาในการติดตั้ง
- สามารถเปิด–ปิดฝาครอบเพื่อตรวจสอบได้ง่าย
- เหมาะกับพื้นที่ติดตั้งที่เข้าถึงได้จำกัด
การใช้งาน
- ใช้ในระบบส่งกำลังของมอเตอร์และเครื่องจักร
- เหมาะสำหรับปั๊ม พัดลม เกียร์ และอุปกรณ์อุตสาหกรรม
- เหมาะกับระบบที่ต้องการตรวจสอบหรือบำรุงรักษาบ่อย
- ใช้งานได้ดีในสภาพแวดล้อมอุตสาหกรรมทั่วไป
- ช่วยเพิ่มความปลอดภัย ความเสถียร และอายุการใช้งานของระบบส่งกำลัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดคัปปลิ้ง | GF100 |
| เส้นผ่านศูนย์กลางรูไพลอต | 2-1/8 |
| ขนาดรูสูงสุด พร้อมร่องลิ่มสี่เหลี่ยม | 7 |
| รอบต่อนาทีสูงสุด* | 2.400 |
| แรงบิดสูงสุด (ปอนด์-นิ้ว) | 345.000 |
| A (นิ้ว) | 14.28 |
| B (นิ้ว) | 5.92 |
| D1 (นิ้ว) | 17.75 |
| D2 (นิ้ว) | 9.5 |
| D3 (นิ้ว) | 12.8 |
| C (นิ้ว) | 5.74 |
| ค่า E ขั้นต่ำ | 0.288 |
| ค่า E สูงสุด | 0.397 |
| F (นิ้ว) | 7.26 |
| G (นิ้ว) | 4.45 |
| H (นิ้ว) | 7.32 |
| J (นิ้ว) | 3.35 |
| น้ำหนัก ◊ (ปอนด์) | 410 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภทคัปปลิ้ง | Go-Flex Coupling |
| รูปแบบฝาครอบ | Vertical Split Cover และ Vertical/Horizontal Split Cover |
| วัตถุประสงค์การใช้งาน | ใช้เชื่อมต่อเพลาขับและเพลาตามเพื่อถ่ายทอดกำลัง |
| ลักษณะโครงสร้างฝาครอบ | ฝาครอบแยกตามแนวตั้ง และแบบผสมแนวตั้งกับแนวนอน |
| ความสะดวกในการติดตั้ง | ติดตั้งและถอดประกอบได้โดยไม่ต้องถอดเพลา |
| หลักการทำงาน | ใช้ชิ้นส่วนยืดหยุ่นช่วยถ่ายแรงบิดและดูดซับแรงกระแทก |
| การดูดซับแรงสั่นสะเทือน | ลดแรงสั่นสะเทือนจากระบบขับเคลื่อน |
| การชดเชยแนวเพลา | รองรับการเยื้องศูนย์ของเพลาในระหว่างการทำงาน |
| วัสดุฮับ | เหล็กคาร์บอน |
| คุณสมบัติของวัสดุ | แข็งแรง เหมาะกับงานอุตสาหกรรม |
| การป้องกัน | ป้องกันฝุ่น สิ่งสกปรก และการสัมผัสชิ้นส่วนที่หมุน |
| ความปลอดภัย | เพิ่มความปลอดภัยในการใช้งานระบบ |
| การบำรุงรักษา | ตรวจสอบและบำรุงรักษาได้ง่าย |
| การหล่อลื่น | ไม่ต้องการการหล่อลื่น |
| ความเหมาะสมของงาน | เหมาะสำหรับระบบส่งกำลังในโรงงานอุตสาหกรรม |
| การใช้งานต่อเนื่อง | รองรับการทำงานต่อเนื่องของระบบ |
