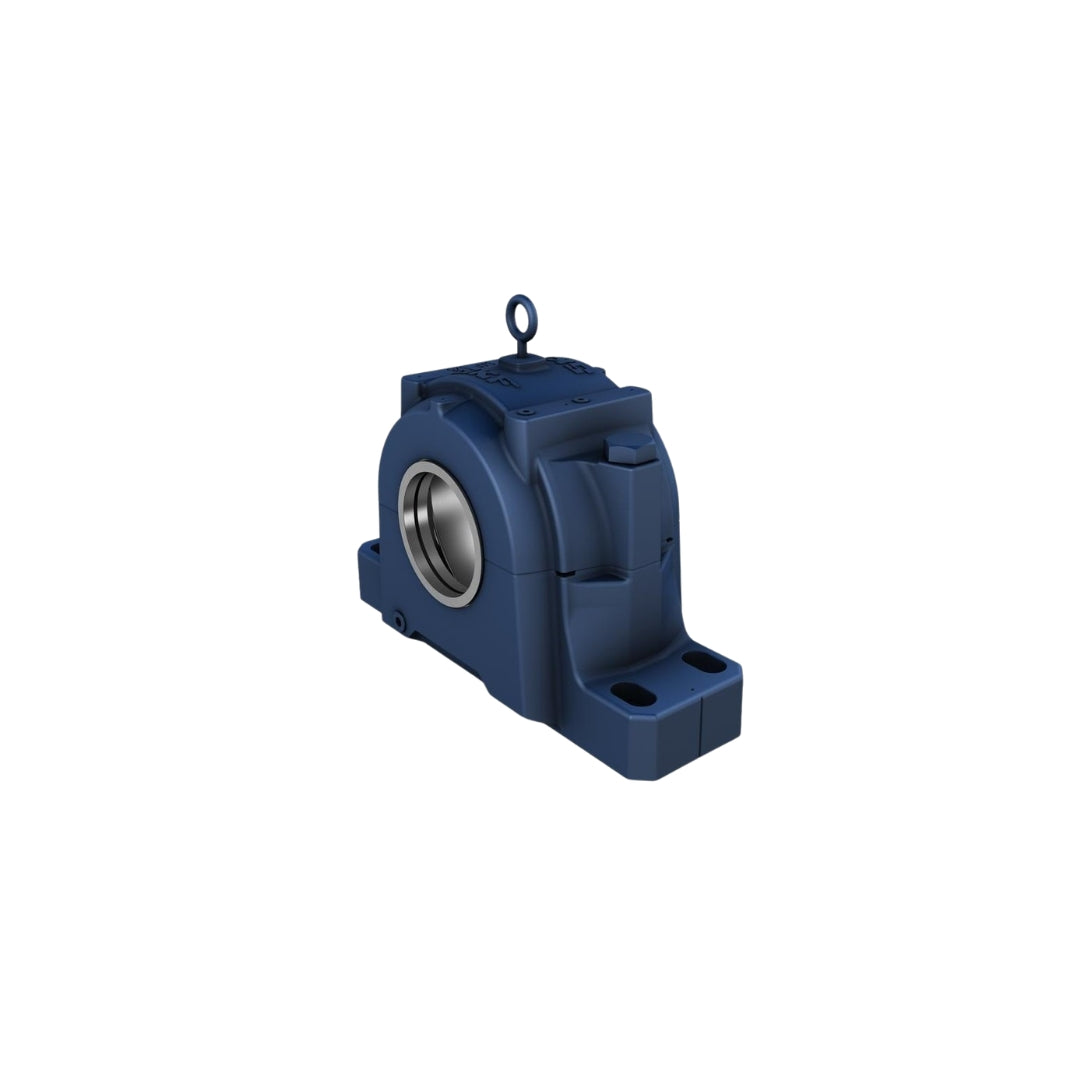

• เสื้อตลับลูกปืน SKF SNL 522-619
1 1

เสื้อตลับลูกปืน SKF SNL 524-620

เสื้อตลับลูกปืน SKF SNL 524-620

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SKF

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
13,000.00 ฿
13,000.00 ฿
Sale Sold out

รายละเอียด เสื้อตลับลูกปืน SKF SNL 524-620

ทำความเข้าใจเสื้อตลับลูกปืน SKF SNL 524-620 ตัวเรือนตลับลูกปืนมาตรฐานโลกจาก SKF ผลิตจากเหล็กหล่อคุณภาพสูง แข็งแกร่งทนทาน ช่วยปกป้องตลับลูกปืนภายในและรองรับแรงกระแทกในอุตสาหกรรมหนักได้อย่างสมบูรณ์แบบ

คุณสมบัติ

  • โครงสร้างเสื้อตลับลูกปืนแยกส่วน (Split Plummer Block) มาตรฐานโลก: รุ่น SNL 524-620 ออกแบบมาเพื่อให้รองรับตลับลูกปืนขนาดใหญ่ได้อย่างมั่นคง แข็งแรง และปลอดภัยต่อแรงกดกระแทกมหาศาล
  • วัสดุเหล็กหล่อคุณภาพสูงและความแข็งแกร่งของฐานยึด: เนื้อเหล็กหล่อเกรดพิเศษทนต่อแรงดึงและแรงอัดสูง ฐานยึดหนาแน่นพร้อมรูน็อตยึดที่ออกแบบมาให้กระจายน้ำหนักได้ทั่วถึง ป้องกันการบิดตัวของโครงสร้าง
  • ระบบซีลอเนกประสงค์และการบำรุงรักษาง่าย: ตัวเสื้อรองรับชุดซีลหลากหลายรูปแบบตามสภาพหน้างาน (เช่น ซีลปากยาง, ซีลสักหลาด หรือซีลลาบีรินธ์) และการออกแบบที่แยกส่วนบน-ล่าง ช่วยให้การถอดประกอบหรือเปลี่ยนตลับลูกปืนภายในทำได้อย่างสะดวกรวดเร็ว

ข้อมูลจำเพาะ

  • วิศวกรรมโครงสร้างเหล็กหล่อเหนียว (Pillow Block Housing): ให้ความแข็งแกร่งเป็นเลิศในการรองรับแรงกระแทกและแรงสั่นสะเทือนจากเครื่องจักรกำลังขับสูง
  • ระบบระบายความร้อนที่มีประสิทธิภาพ: ตัวเรือนรุ่น SNL ถูกออกแบบตามหลักอากาศพลศาสตร์และการถ่ายเทความร้อน ช่วยลดอุณหภูมิสะสมภายในตลับลูกปืนขณะปฏิบัติงานต่อเนื่อง
  • ความยืดหยุ่นในการเลือกใช้ซีล: รองรับตัวเลือกซีลหลากหลายรูปแบบ เช่น ซีลลาบิรินธ์หรือซีลยาง เพื่อให้เหมาะสมกับฝุ่นละอองและสภาพแวดล้อมหน้างานที่แตกต่างกัน
belt
Category / Section Symbol / Parameter Value / Specification Description
Dimensions / BEARING SEAT Da 215 mm Diameter of bearing seat
G7 Tolerance class of bearing seat diameter
Ca 86 mm Width of bearing seat
H1 140 mm Centre height of bearing seat
Dimensions / OUTSIDE DIMENSIONS Db 157.5 mm Bore diameter
A 185 mm Overall width
A1 120 mm Foot width
G1 1/8-27 NPSF Thread of relubrication holes
H 271 mm Overall height
H2 45 mm Foot height
L 410 mm Overall length
J 350 mm Distance between attachment bolts
N 32 mm Length of attachment bolt hole
N1 26 mm Width of attachment bolt hole
Dimensions / SEAL GROOVES A3 151 mm Inside width between seal grooves
A4 6 mm Width of seal groove
A5 11 mm Distance to seal groove back face
A6 15 mm Width at bore diameter
Dc 167.5 mm Diameter of seal groove
DOWEL PINS Jo 378 mm Distance between dowel pins
J7 44 mm Axial offset of dowel pins
N4 max. 8 mm Diameter of dowel pins
Calculation data / BREAKING LOADS P0° 800 kN Breaking load at 0° load angle (if the housing is not supported over its entire base)
P55° 790 kN Breaking load at 55° load angle
P90° 470 kN Breaking load at 90° load angle
P120° 350 kN Breaking load at 120° load angle
P150° 320 kN Breaking load at 150° load angle
P180° 400 kN Breaking load at 180° load angle
Pa 260 kN Breaking load, axial
Calculation data / YIELD POINTS OF CAP BOLTS Q120° 620 kN Load to reach yield point at 120° load angle
Q150° 360 kN Load to reach yield point at 150° load angle
Q180° 310 kN Load to reach yield point at 180° load angle
Materials Housing material Cast iron Housing material
Corrosion protection Paint - in accordance with ISO 12944-2, corrosivity category C2 Corrosion protection
Mounting information G 24 mm Recommended diameter of attachment bolts
665 N·m Recommended tightening torque for attachment bolts
M20x120 Size of cap bolts
200 N·m Tightening torque for cap bolts
M10 Size of eye bolt
630 g Initial grease fill, 20%
1000 g Initial grease fill, 40%

ข้อมูลทางเทคนิค

  • เสื้อตลับลูกปืน SKF SNL 524-620 เสื้อตลับลูกปืนแบบแยกส่วนยอดนิยมระดับโลก: โครงสร้างเหล็กหล่อคุณภาพสูงที่ถูกพัฒนาให้เป็นตัวเลือกอันดับหนึ่งด้านความแข็งแกร่งและความคุ้มค่าทางเศรษฐศาสตร์
  • วิศวกรรมการระบายความร้อนที่มีประสิทธิภาพ: ฐานเสื้อออกแบบให้ถ่ายเทความร้อนได้ดีเยี่ยม ช่วยรักษากลไกภายในให้ทำงานได้อย่างเสถียร
  • ความยืดหยุ่นในการเลือกใช้ซีล: รองรับการเปลี่ยนรูปแบบซีลหลากหลายรุ่นตามสภาพแวดล้อมหน้างานจริง ลดความจำเป็นต้องใช้เสื้อสั่งทำพิเศษ

Q&A 20 คำถามที่พบบ่อยเกี่ยวกับตลับลูกปืน (Bearing)

อ่านบทความ

ตลับลูกปืนคืออะไรและมีกี่ประเภท?

อ่านบทความ
View full details

รายละเอียด เสื้อตลับลูกปืน SKF SNL 522-619

  • เส้นผ่าศูนย์กลางภายใน 120 mm
  • มีเฉพาะเสื้อชนิดปรับศูนย์ได้
  • มีรูเติมจาระบีและร่องภายในรูเสื้อ
  • จำนวน 1 ชิ้น

ขนาดตลับลูกปืน

da

120 mm

Shaft diameter

Ca

135 mm

Shaft diameter

Ca

86 mm

Width of bearing seat

Da

215 mm

Diameter of bearing seat

Db

157.5 mm

Bore diameter

A

185 mm

Width

A1

120 mm

Foot width

H

271 mm

Height

H1

140 mm

Centre height of bearing seat

H2

45 mm

Foot height

J

350 mm

Distance between attachment bolts

L

410 mm

Length

N

32 mm

Length of attachment bolt hole

N1

26 mm

Width of attachment bolt hole

DOWEL PINS

J6

378 mm

Distance between dowel pins

J7

44 mm

Axial offset of dowel pins

N4

max.8 mm

Diameter of dowel pins

น้ำหนัก

28.6 kg
