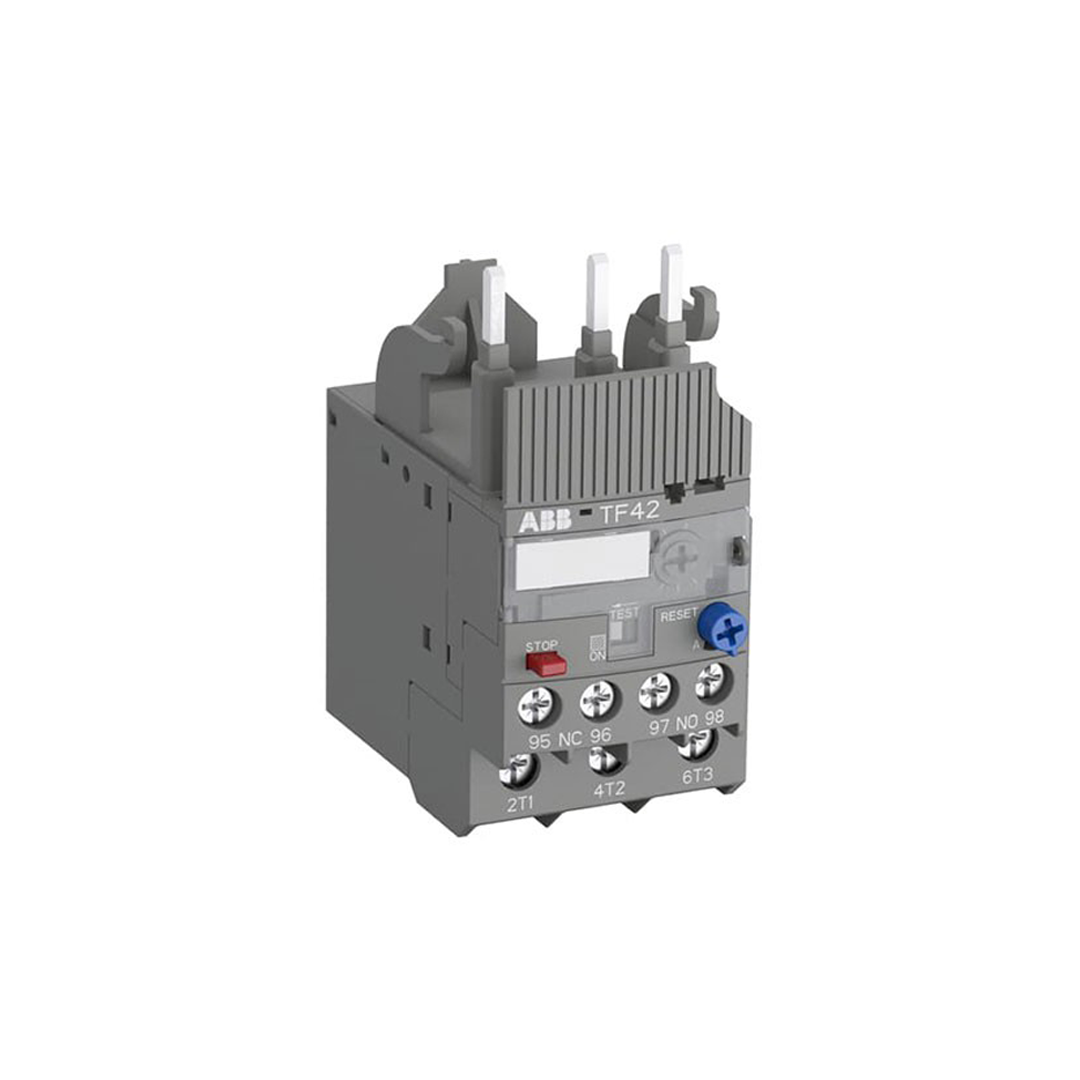

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF42 รหัสสินค้า TF42-0.41

โอเวอร์โหลดรีเลย์รุ่น TF42-0.41 จาก ABB คือโซลูชันด้านความปลอดภัยที่ออกแบบมาสำหรับคอนแทคเตอร์รุ่น AF09-AF42 การทำงานอาศัยกลไกทางกลศาสตร์ความร้อนที่ตอบสนองต่อกระแสไฟฟ้าเกินขนาดได้อย่างไว้วางใจได้ เทคโนโลยีของ ABB ให้ความสำคัญกับการชดเชยอุณหภูมิรอบข้าง (Ambient Temperature Compensation) ทำให้การตัดวงจรมีความแม่นยำสูงไม่ว่าสภาพอากาศภายนอกจะเปลี่ยนแปลงไปอย่างไร อุปกรณ์ชิ้นนี้ช่วยป้องกันปัญหาขดลวดมอเตอร์ละลายหรือลัดวงจร เป็นส่วนประกอบสำคัญที่ผลักดันให้สายการผลิตทำงานได้อย่างราบรื่นและปลอดภัยตามมาตรฐานยุโรป

คุณสมบัติ

• เหมาะสำหรับการประกอบตรงเข้ากับคอนแทคเตอร์ AF09-AF42 โดยไม่ต้องใช้ฐานเสริม
• โมเดล TF42-0.41 ทนทานต่อการใช้งานหนักในระบบควบคุมมอเตอร์ไฟฟ้า
• ระบบเซนเซอร์ตรวจจับความร้อนทำงานแม่นยำในทุกสภาพแวดล้อมการติดตั้ง
• รองรับการซีลหน้าปัดเพื่อป้องกันการเปลี่ยนค่าการตั้งค่าโดยไม่ได้รับอนุญาต
• ดีไซน์กะทัดรัด ช่วยให้การบำรุงรักษาในตู้ควบคุมไฟฟ้าทำได้ง่ายขึ้น

ข้อมูลจำเพาะ

• พารามิเตอร์การป้องกันกระแสของรหัส TF42-0.41 ถูกตั้งลิมิตไว้สำหรับการใช้งานกับโหลดไม่เกิน 0.41 แอมแปร์
• ขาสัญญาณทองแดงถูกจัดเรียงมาให้สอดรับกับช่องเสียบของชุดคอนแทคเตอร์ AF09-AF42 อย่างสมบูรณ์
• ชิ้นส่วนภายในมีการเคลือบสารป้องกันความชื้น เหมาะกับการใช้งานคู่กับมอเตอร์ขนาด 0.41A ในพื้นที่หลากหลาย
• ลดปัญหาความคลาดเคลื่อนของการตัดวงจรด้วยวงจรชดเชยอุณหภูมิที่ทำงานได้ถึง 60 องศาเซลเซียส
• รองรับการล็อกหน้าปัดปรับกระแสเพื่อป้องกันผู้ไม่เกี่ยวข้องมาเปลี่ยนแปลงการตั้งค่าของตัวเครื่อง

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
0.31 ... 0.41	2.0 A, fuse type gG	10	TF42-0.41	1SAZ721201R1014	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 0.41 แอมแปร์ (ระบุเฉพาะรหัส TF42-0.41)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF42 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-0.41
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 0.41 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF42
