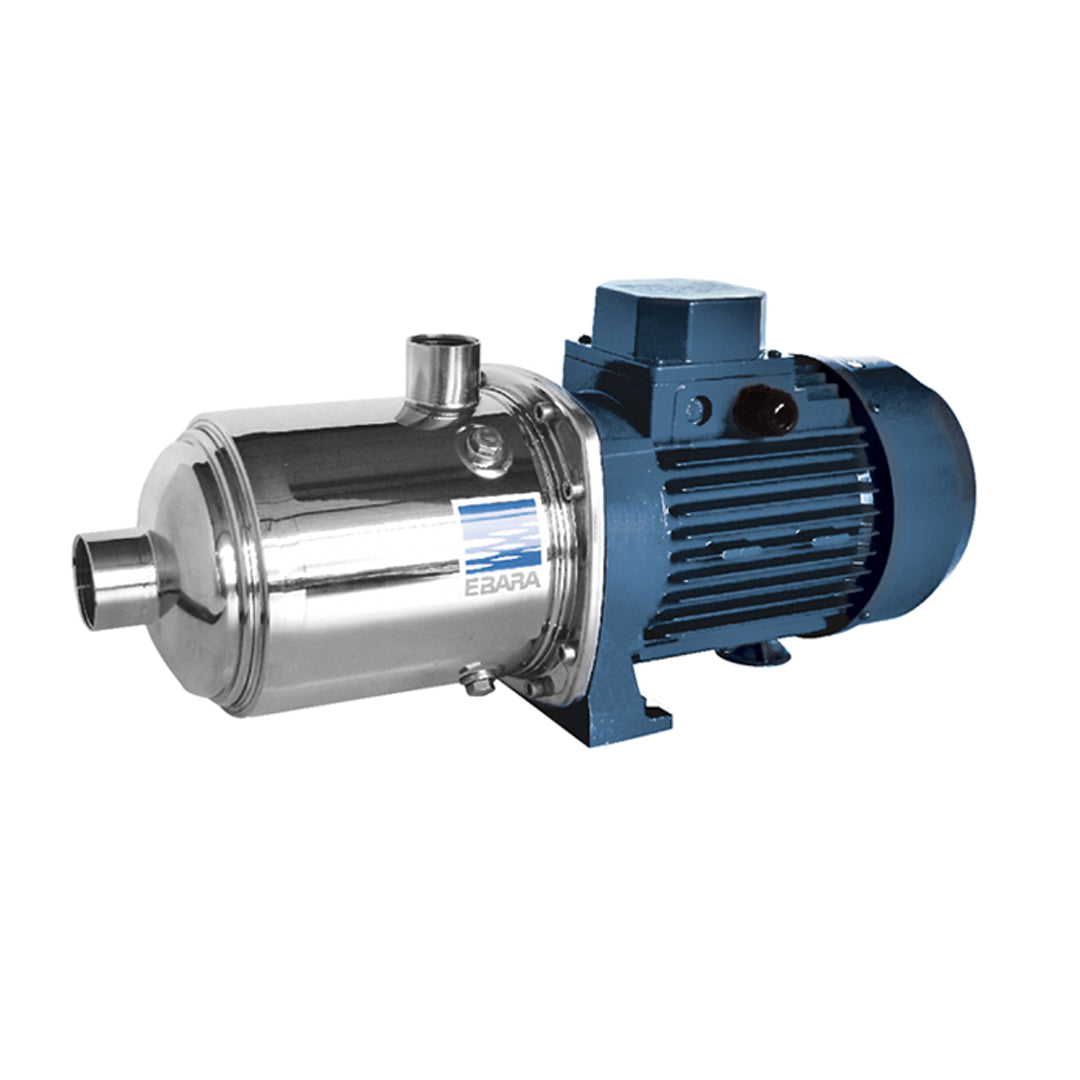

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code MATRIX 3-6T/0.9

ปั๊มน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal Multistage Centrifugal Pump) EBARA รุ่น MATRIX โครงสร้างทำจากสแตนเลส AISI 304 ทั้งตัว แข็งแรงทนทาน ออกแบบมาสำหรับการสูบน้ำสะอาด น้ำที่มีฤทธิ์กัดกร่อนเจือจาง สารละลายไกลคอล หรือของเหลวที่มีความหนืดปานกลาง เหมาะสำหรับงานเพิ่มแรงดันน้ำ (Pressure Boosting) ระบบบำบัดน้ำ งานซักล้างอุตสาหกรรม ระบบทำความเย็น/ความร้อน และได้รับมาตรฐาน WRAS/DM174 สำหรับใช้กับน้ำดื่มได้

คุณสมบัติ

• โครงสร้างสแตนเลส 304: ชิ้นส่วนที่สัมผัสน้ำทั้งหมด (Casing, Impeller, Intermediate casing, Shaft) ผลิตจากสแตนเลสเกรด EN 1.4301 (AISI 304) ป้องกันสนิมและทนทาน
• ระบบหลายใบพัด (Multistage): ช่วยสร้างแรงดันน้ำได้สูง และทำงานเงียบ
• มาตรฐานความปลอดภัย: ผ่านการรับรอง WRAS และ DM174/2004 สามารถใช้กับระบบน้ำดื่มได้
• ซีลกันรั่วคุณภาพ: ใช้ Mechanical Seal แบบ Ceramic/Carbon/EPDM เป็นมาตรฐาน และมีวัสดุพิเศษให้เลือกสำหรับงานอุณหภูมิสูง

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, สารละลายที่มีฤทธิ์กัดกร่อนปานกลาง, ไกลคอล
• อุณหภูมิของเหลว: รุ่นมาตรฐาน: -15 °C ถึง +85 °C
• อุณหภูมิของเหลว: รุ่นพิเศษ (High Temp): สูงสุด +110 °C
• แรงดันใช้งานสูงสุด: 1.0 MPa (10 bar)
• ขนาดท่อดูด/ส่ง (เกลียว): Matrix 3: G 1 นิ้ว / G 1 นิ้ว
• ขนาดท่อดูด/ส่ง (เกลียว): Matrix 5: G 1-1/4 นิ้ว / G 1 นิ้ว
• ขนาดท่อดูด/ส่ง (เกลียว): Matrix 10: G 1-1/2 นิ้ว / G 1-1/4 นิ้ว
• ขนาดท่อดูด/ส่ง (เกลียว): Matrix 18: G 2 นิ้ว / G 1-1/2 นิ้ว
• วัสดุหลัก: สแตนเลส AISI 304

Pump Type	Dimensions [mm]													Weight [kgf]
	D1	D2	B	C	D	F	H3 (3~)	H4 (1~)	L	R	T (1~)	V (3~)	W
MATRIX 3-2T/0.45M	1"	1"	360	171	-	103	-	200	86.5	151.5	PG11	-	88 ÷ 97	9
MATRIX 3-2T/0.45			360	171	-	103	192	-	-	151.5	-	M16x1.5	88 ÷ 97	9.2
MATRIX 3-3T/0.65M			360	171	-	103	-	200	86.5	151.5	PG11	-	88 ÷ 97	11.5
MATRIX 3-3T/0.65			360	171	-	103	192	-	-	151.5	-	M16x1.5	88 ÷ 97	11.3
MATRIX 3-4T/0.65M			384	171	-	127	-	200	86.5	175.5	PG11	-	88 ÷ 97	12
MATRIX 3-4T/0.65			384	171	-	127	192	-	-	175.5	-	M16x1.5	88 ÷ 97	11.9
MATRIX 3-5T/0.75M			408	171	-	151	-	200	86.5	199.5	PG11	-	88 ÷ 97	12
MATRIX 3-5T/0.75			408	171	-	151	192	-	-	199.5	-	M16x1.5	88 ÷ 97	12.4
MATRIX 3-6T/0.9M			444	171	-	175	-	219	106	223.5	M20x1.5	-	88 ÷ 97	14,5
MATRIX 3-6T/0.9			444	171	-	175	192	-	-	223.5	-	M16x1.5	88 ÷ 97	13.6
MATRIX 3-7T/1.3M			518	198	110.5	199	-	226	112	247.5	M20x1.5	-	88 ÷ 97	19
MATRIX 3-7T/1.3			518	198	110.5	199	209	-	-	247.5	-	M20x1.5	88 ÷ 97	17.9
MATRIX 3-8T/1.3M			542	198	134.5	223	-	226	112	271.5	M20x1.5	-	88 ÷ 97	20.5
MATRIX 3-8T/1.3			542	198	134.5	223	209	-	-	271.5	-	M20x1.5	88 ÷ 97	18.7
MATRIX 3-9T/1.5M			566	198	158.5	247	-	226	112	295.5	M20x1.5	-	88 ÷ 97	21.5
MATRIX 3-9T/1.5			567	198	158.5	247	209	-	-	295.5	-	M20x1.5	88 ÷ 97	20.9

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: มีตั้งแต่ 0.45 kW ถึง 4.0 kW (0.6 HP ถึง 5.5 HP)
• ระบบไฟฟ้า: 1 เฟส: 230V ±10%
• ระบบไฟฟ้า: 3 เฟส: 230/400V ±10%
• ความเร็วรอบ: ประมาณ 2850 รอบต่อนาที (2 Poles)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• ระดับประสิทธิภาพมอเตอร์: IE2 (สำหรับบางรุ่น) และ IE3 (สำหรับรุ่น 3 เฟสส่วนใหญ่)

เอกสารข้อมูล

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code MATRIX 3-6T/0.9 Data sheet
