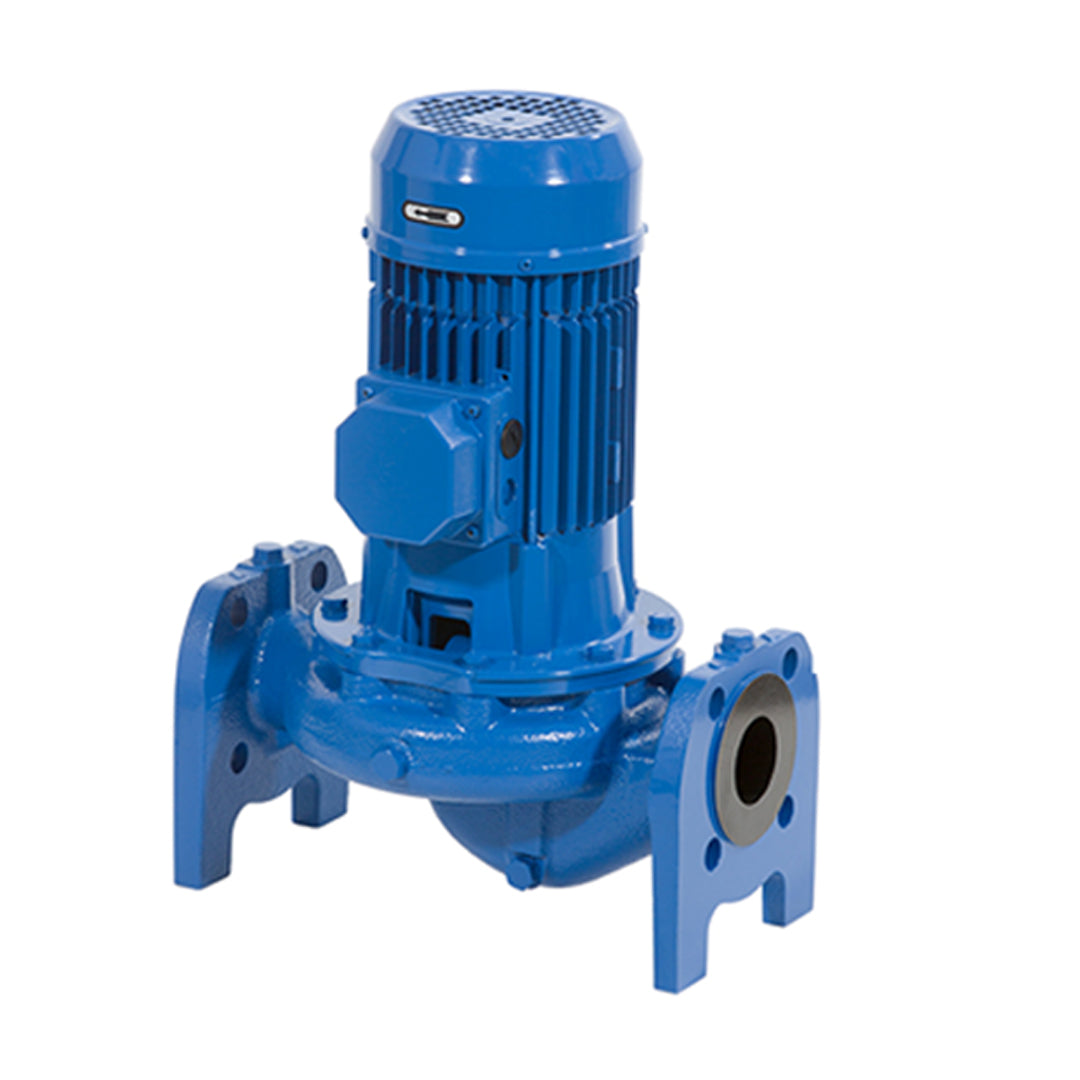

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3ES 4 Pole 100-160/1.5

ปั๊มน้ำหอยโข่งชนิดอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E และ 3ES ได้รับการออกแบบเน้นการประหยัดพลังงาน (Energy-saving design) โดยใช้เทคโนโลยี 3D Inverse Design ในการออกแบบใบพัดเพื่อให้ได้ประสิทธิภาพสูงสุดและลดขนาดตัวปั๊มให้กะทัดรัด โครงสร้างเป็นแบบ Back Pull-out ช่วยให้สามารถถอดชุดมอเตอร์และใบพัดออกมาตรวจสอบหรือซ่อมบำรุงได้ง่ายโดยไม่ต้องรื้อถอนท่อดูดและท่อส่ง และไม่ต้องทำการตั้งศูนย์ (Alignment) ใหม่ เหมาะสำหรับงานระบบปรับอากาศ (HVAC), งานหมุนเวียนน้ำร้อน, ระบบส่งน้ำทั่วไป และงานในโรงงานอุตสาหกรรม

คุณสมบัติ

• ประหยัดพลังงาน: ดีไซน์ใบพัดและโถปั๊มให้มีประสิทธิภาพสูง ลดการใช้พลังงานมอเตอร์
• บำรุงรักษาง่าย (Easy Maintenance): โครงสร้างแบบ Back Pull-out ถอดชิ้นส่วนได้โดยไม่ต้องยุ่งกับระบบท่อ และไม่ต้องตั้งศูนย์แกนเพลา
• ทนทานสูง: ใช้ตลับลูกปืนแบบปิด (Shield Bearings) ที่ไม่ต้องเติมจาระบีตลอดอายุการใช้งาน
• มาตรฐานสากล: ขนาดมิติตัวปั๊มอ้างอิงมาตรฐาน EN733 และใช้ Mechanical Seal ตามมาตรฐาน EN12756

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine) หรือน้ำผสมไกลคอล (ไม่เกิน 40%)
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• แรงดันใช้งานสูงสุด: 16 bar (1.6 MPa) หรือ 10 bar (1.0 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): รุ่น 32, 40, 50, 65 และ 80-100: สแตนเลส AISI 304
• วัสดุใบพัด (Impeller): รุ่น 80 อื่นๆ: สแตนเลส AISI 316
• วัสดุใบพัด (Impeller): รุ่น 100: สแตนเลส AISI 316L
• ซีลกันรั่ว: Mechanical Seal แบบ SiC/Carbon/EPDM เป็นมาตรฐาน (มีตัวเลือกอื่นสำหรับงานพิเศษ)

Model	Dimensions [mm]																Weight [ kgf ]
	Ø DN	Ø P	Ø K	S	L1	L2	H1	H2	H3	B1	B2	B3	G	I	n	A
32-200/0.55	32	76	100	18	440	220	100	118	450	144	140	139	0	160	4	140	39.4
40-200/0.55	40	84	110	18	340	170	100	118	450	146	146	139	14	160	4	150	38.7
40-200/0.75	40	84	110	18	340	170	100	118	450	146	146	139	15	160	4	150	35.2
50-160/0.55	50	99	125	20	340	170	115	118	465	134	126	139	18	160	4	165	32.4
50-200/0.75	50	99	125	20	440	220	115	118	465	148	141	139	0	160	4	165	38.7
50-200/1.1	50	99	125	20	440	220	115	130	512	148	141	148	0	180	4	165	46.1
50-200/1.5	50	99	125	20	440	220	115	130	512	148	141	148	0	180	4	165	47.7
65-125/0.55	65	118	145	20	360	180	105	118	455	136	126	139	18	160	4	185	34.3
65-160/0.75	65	118	145	20	360	180	105	118	455	141	141	139	0	160	4	185	38.9
65-160/1.1	65	118	145	20	360	180	105	235	502	141	141	148	0	180	4	185	47.8
65-200/1.5	65	118	145	20	475	237.5	125	130	522	151	141	148	0	180	4	185	52.0
65-200/2.2	65	118	145	20	475	237.5	125	142	573	151	141	155	0	196	4	185	55.7
80-160/1.5	80	132	160	22	440	220	115	130	512	146	141	148	0	180	8	200	62.9
80-200/2.2	80	132	160	22	500	250	115	142	563	160	141	155	0	196	8	200	65.1
80-200/3.0	80	132	160	22	500	250	115	142	563	160	141	155	0	196	8	200	66.8
100-160/1.5	100	156	180	24	550	275	140	144	551	173	141	148	0	177	8	230	76.3
100-160/2.2	100	156	180	24	550	275	140	156	602	173	141	155	0	196	8	230	99.8

ข้อมูลทางเทคนิค

• มอเตอร์: ไฟฟ้า 3 เฟส (TEFC), 2 Poles (~2900 rpm) หรือ 4 Poles (~1450 rpm)
• ระดับประสิทธิภาพมอเตอร์: IE2 สำหรับขนาด 0.37 - 0.55 kW
• ระดับประสิทธิภาพมอเตอร์: IE3 สำหรับขนาด 0.75 - 22 kW ขึ้นไป
• กำลังมอเตอร์: มีหลากหลายขนาดตั้งแต่ 0.37 kW ถึง 30 kW (ขึ้นอยู่กับรุ่นและรอบความเร็ว)
• ระบบไฟฟ้า: สูงสุด 4.0 kW: 230/400V ±10%, 50Hz
• ระบบไฟฟ้า: ตั้งแต่ 5.5 kW ขึ้นไป: 400/690V ±10%, 50Hz
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F (Temperature rise Class B)

เอกสารข้อมูล

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3ES 4 Pole 100-160/1.5Data Sheetปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3ES 4 Pole 100-160/1.5 Data Sheet
