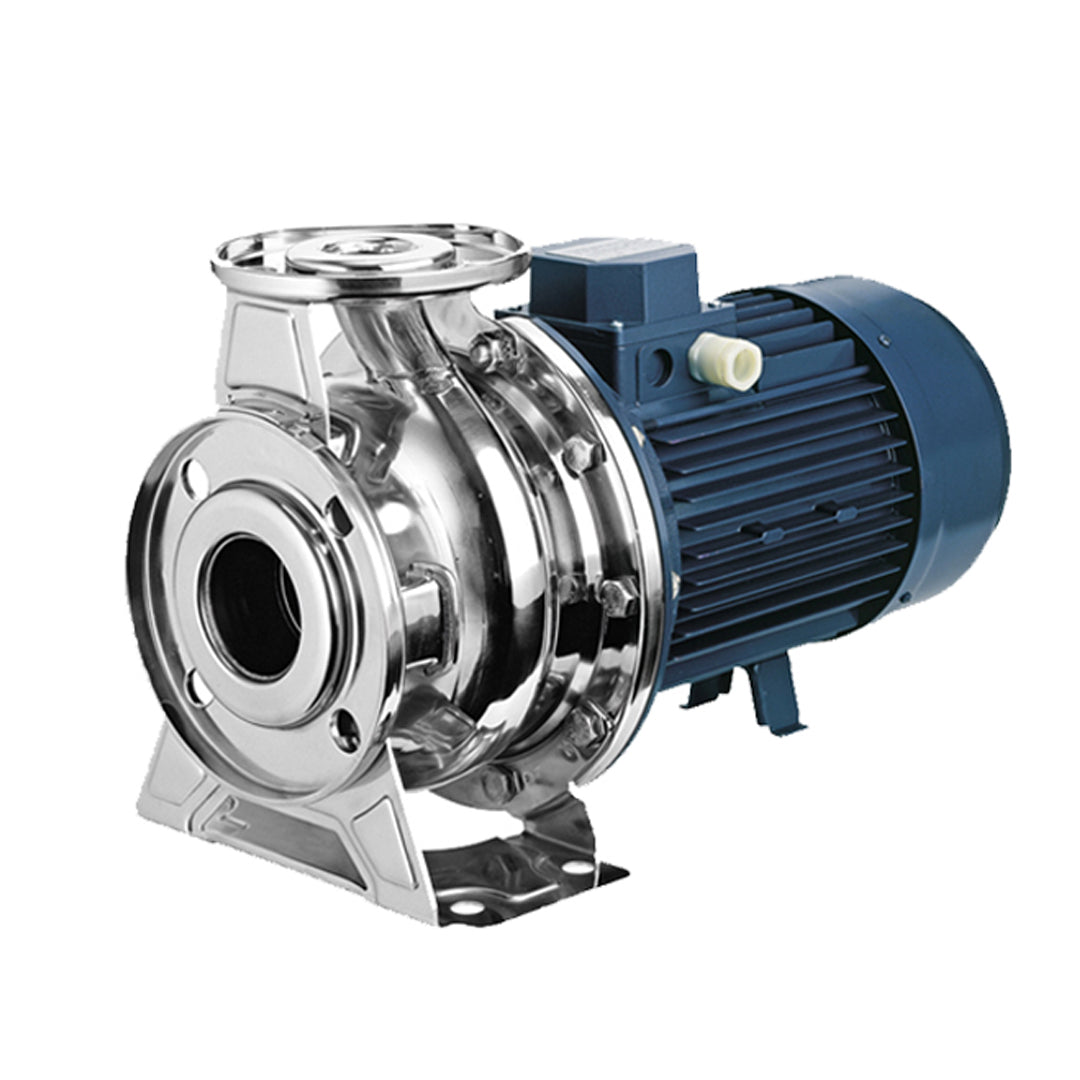

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3LMZ 65-200/22

ปั๊มน้ำหอยโข่ง EBARA 3 SERIES เป็นปั๊มแรงดันมาตรฐานอุตสาหกรรมแบบเพลาแนวนอน ความเร็วรอบสูง (2 Pole) ออกแบบสำหรับสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง เหมาะสำหรับงานระบบน้ำอุตสาหกรรม ระบบส่งน้ำ ระบบปรับอากาศ (HVAC) ระบบหล่อเย็น และงานอาคารขนาดใหญ่ โครงสร้างแข็งแรง ตัวเรือนและใบพัดผลิตจากสเตนเลสคุณภาพสูง ให้ประสิทธิภาพการทำงานดี เสถียร และรองรับการใช้งานต่อเนื่องในระยะยาว

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดปิด (Closed Centrifugal Impeller)
• ความเร็วรอบสูง 2 Pole ประมาณ 2,900 รอบ/นาที
• รองรับน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ตัวเรือน ใบพัด และฝาครอบผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึมและยืดอายุการใช้งาน
• หน้าแปลนมาตรฐาน EN 1092-1 ติดตั้งง่าย
• มีหลายรุ่นย่อย (3M, 3S, 3P, 3LM, 3LS, 3LP ฯลฯ) ให้เลือกตามลักษณะงาน
• ผ่านมาตรฐานการทดสอบ ISO 9906:2012

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: ใบพัดปิดแบบ Centrifugal
• ขนาดปั๊ม: DN32 – DN80
• ขนาดหน้าแปลนดูด: DN50 – DN100
• ขนาดหน้าแปลนส่ง: DN32 – DN80
• มาตรฐานการทดสอบสมรรถนะ: ISO 9906:2012 – Grade 3B

Model	Dimensions [mm]																Weight [kgf]
	Ø DN1	Ø P1	Ø K1	Ø D1	S1	Z	Ø DN2	Ø P2	Ø K2	Ø D2	Fig.	H	H1	H2	B	C
50-200/15	65	115	145	185	16	4	50	95	125	165	2	360	160	200	723	190.5	105.1
65-160/15	80	134	160	200	18	8	65	115	145	185	2	360	160	200	732	199.5	107.1
65-200/15	80	134	160	200	18	8	65	115	145	185	1	405	180	225	732	-	110.1
65-200/18.5	80	134	160	200	18	8	65	115	145	185	1	405	180	225	732	-	125.3
65-200/22	80	134	160	200	18	8	65	115	145	185	1	405	180	225	732	-	136.1

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: 1 เฟส และ 3 เฟส (ขึ้นกับรุ่น)
• ระดับประสิทธิภาพมอเตอร์: IE2 (1 เฟส)
• ระดับประสิทธิภาพมอเตอร์: IE3 (3 เฟส)
• กำลังมอเตอร์: ประมาณ 1.1 – 55 kW
• แรงดันไฟฟ้า: 1 เฟส: 230V ±10%
• แรงดันไฟฟ้า: 3 เฟส: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ประมาณ 62–75 dB(A) (ขึ้นกับรุ่นและกำลังมอเตอร์)

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3LMZ 65-200/22 Data sheet
