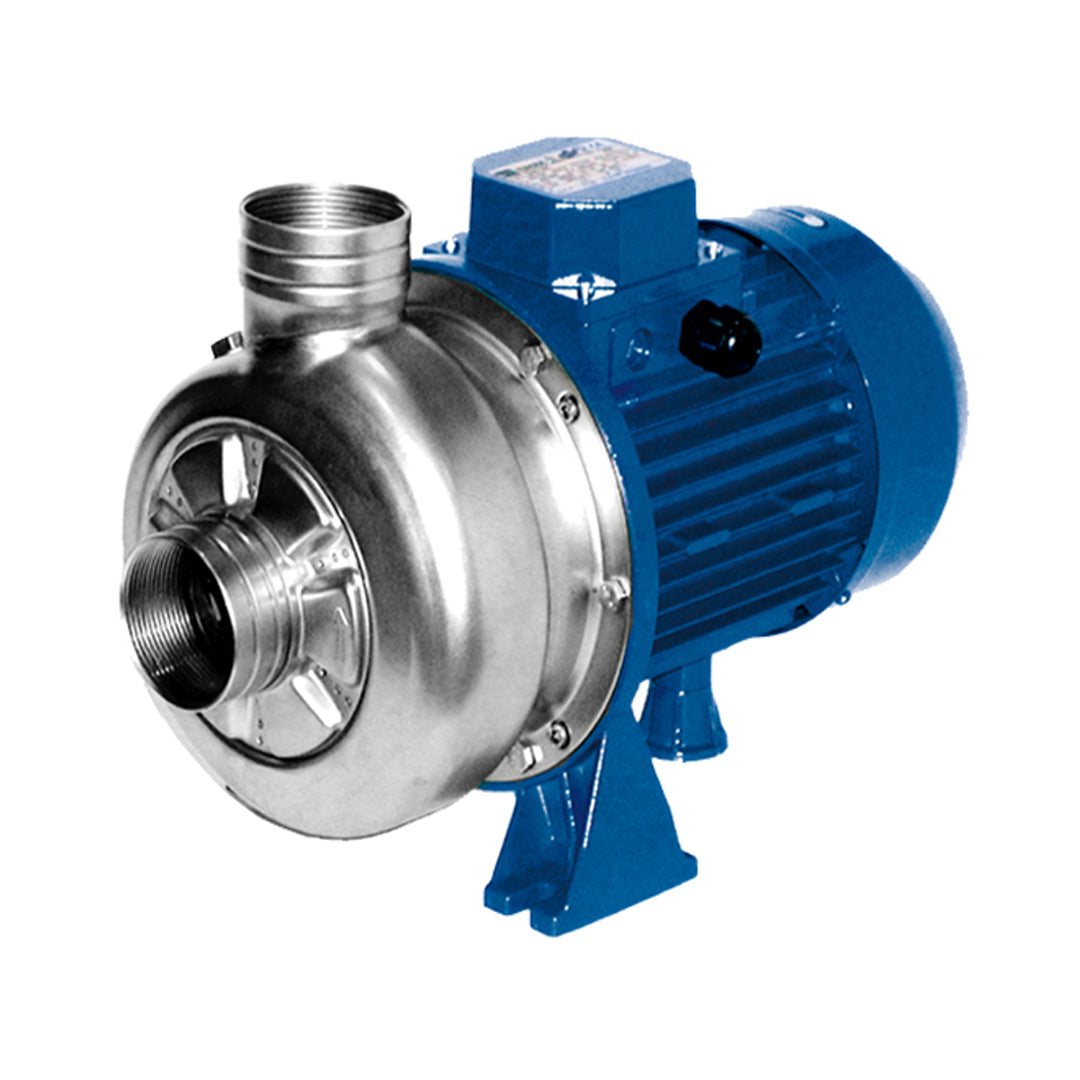

ปั๊มหอยโข่ง ชนิดข้อต่อ Victaulic Connection Centrifugal Pump EBARA code DWC-N 500/3.0

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น DWC เป็นปั๊มชนิดใบพัดปิด (Closed Centrifugal Impeller) ผลิตจากสแตนเลส AISI 304 ออกแบบมาเป็นพิเศษสำหรับการสูบของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง สารละลายไกลคอล (Glycol solutions) หรือน้ำที่มีสิ่งเจือปนเล็กน้อย เหมาะอย่างยิ่งสำหรับการใช้งานในระบบเครื่องล้างอุตสาหกรรม (Industrial washing equipments) ระบบทำความเย็น (Chillers) และระบบปรับอากาศ เนื่องจากสามารถรองรับช่วงอุณหภูมิของเหลวได้กว้างมาก โดยมีให้เลือกทั้งแบบเชื่อมต่อด้วยข้อต่อ Victaulic (รุ่น DWC-V) และแบบเกลียว (รุ่น DWC-N)

คุณสมบัติ

• โครงสร้างสแตนเลสคุณภาพสูง: ตัวเรือน (Casing), ใบพัด (Impeller), ฝาครอบตัวเรือน (Casing cover) และเพลาส่วนที่สัมผัสน้ำ ผลิตจากสแตนเลสเกรด EN 1.4301 (AISI 304) แข็งแรงและทนต่อการกัดกร่อน
• รูปแบบการเชื่อมต่อหลากหลาย รุ่น DWC-V: เชื่อมต่อแบบ Victaulic (Ø 2 นิ้ว / 60.3 มม.) เหมาะสำหรับการติดตั้งที่รวดเร็วและทนต่อแรงสั่นสะเทือน มาพร้อมฉนวนหุ้มตัวปั๊ม (Insulation) เป็นอุปกรณ์มาตรฐาน (ในรุ่นมาตรฐาน)
• รูปแบบการเชื่อมต่อหลากหลาย รุ่น DWC-N: เชื่อมต่อแบบเกลียว (G 2 นิ้ว) สำหรับงานติดตั้งทั่วไป
• รองรับอุณหภูมิสูง: สามารถใช้งานกับของเหลวที่มีอุณหภูมิได้ตั้งเแต่ -15°C ถึง +120°C
• ซีลกันรั่วทนทาน: ใช้ Mechanical Seal แบบ Ceramic/Carbon/EPDM เป็นมาตรฐาน และมีตัวเลือกวัสดุอื่นสำหรับงานพิเศษ

ข้อมูลจำเพาะ

• ประเภทของเหลว: ของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง, สารละลายไกลคอล, น้ำในระบบล้างอุตสาหกรรม (ไม่เหมาะกับน้ำสะอาดบริสุทธิ์)
• แรงดันใช้งานสูงสุด: 0.8 MPa (8 bar)
• ขนาดท่อดูด/ส่ง: DWC-V: Victaulic Ø 2 นิ้ว (60.3 มม.)
• ขนาดท่อดูด/ส่ง: DWC-N: เกลียว G 2 นิ้ว
• วัสดุเสื้อปั๊มและใบพัด: สแตนเลส AISI 304
• วัสดุขาตั้ง/ขายึด (Bracket): อลูมิเนียม (Aluminium)
• มาตรฐานการทดสอบ: ISO 9906:2012 Grade 3B

Pump type	Dimensions [mm]								Weight [kgf]
	B	(*)	C	(*)	H3	(*)	V	(*)		(*)
DWC-N 300/1.1	372	397	197	197	239	239	PG11	M20x1.5	14,5	15,4
DWC-N 300/1.5	385	397,5	197	197	239	239	PG11	M20x1.5	16	16,9
DWC-N 500/1.5	385	397,5	197	197	239	239	PG11	M20x1.5	16,5	17,4
DWC-N 500/2.2	418	396,5	230 ÷ 241	197	244	239	PG13.5	M20x1.5	20,3	20,3
DWC-N 500/3.0	457	457	230 ÷ 241	230 ÷ 241	244	244	PG13.5	M20x1.5	22,3	22,3

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: มีตั้งแต่ 1.1 kW ถึง 3.0 kW (1.5 HP ถึง 4.0 HP)
• ระบบไฟฟ้า: 3 เฟส (Three Phase) 230/400V ±10%, 50Hz
• มอเตอร์: ประสิทธิภาพสูง (IE2/IE3), 2 Poles (ความเร็วรอบประมาณ 2800-2900 รอบต่อนาที)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• รุ่นย่อยและกำลัง: DWC 300/1.1: 1.1 kW (1.5 HP)
• รุ่นย่อยและกำลัง: DWC 300/1.5: 1.5 kW (2.0 HP)
• รุ่นย่อยและกำลัง: DWC 500/1.5: 1.5 kW (2.0 HP)
• รุ่นย่อยและกำลัง: DWC 500/2.2: 2.2 kW (3.0 HP)
• รุ่นย่อยและกำลัง: DWC 500/3.0: 3.0 kW (4.0 HP)

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดข้อต่อ Victaulic Connection Centrifugal Pump EBARA code DWC-N 500/3.0 Data sheet
