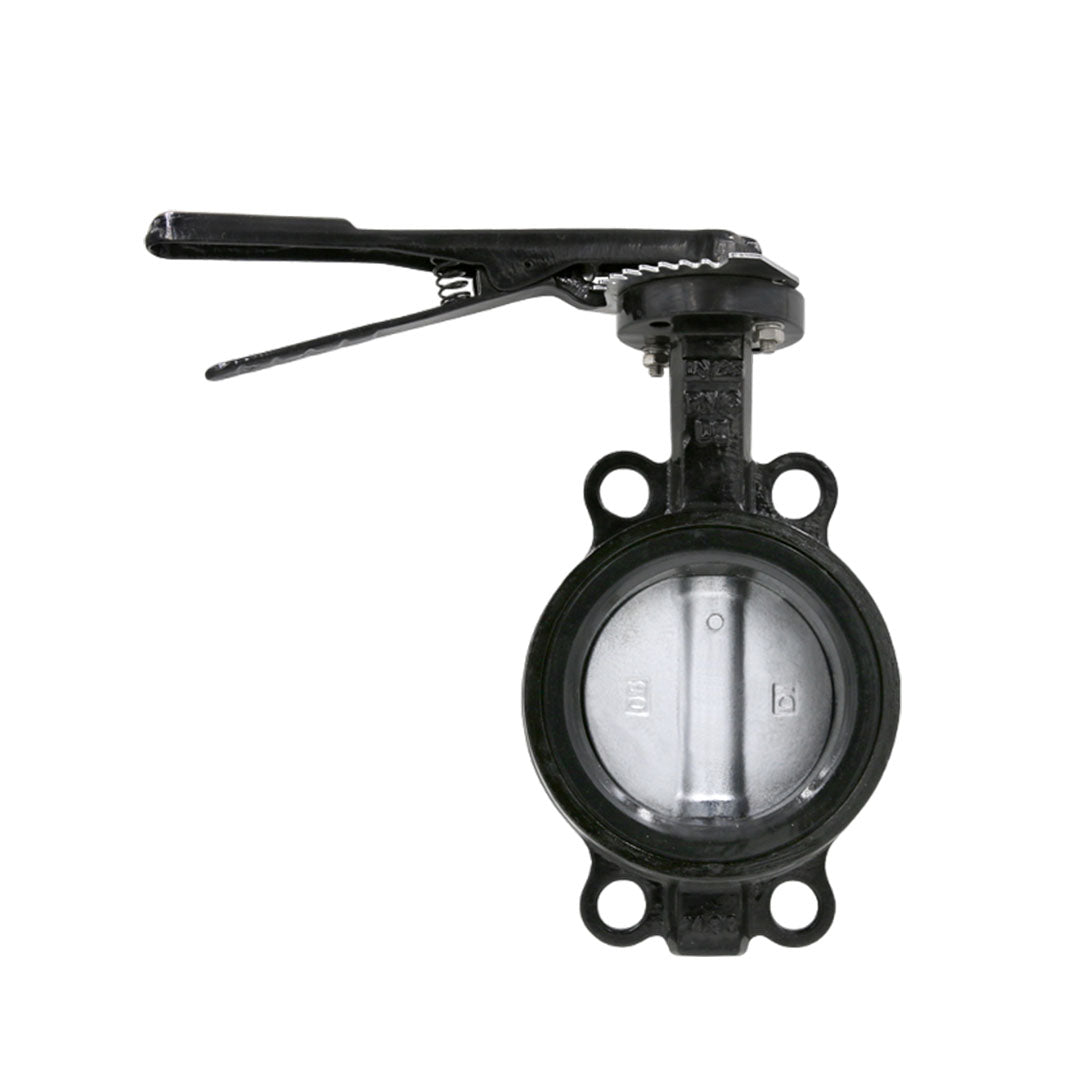

บัตเตอร์ฟลายวาล์ว 6นิ้ว (Butterfly Valve Crane) DN150 PN16 Model F656L

บัตเตอร์ฟลายวาล์ว6นิ้วButterflyValveCraneDN150PN16ModelF656Lวาล์วปีกผีเสื้อแบบด้ามจับรุ่นF656LจากCraneออกแบบมาเพื่อความคล่องตัวในการติดตั้งและใช้งานในระบบท่อแรงดัน PN16 ผลิตด้วยวัสดุคุณภาพสูงให้ความทนทานต่อการใช้งานทั่วไปและช่วยควบคุมการไหลของของเหลวได้อย่างแม่นยำ

คุณสมบัติ

• รุ่น F656L เปลี่ยนจากเกียร์มาเป็นคันโยก (Lever) สำหรับวาล์วขนาด 6 นิ้ว (DN150)
• รักษาพิกัดความดันที่ PN16 ตอบโจทย์การใช้งานท่อ 150 มิลลิเมตรที่ต้องการปิดเปิดอย่างรวดเร็ว
• ก้านโยก Crane ไซส์ 6 นิ้วมีสปริงล็อกความตึงสูง ป้องกันการรูดของฟันเฟืองล็อกองศา
• น้ำหนักบอดี้ DN150 รุ่น F656L ค่อนข้างเบา ช่วยลดความล้าของทีมช่างซ่อมบำรุงขณะติดตั้ง
• โปรไฟล์ของจานวาล์ว 6 นิ้วรุ่นด้ามโยกนี้รีดน้ำผ่านช่องว่างได้ดี ไม่เกิดการหมุนวนของกระแสน้ำ

ข้อมูลจำเพาะ

• ขนาดเส้นผ่านศูนย์กลาง DN150 หรือขนาด 6 นิ้ว
• ระบบควบคุมการทำงานแบบคันโยกมือจับ (L - Lever Handle)
• พิกัดแรงดันรองรับ PN16
• โครงสร้างซีรีส์ Model F656L น้ำหนักเบา ติดตั้งรวดเร็ว
• ซีลยางขอบบ่าวาล์วป้องกันการรั่วซึมได้เป็นอย่างดี

ขนาด	ระดับแรงดัน	สิ้นสุดการเชื่อมต่อ	วัสดุ
50มม. ถึง 200มม.	PN16/ANSI125 มาตรฐาน	การเชื่อมต่อปลายเข้ากันได้กับหน้าแปลน BS EN1092-2 PN16 และ ANSI B16.1 Class 125	เหล็กเหนียว

ข้อมูลทางเทคนิค

• ขนาดพอร์ต 6 นิ้ว (DN150) สำหรับระบบท่ออุตสาหกรรมขนาดย่อม
• ข้อกำหนดความทนทานต่อแรงดัน PN16
• รหัส F656L โครงสร้างแข็งแกร่งแต่ยังคงความคล่องตัวในการซ่อมบำรุง
• สั่งการไหลของระบบด้วยด้ามโยก (Lever) รวดเร็วและแม่นยำ
• คันโยกมีสลักล็อกตำแหน่งเพื่อความปลอดภัยขณะเดินเครื่อง

เอกสารข้อมูล

บัตเตอร์ฟลายวาล์ว 6นิ้ว (Butterfly Valve Crane) DN150 PN16 Model F656L Data Sheet
