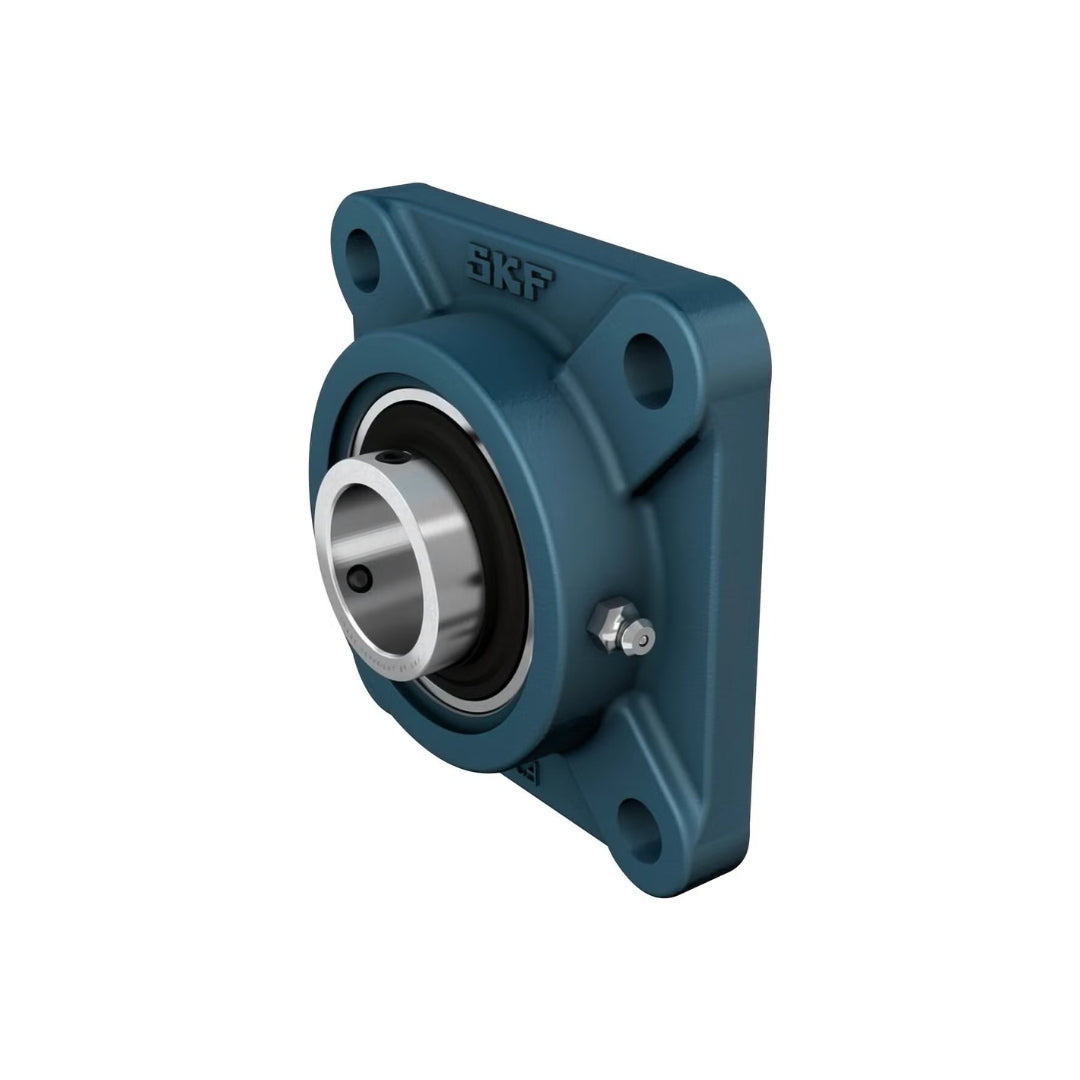

ตลับลูกปืน SKF FY 1.15/16 TF พร้อมเสื้อแบบหน้าแปลนสี่เหลี่ยม

ตลับลูกปืน SKF FY 1.15/16 TF พร้อมเสื้อแบบหน้าแปลนสี่เหลี่ยม วิศวกรรมการประกอบสำเร็จรูปจาก SKF ช่วยลดเวลาติดตั้งและเพิ่มความแม่นยำให้เครื่องจักร

คุณสมบัติ

• รูใน 42.863 มิล , เซ็นเตอร์รู 105 มิล
• พร้อมเสื้อแบบหน้าแปลนสี่เหลี่ยม
• ผลิตจากเหล็กอย่างดี เเข็งเเรง
• ได้รับมาตรฐานจาก ISO

ข้อมูลจำเพาะ

• ประสิทธิภาพการยึดจับเพลาที่เหนือกว่า: ระบบล็อกเพลาของ SKF ช่วยให้ตลับลูกปืนยึดติดกับเพลาได้อย่างแน่นหนา ป้องกันการลื่นไถลขณะใช้งานหนัก
• เสื้อหน้าแปลนสี่เหลี่ยมเหล็กหล่อเกรดพรีเมียม: ทนทานต่อแรงกระแทกและสภาวะแวดล้อมที่รุนแรงในโรงงานอุตสาหกรรม
• การปกป้องสิ่งสกปรกเต็มรูปแบบ (TF Design): มีชุดซีลป้องกันฝุ่นและความชื้นที่มีประสิทธิภาพสูง ช่วยยืดอายุการบำรุงรักษาให้นานยิ่งขึ้น

ขนาดเสื้อตลับลูกปืน
d	49.213 mm	Bore diameter
d1	≈ 62.51 mm	Outer diameter inner ring
A	43 mm	Overall width
A1	15 mm	Flange width
A3	3.2 mm	Depth of centring recess
A5	33 mm	Standout of end cover
B	51.6 mm	Width of inner ring
B4	9 mm	Distance from locking device side face to thread centre
Db1	107 mm	Top external diameter
Db2	118 mm	Base external diameter
Dc	125.4 mm	Centering diameter
J	111 mm	Distance between attachment bolts
L	143 mm	Overall length
N	18 mm	Diameter of attachment bolt hole
s1	32.6 mm	Distance from locking device side face to raceway centre
T	60.6 mm	Overall unit width
ตำแหน่งหมุดเดือย
J6	129 mm	Distance of dowel pins
J7	35.5 mm	Axial offset of dowel pins
N4	4 mm	Recommended diameter for dowel pins
น้ำหนัก	2.3 kg

ข้อมูลทางเทคนิค

• ชุดตลับลูกปืนหน้าแปลนสี่เหลี่ยมสำหรับงานหนักปานกลาง: โดดเด่นด้วยเสื้อเหล็กหล่อคุณภาพสูงรองรับแรงบิดและแรงกระแทกในสายพานการผลิต
• ตลับลูกปืนเม็ดกลมร่องลึกด้านในพร้อมซีลกันฝุ่น TF: ป้องกันสิ่งสกปรกและสารเคมีในสภาพแวดล้อมโรงงานได้เป็นอย่างดี
• ความแม่นยำในการจัดศูนย์กลาง: สามารถชดเชยการเยื้องศูนย์เล็กน้อยของเพลาขนาด 1-15/16 นิ้วได้อย่างยอดเยี่ยม
• ความทนทานยาวนานตามมาตรฐาน SKF: ช่วยลดปัญหาเครื่องจักรขัดข้องกะทันหันและเพิ่มประสิทธิภาพการผลิต
