คัปปลิ้ง Couplings NBK code MOT-63C

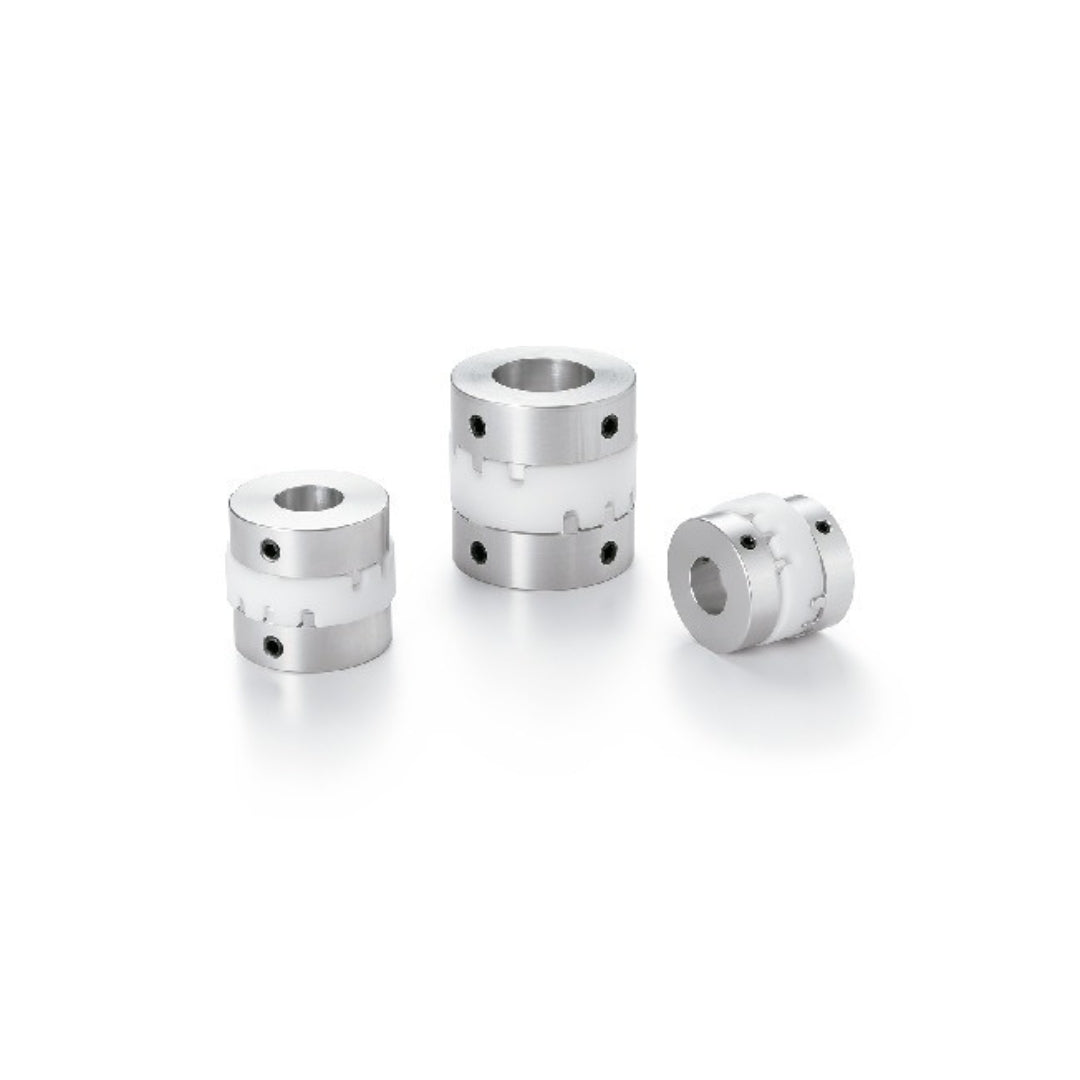

MOT / MOT-C เป็นข้อต่อเพลาประกับยืดหยุ่นชนิดโอลด์แฮม (Oldham Type Flexible Coupling) มีให้เลือกทั้งแบบยึดด้วยสกรู (MOT) และแบบแคลมป์ล็อก (MOT-C) โดดเด่นด้วยคุณสมบัติการเป็นฉนวนไฟฟ้าและฉนวนความร้อนประสิทธิภาพสูง โครงสร้างปุ่มนูนของสเปเซอร์ช่วยรองรับการเยื้องศูนย์เชิงมุมได้ดี ลดแรงเค้นที่เกิดกับเพลา อีกทั้งยังมีโครงสร้างเรียบง่าย ติดตั้งและประกอบได้สะดวก ได้รับการรับรองตามมาตรฐาน TES 1403 ของสมาคมอุปกรณ์เครื่องจักรแห่งญี่ปุ่น เหมาะสำหรับงานสายพานลำเลียง เครื่องผสม และปั๊มต่าง ๆ

คุณสมบัติ

• การรองรับการเยื้องศูนย์ รองรับทั้งแนวขนานและเชิงมุมสูง ด้วยการเลื่อนไถลของดุมและสเปเซอร์
• แรงปฏิกิริยาเยื้องศูนย์ ต่ำ ลดแรงดัดและภาระบนเพลา
• มอเตอร์ที่รองรับ ใช้ได้กับเซอร์โว (ดีเยี่ยม), สเต็ปปิ้ง และมอเตอร์ทั่วไป
• อุณหภูมิใช้งาน -20°C ถึง 80°C
• ดุม (Hub) อลูมิเนียม A2017 ชุบ Anodized
• สเปเซอร์ (Spacer) พลาสติกวิศวกรรม Polyacetal (POM)
• สกรู เหล็ก SCM435 เคลือบ Black Oxide

ข้อมูลจำเพาะ

• ขนาดและมิติ (Dimensions) MOT-55C A: 55 mm | W: 46 mm | E: 21 mm | F: 6 mm สกรู: M5 แรงบิดขันสกรู: 18.5 N·m MOT-63C A: 63 mm | W: 57 mm | E: 26.5 mm | F: 9.4 mm สกรู: M6 แรงบิดขันสกรู: 21.8 N·m MOT-75C A: 75 mm | W: 77 mm | E: 35 mm F: 12 mm สกรู: M8 แรงบิดขันสกรู: 16.3 N·m
• แรงบิดการลื่นไถลของเพลา (Slip Torque)ค่าแรงบิดที่เริ่มเกิดการลื่นในคัปปลิ้ง (ขึ้นกับขนาดรูเพลา) MOT-55C ช่วงประมาณ: 14 – 32 N·m MOT-63C ช่วงประมาณ: 37 – 72 N·m MOT-75C ช่วงประมาณ: 87 – 177 N·m

Part Number	A	A1	L	W	E	F	G	M	Screw Tightening Torque (N·m)
MOT-55C	51	55	13.8	46	21	6.9	18.5	M5	4
MOT-63C	59	63	18.7	57	26.5	9.4	21.8	M6	8
MOT-75C	73.5	75	24	77	35	12	27.5	M8	16

ข้อมูลทางเทคนิค

• การปรับแก้แรงบิดตามอุณหภูมิ (Temperature Correction Factor) -20°C ถึง 30°C → ค่าตัวคูณ = 1.00 (ใช้งานเต็มประสิทธิภาพ) 30°C ถึง 40°C → ค่าตัวคูณ = 0.80 (กำลังรับแรงบิดลดลง) 40°C ถึง 60°C → ค่าตัวคูณ = 0.70 (ลดกำลังรับแรงบิดชัดเจน) 60°C ถึง 80°C → ค่าตัวคูณ = 0.55 (ประสิทธิภาพลดลงมาก) เมื่ออุณหภูมิสูงถึงประมาณ 80°C→ ค่าความแข็งเกร็งต่อการบิดสถิตลดลงเหลือประมาณ 85% → อาจส่งผลต่อความแม่นยำและการตอบสนองของระบบ
• คุณสมบัติทางกายภาพของสเปเซอร์ (Polyacetal)ความเป็นฉนวนไฟฟ้าสูง (Dielectric Strength) 19.0 kV/mm (ที่ความหนา 3 มม.)ความต้านทานผิวสูงมาก (Surface Resistance) 10¹⁶ Ω ความสามารถติดไฟ ระดับ HB (UL, ที่ความหนา 0.75 มม.) วัสดุมีความแข็งแรง เหมาะกับงานชิ้นส่วนเครื่องจักรทั่วไป
• ความทนทานต่อสารเคมี (Chemical Resistance)ทนต่อสารได้ดี (ใช้งานได้โดยไม่เสียหาย) น้ำมันเบนซิน น้ำมันหล่อลื่น เอทิลแอลกอฮอล์ อะซิโตน เบนซีน โทลูอีน ไซลีน ข้อมูลอ้างอิงจากการทดสอบที่ 23°C ไม่ครอบคลุมกรณี stress cracking ระยะยาว ควรทดสอบตามสภาพการใช้งานจริงก่อนนำไปใช้จริง
