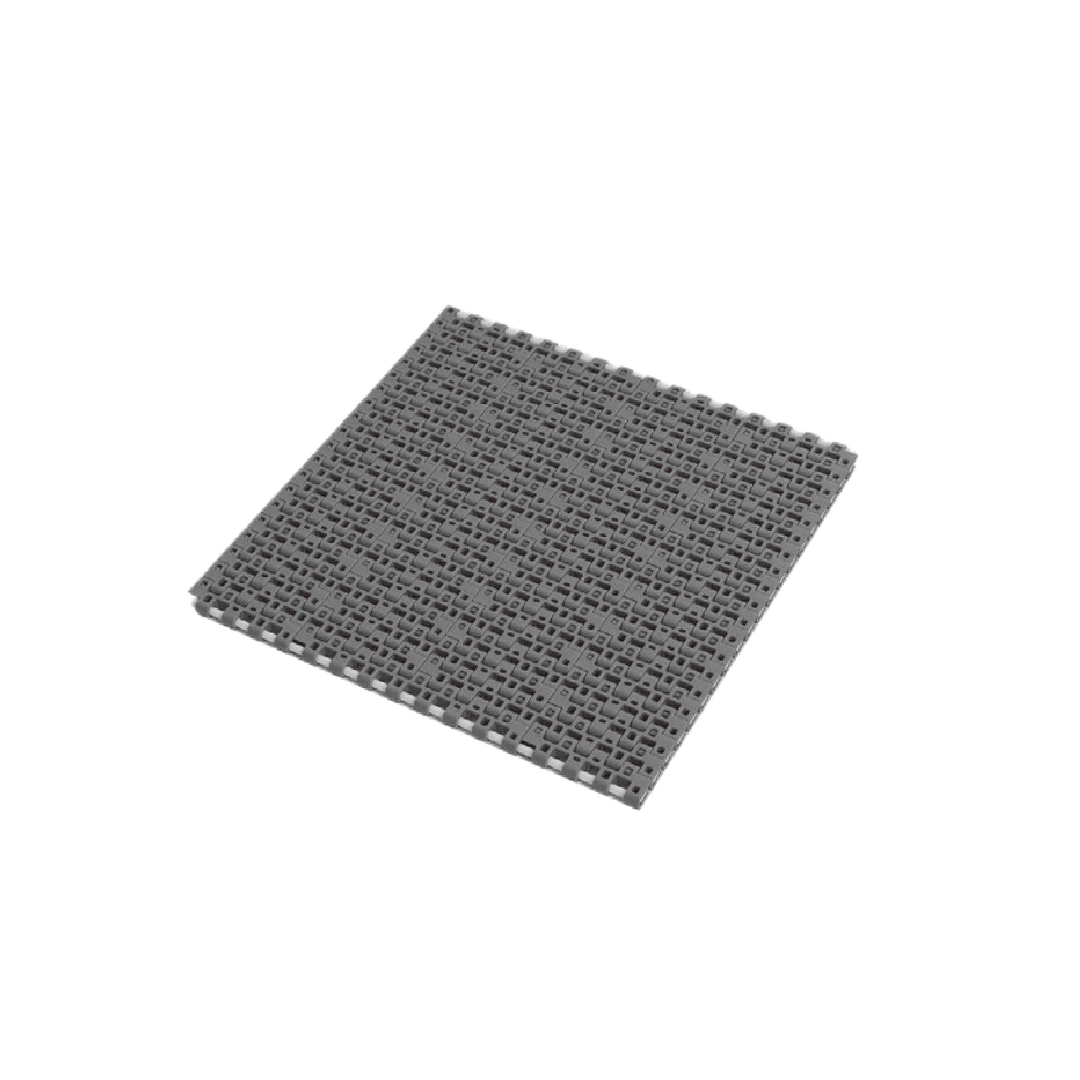

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1506-K WT1506-K30-NLF

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1506-K WT1506-K30-NLF

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
4,154.00 ฿
4,154.00 ฿
Sale Sold out

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1506-K WT1506-K30-NLF

TSUBAKI Plastic Modular Chain WT1506-K เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก หน้ากว้างสำหรับการจัดการวัสดุจำนวนมาก และมีคุณสมบัติพิเศษของ พื้นผิวแบบมีรูพรุน ที่ช่วยในการระบายน้ำและสารหล่อลื่นได้อย่างดีเยี่ยม พร้อมทั้งสามารถทำงานร่วมกับโซ่ TOD เพื่อการถ่ายโอนผลิตภัณฑ์ที่ราบรื่น หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับการจัดการวัสดุจำนวนมากในสภาพแวดล้อมที่เปียกชื้น TSUBAKI WT1506-K คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1506-K: หน้ากว้างพิเศษ ลำเลียงจำนวนมาก ระบายน้ำ/หล่อลื่นดีเยี่ยม ทำงานร่วมกับ TOD ไร้ Dead Plate น้ำหนักเบา

TSUBAKI Plastic Modular Chain รุ่น WT1506-K เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างพิเศษที่เกิดจากการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่น WT1505-K แต่มีคุณสมบัติเพิ่มเติมที่สำคัญคือ พื้นผิวแบบมีรูพรุน (Perforated Surface) ซึ่งมีประสิทธิภาพในการระบายน้ำและสารหล่อลื่นส่วนเกิน นอกจากนี้ ยังมีระยะพิตช์ 15 มม. เหมาะสำหรับการลำเลียงภาชนะขนาดเล็กและน้ำหนักเบา และสามารถทำงานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate พร้อมด้วยคุณสมบัติน้ำหนักเบาและการจัดการที่ง่าย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT1506-K:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลกว้าง และ โมดูลแคบ ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • ระยะพิตช์ 15 มม.: เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่นและมั่นคง
  • พื้นผิวแบบมีรูพรุน (Perforated Surface): การออกแบบ พื้นผิวแบบมีรูพรุน ช่วยให้สามารถ ระบายน้ำส่วนเกิน และ สารหล่อลื่นส่วนเกิน ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่เปียกชื้น หรือมีการใช้สารหล่อลื่นในกระบวนการผลิต ช่วยรักษาความสะอาดของระบบลำเลียงและผลิตภัณฑ์
  • ใช้งานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate: เมื่อใช้งานร่วมกับ โซ่ TSUBAKI TOD (Top Overall Drive Chain) ทำให้ ไม่จำเป็นต้องใช้แผ่นรองตาย (Dead Plate) ในการถ่ายโอนผลิตภัณฑ์ระหว่างสายพานลำเลียง ช่วยลดช่องว่างและทำให้การถ่ายโอนผลิตภัณฑ์เป็นไปอย่างราบรื่น โดยมี ผลิตภัณฑ์ตกค้างน้อยลง เพิ่มประสิทธิภาพใน ระบบลำเลียง และลดการสูญเสีย
  • น้ำหนักเบาและง่ายต่อการจัดการ: ผลิตจาก พลาสติกทั้งหมด (All Plastic-Made Chain) ทำให้ โซ่ลำเลียง WT1506-K มี น้ำหนักเบา และ ง่ายต่อการจัดการ ในการติดตั้ง บำรุงรักษา และทำความสะอาด ช่วยลดภาระในการทำงานและประหยัดเวลา

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT1506-K:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • เหมาะสำหรับการลำเลียงภาชนะขนาดเล็ก: ลดความเสียหายของสินค้า
  • ระบายน้ำและสารหล่อลื่นได้อย่างมีประสิทธิภาพ: เหมาะสำหรับสภาพแวดล้อมที่เปียกชื้น
  • การถ่ายโอนผลิตภัณฑ์ที่ราบรื่นเมื่อใช้ร่วมกับโซ่ TOD: ลดผลิตภัณฑ์ตกค้างและเพิ่มประสิทธิภาพ
  • น้ำหนักเบาและการจัดการที่ง่าย: สะดวกในการติดตั้งและบำรุงรักษา
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark - / B / BL LFW / LFG / LFB / CB ALF NLF / WR
Link color Gray / Blue / Sky blue White / Green / Brown / Blue Light blue Dark gray / Dark green
Max. allowable load kN/m {kgf/m} 10.5{1070} 10.5{1070} 10.5{1070} 10.5{1070}
Chain mass kg/m2 6.7 6.7 6.7 6.7
Max. allowable speed m/min (With lube) 50(50) 50(50) 50(50) 50(50)
Max. allowable speed m/min (No lube) 50(30) 50(30) 50(30) 50(30)
Operating temperature range °C –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug material Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Yellow Yellow Yellow
Available △ / △ / △ △ /○ Note: 6 / △ ○ Note: 6 ○ Note: 6/ △

High-Function Chain

Material Low friction/ Wear resistant High temperature Electroconductive Antibacterial/Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG HTW E MWS SE MF UVR
Link color Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 10.5{1070} 4.25{434} 8.0{816} 10.5{1070} 10.5{1070} 7.8{796} 10.5{1070}
Chain mass 6.7 4.5 6.3 6.7 6.7 6.7 6.3
Max. allowable speed m/min (With lube) 50(50) 50 50(50) 50(50) 50(50) - 50(50)
Max. allowable speed m/min (No lube) 50(30) 30 50(30) 50(30) v 50(30)
Operating temperature range °C –20 to (60) 80 5 to 105 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to 80 –20 to (60) 80
Pin material Special engineering plastic Polypropylene Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug materia Polyacetal Polypropylene Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Blue Yellow Yellow Yellow Yellow Yellow
Available △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้างค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. ความเร็วที่อนุญาต (ค่าในวงเล็บ) ของโซ่แต่ละเส้นสำหรับผลิตภัณฑ์ที่ใช้แถบจมูกที่ทำจากโพลีเอทิลีนที่มีน้ำหนักโมเลกุลสูงมาก สำหรับผลิตภัณฑ์ที่มีแถบจมูกที่ทำจาก SJ-CNO (โพลีเอไมด์พิเศษ) ให้ใช้โดยไม่ต้องหล่อลื่น 4. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) สำหรับสภาพเปียก
  • 5. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 500 (K03 ถึง 06), 400 (K09 ถึง 18), 200 (K21 ถึง 30), 160 (K33 ถึง 39), 140 (K42 ถึง 48), 120 (K51 ถึง 60), 100 (มากกว่า K63)
  • 6. โซ่ที่มีความกว้าง 1,600.2 มม. (K63) ถึง 1,828.8 มม. (K72) เป็น “△”: ผลิตภัณฑ์สั่งทำ (RFQ)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Low friction NLF
76.2 WT1506-K03-NLF
152.4 WT1506-K06-NLF
228.6 WT1506-K09-NLF
304.8 WT1506-K12-NLF
381 WT1506-K15-NLF
457.2 WT1506-K18-NLF
533.4 WT1506-K21-NLF
609.6 WT1506-K24-NLF
685.8 WT1506-K27-NLF
762 WT1506-K30-NLF
838.2 WT1506-K33-NLF
914.4 WT1506-K36-NLF
990.6 WT1506-K39-NLF
1066.8 WT1506-K42-NLF
1143 WT1506-K45-NLF
1219.2 WT1506-K48-NLF
1295.4 WT1506-K51-NLF
1371.6 WT1506-K54-NLF
1447.8 WT1506-K57-NLF
1524 WT1506-K60-NLF
1600.2 WT1506-K63-NLF
1676.4 WT1506-K66-NLF
1752.6 WT1506-K69-NLF
1828.8 WT1506-K72-NLF

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,828.8 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ -0.6% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิ 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,828.8 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,828.8 มม. จะสามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน
