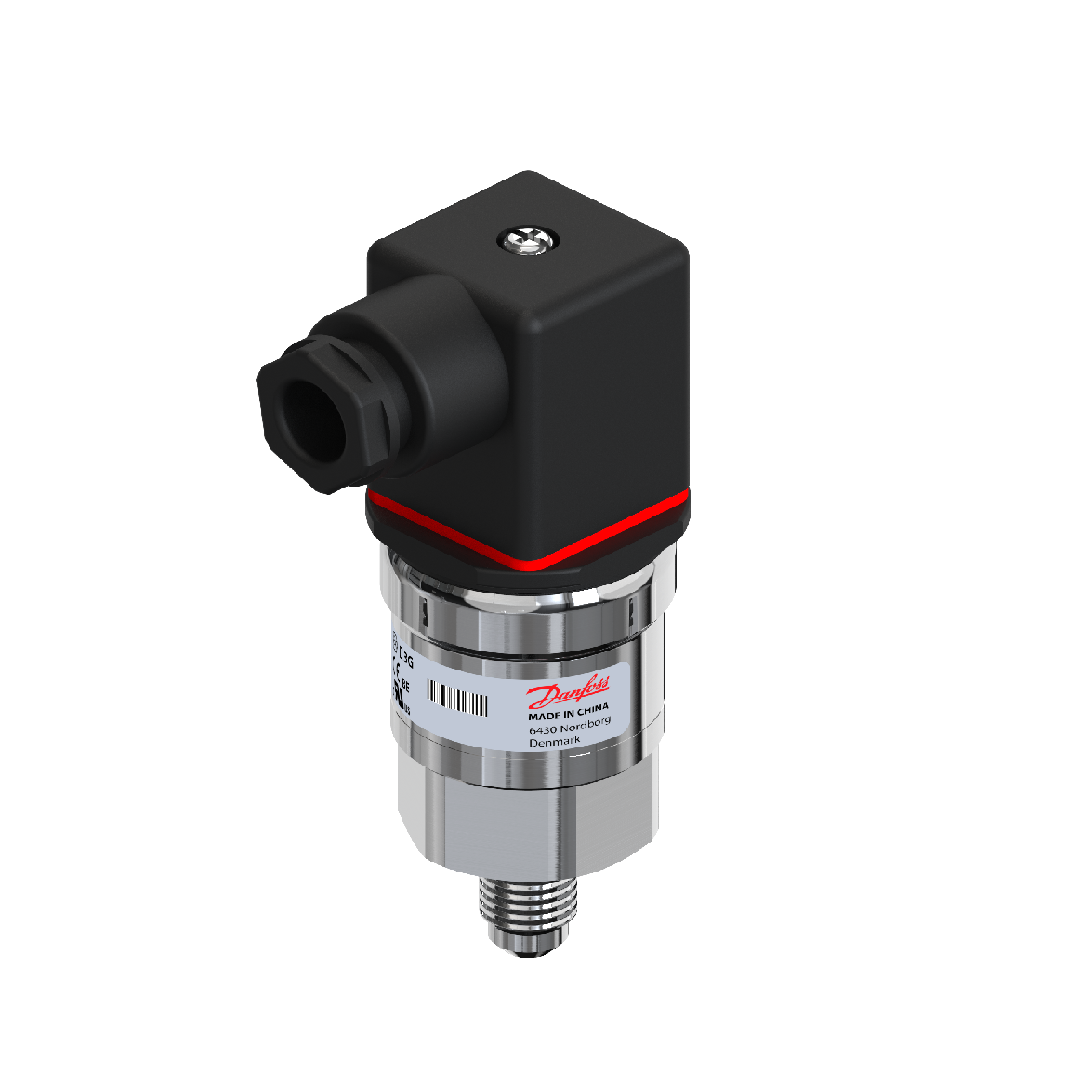

เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G4363
เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G4363
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G4363
Pressure Transmitter Danfoss Type AKS 32 ทำงานโดยการตรวจจับแรงดันด้วยเซ็นเซอร์ piezoresistive ซึ่งจะแปลงแรงดันให้เป็นการเปลี่ยนแปลงความต้านทานไฟฟ้า จากนั้นวงจรอิเล็กทรอนิกส์ภายในจะปรับปรุง ขยาย และแปลงสัญญาณนี้ให้เป็นสัญญาณเอาต์พุตมาตรฐานที่สามารถนำไปใช้งานในการควบคุมและตรวจสอบแรงดันในระบบอุตสาหกรรมต่างๆ ได้อย่างแม่นยำและเชื่อถือได้ รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Pressure transmitter Danfoss รุ่น AKS 32R และ AKS 2050
AKS 32R เป็นเครื่องส่งสัญญาณแรงดันแบบอัตราส่วน ที่แปลงค่าแรงดันที่วัดได้เป็นสัญญาณเอาท์พุตเชิงเส้น สัญญาณเอาท์พุตมีความสัมพันธ์กับแรงดันไฟฟ้าที่จ่าย ซึ่งหมายความว่าเอาท์พุตแรงดันต่ำสุดจะเป็น 10% ของแรงดันไฟฟ้าที่จ่ายจริง และเอาท์พุตแรงดันสูงสุด จะเป็น 90% ของแรงดันไฟฟ้าที่จ่ายจริง
ที่แรงดันไฟฟ้าที่จ่าย 5 V สัญญาณเอาท์พุตคือ
การออกแบบที่แข็งแกร่งและสัญญาณเอาท์พุตแบบอัตราส่วน ทำให้เครื่องส่งสัญญาณนี้เหมาะสำหรับ ระบบที่ทำงานร่วมกับตัวแปลง A/D แบบอัตราส่วน ในหลากหลายสาขา:
1.ระบบปรับอากาศ
2.โรงงานทำความเย็น
3. ระบบ CO₂
4.การควบคุมกระบวนการ
5.ห้องปฏิบัติการ
คุณสมบัติ Pressure transmitter Danfoss รุ่น AKS 32R และ AKS 2050
- เทคโนโลยีเซ็นเซอร์ที่พัฒนาอย่างสูงหมายถึงความแม่นยำในการควบคุมที่ยอดเยี่ยม
- การชดเชยอุณหภูมิแบบเลือกได้
- ใช้งานได้กับสารทำความเย็นทุกชนิด รวมถึง แอมโมเนียและ CO₂
- โครงสร้างที่แข็งแกร่งให้การป้องกัน ต่ออิทธิพลทางกล เช่น การกระแทก, การสั่นสะเทือน และแรงดันกระชาก
- ช่องต่อเข้ามีการป้องกันขั้ว
- หลักการวัดแบบเกจปิดผนึก (แรงดันอ้างอิง = 1013 มิลลิบาร์)
- สำหรับใช้ในบรรยากาศที่อาจเกิดการระเบิด โซน 2
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
- Pressure reference: Sealed gauge
- Output signal: Voltage
- Electrical connection: Angular connector
- Pressure connection type: UNF
- Pressure connection size: 7/16-20
- Specification key: AKS 32-DG33-A1BC08-0
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Gross weight | 0.18 Kilogram |
| Net weight | 0.153 Kilogram |
| Volume | 0.491 Liter |
| EAN | 5702423162901 |
| + output | Pin 3 |
| + supply | Pin 1 |
| - common | Pin 2 |
| Accuracy, max. [±FS%] | 0.8 % |
| Accuracy, typical [±FS%] | 0.3 % |
| Adj. zero point and span | No |
| Ambient temperature range [°F] [max] | 185 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
ATEX GOST POCC cUR |
| Approval comments | ATEX Ex ec IIA T4 Gc |
| Approval standard |
6967179 E227388 E31024 |
| CE evaluated | Yes |
| China RoHS compliance | Out of scope |
| Compensated temp. range [°F] [max] | 176 °F |
| Compensated temp. range [°F] [min] | 32 °F |
| Contain batteries | No |
| EEE category | 5 small equipment (any external dimension < 50 cm) |
| Electrical conn. Male/Female | Male and Female |
| Electrical connection | Angular connector |
| Electrical connection size | Pg 9 |
| Electrical connection standard | EN 175301-803-A |
| Enclosure rating IP | IP65 |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(c) |
| Flush diaphragm | No |
| High Clipping Level | 5.6 |
| Identical product | 060G2071 |
| In scope of WEEE | Yes |
| International Article Number | 5702423162901 |
| Intrinsically safe | No |
| Low Clipping level | 0.1 |
| Medium temperature range [°C] [max] | 85 °C |
| Medium temperature range [°C] [min] | -40 °C |
| Medium temperature range [°F] [max] | 185 °F |
| Medium temperature range [°F] [min] | -40 °F |
| Non-linearity BFSL [±FS%] | 0.2 % |
| Output signal | Voltage |
| Output signal [V] [max] | 5 V |
| Output signal [V] [min] | 1 V |
| Overload pressure max. [bar] | 55 bar |
| Packing format | Industrial pack |
| Pressure connection notes | Flare 1/4 in |
| Pressure connection size | 7/16-20 |
| Pressure connection standard | ASME B1.1 |
| Pressure connection type | UNF |
| Pressure Male/Female | Male |
| Pressure range [bar] [max] | 34 bar |
| Pressure range [bar] [min] | -1 bar |
| Pressure range [psi] [max] | 493 psi |
| Pressure range [psi] [min] | -14.5 psi |
| Pressure reference | Sealed gauge |
| Product group | Sensors |
| Product Name Description | Pressure transmitter |
| Pulse-snubber | No |
| Quantity per packing format | 14 pc |
| REACH Candidate List substances |
Lead (CAS no. 7439-92-1) Dodecamethylcyclohexasiloxane (D6, CAS no. 540-97-6) |
| Response time max. [ms] | 4 ms |
| SCIP dossier no. | 16d2efc6-64f3-4a4e-ae98-a3fd7ce0218d |
| SCIP dossier product name | AKS/MBS |
| Specification key | AKS 32-DG33-A1BC08-0 |
| Supply voltage [V] DC [max] | 32 V |
| Supply voltage [V] DC [min] | 9 V |
| Type | AKS 32 |
| UK RoHS compliance | Out of scope |
