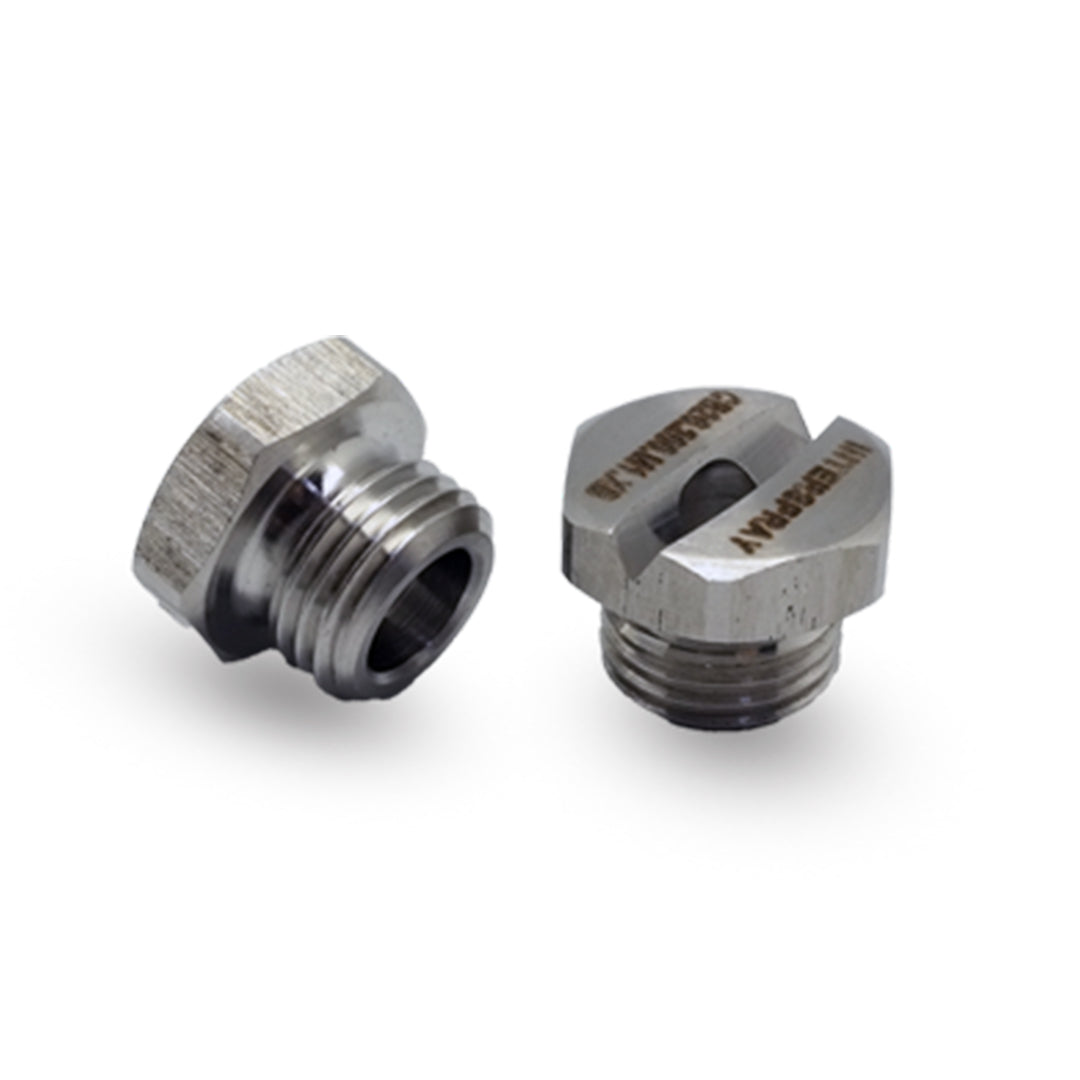

หัวสเปรย์ Nozzle Inter spray CB code 38.430

หัวสเปรย์ฉีดน้ำที่มีรูปแบบการพ่นแบบแบนหรือแบบใบพัด บอนี้ดีไซน์กระทัดรัดเหมาะสำหรับสภาพพื้นที่การติดตั้งที่จำกัด รุ่นนี้กระจายตัวของของเหลวแบบพาราโบลา สม่ำเสมอ

คุณสมบัติ

• อัตราการไหล: 0.5 – 430 ลิตรต่อนาที
• มุมสเปรย์: 15, 30, 45, 60, 90, 120
• เกลียว: 1/4”, 3/4” 1”, 2”

ข้อมูลจำเพาะ

วัสดุ

• สแตนเลส S304 หรือ S316

การใช้งาน

โรงงานทำความสะอาดหัวฉีดสเปรย์ ท่อระบายความร้อน ม้วนระบายความร้อนของผลิตภัณฑ์ที่ม้วนแล้ว

ข้อมูลทางเทคนิค

MODEL NO.	END CONNECTION					ORIFICE SIZE (mm)	FLOW CAPACITY IN LPM AT DIFFERENT PRESSURE VALUES
	1/4" BSPP	3/4" BSPP	1" BSPP	1 1/4" BSPP	2" BSPP		Flow Capacity in GPM	Pressure [bar]
	XB	XE	XF	XG	XK
90° Spray Angle
							40 psi	0.5	1.0	2.0	3.0	5.0	7.0	10.0
CB18.050	XB					0.8	0.15	0.25	0.35	0.50	0.61	0.79	0.94	1.12
CB18.075	XB					1.0	0.23	0.37	0.53	0.75	0.92	1.19	1.40	1.68
CB18.100	XB					1.2	0.31	0.50	0.71	1.00	1.22	1.58	1.87	2.24
CB18.150	XB					1.5	0.46	0.75	1.06	1.50	1.84	2.37	2.81	3.35
CB18.175	XB					1.6	0.54	0.87	1.24	1.75	2.14	2.77	3.27	3.91
CB18.200	XB					1.7	0.61	1.00	1.41	2.00	2.45	3.16	3.74	4.47
CB18.250	XB					1.9	0.77	1.25	1.77	2.50	3.06	3.95	4.68	5.59
CB18.350	XB					2.3	1.07	1.75	2.47	3.50	4.29	5.53	6.55	7.83
CB18.400	XB					2.4	1.23	2.00	2.83	4.00	4.90	6.32	7.48	8.94
CB18.475	XB					2.7	1.46	2.37	3.36	4.75	5.82	7.51	8.89	10.62
CB18.650	XB					3.1	1.99	3.25	4.60	6.50	7.96	10.28	12.16	14.53
CB18.800	XB					3.5	2.45	4.00	5.66	8.00	9.80	12.65	14.97	17.89
CB28.100	XB					3.9	3.07	5.00	7.07	10.00	12.25	15.81	18.71	22.36
CB28.125	XB					4.3	3.83	6.25	8.84	12.50	15.31	19.76	23.38	27.95
CB28.160	XB					4.9	4.90	8.00	11.31	16.00	19.60	25.30	29.93	35.78
CB28.200		XE				5.5	6.13	10.00	14.14	20.00	24.49	31.62	37.42	44.72
CB28.225		XE				5.8	6.90	11.25	15.91	22.50	27.56	35.58	42.09	50.31
CB28.250		XE				6.1	7.66	12.50	17.68	25.00	30.62	39.53	46.77	55.90
CB28.320		XE				6.4	9.81	16.00	22.63	32.00	39.19	50.60	59.87	71.55
CB28.400		XE				7.8	12.26	20.00	28.28	40.00	48.99	63.25	74.83	89.44
CB28.520		XE	XF			8.9	15.94	26.00	36.77	52.00	63.69	82.22	97.28	116.28
CB28.650		XE	XF	XG		9.9	19.92	32.50	45.96	65.00	79.61	102.77	121.60	145.34
CB28.800		XE	XF	XG		11.0	24.52	40.00	56.57	80.00	97.98	126.49	149.67	178.89
CB38.100		XE	XF	XG		11.3	30.65	50.00	70.71	100.0	122.4	158.1	187.0	223.6
CB38.160				XG	XK	14.3	49.05	80.00	113.14	160.0	195.96	252.98	299.33	357.77
CB38.175					XK	14.9	53.84	87.50	123.74	175.0	214.33	276.70	327.40	391.31
CB38.200					XK	16.0	61.31	100.0	141.42	200.0	244.95	316.23	374.17	447.21
CB38.250					XK	17.8	76.63	125.0	176.78	250.0	306.19	395.28	467.71	559.02
CB38.325					XK	20.3	99.62	162.5	229.81	325.0	398.04	513.87	608.02	726.72
CB38.430					XK	23.4	131.81	215.0	304.06	430.0	526.64	679.89	804.46	961.51

เอกสารข้อมูล

หัวสเปรย์ Nozzle Inter spray CB code 38.430 Data sheet
