สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-AWA พื้นที่หน้าตัด 35 จำนวนแกน 1 จำนวนเส้นลวด 6

Name: สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-AWA พื้นที่หน้าตัด 35 จำนวนแกน 1 จำนวนเส้นลวด 6
Brand: VENINE
SKU: 8.7/15(17.5) kV CV-AWA พื้นที่หน้าตัด 35 จำนวนแกน 1 จำนวนเส้นลวด 6
Price: 5830.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

5,830.50 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-AWA พื้นที่หน้าตัด 35 จำนวนแกน 1 จำนวนเส้นลวด 6

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

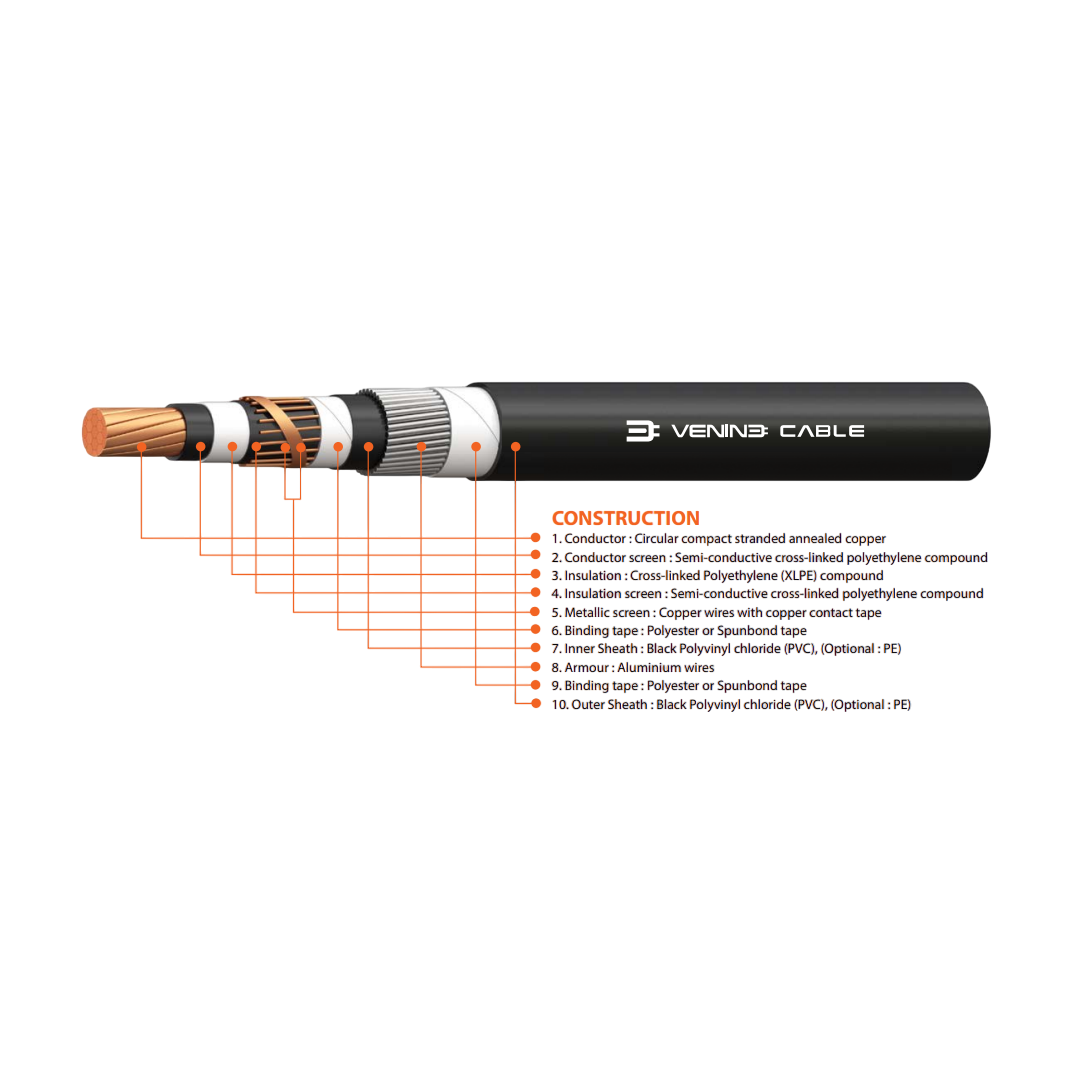

คุณสมบัติ

คุณสมบัติ

แรงดันใช้งาน (Voltage Rating): 8.7/15 kV
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบสูงสุด 17.5 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): ให้ความยืดหยุ่นและการนำไฟฟ้าที่มีประสิทธิภาพสูง
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูงถึง 90°C ในการใช้งานปกติ และ 250°C ในกรณีลัดวงจร
ฉนวน (Insulation): ฉนวนคุณภาพสูงช่วยลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): ชั้นรอบตัวนำและรอบฉนวนเพื่อการกระจายสนามไฟฟ้าและลดความเค้นในฉนวน
ชั้นโลหะ (Metallic Screen): เทปหรือสายทองแดงพันรอบฉนวนเพื่อการกราวด์และลดสัญญาณรบกวน
เกราะหุ้ม (Armour): เกราะลวดอลูมิเนียม (AWA) ให้ความทนทานต่อแรงดึงและแรงกดทับสูง
เกราะหุ้ม (Armour): มีน้ำหนักเบากว่าเกราะลวดเหล็ก ช่วยให้ติดตั้งง่ายและเหมาะกับพื้นที่ที่ต้องการลดน้ำหนัก
เปลือกนอก (Outer Sheath): PVC หรือ PE ที่ทนทานต่อสารเคมี ความชื้น และรังสียูวี

การติดตั้งและคำแนะนำ

เหมาะสำหรับการติดตั้งฝังใต้ดินโดยตรง หรือในท่อร้อยสาย และรางวางสาย
เกราะอลูมิเนียมช่วยป้องกันแรงกระแทกและการกัดกร่อน ทำให้เหมาะกับสภาพแวดล้อมกลางแจ้งและงานอุตสาหกรรม
ควรตรวจสอบรัศมีดัดโค้งอย่างน้อย 15 เท่าของเส้นผ่านศูนย์กลางสาย เพื่อป้องกันความเสียหายของสายไฟ
การต่อเกราะอลูมิเนียมต้องทำอย่างถูกต้องเพื่อความปลอดภัยและประสิทธิภาพของระบบกราวด์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	35
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	6
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	4.5
พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2	10
ความหนาของเปลือกชั้นใน mm (Nominal)	1.2
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	24.0
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	1.6
ความหนาของเปลือกชั้นนอก mm (Nominal)	1.9
เส้นผ่านศูนย์กลางรวม mm (Approx.)	32
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.524
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	205
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	180
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	1,370
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-AWA
ประเภทสาย	สายไฟฟ้าหุ้มฉนวน XLPE พร้อมเกราะอลูมิเนียม (Medium Voltage)
แรงดันพิกัด (Rated Voltage)	8.7/15 (17.5) kV (Phase-to-earth / Phase-to-phase)
มาตรฐานที่ใช้	IEC 60502-2
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper – Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Metallic Screen)	เทปทองแดง หรือสายทองแดงพันรอบ
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะป้องกัน (Armour)	ลวดอลูมิเนียม (Aluminium Wire Armour – AWA)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน และสารเคมี
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งาน (Max Operating Temperature)	90°C ต่อเนื่อง
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
การติดตั้ง	ฝังดินโดยตรง, ในท่อ, วางบนรางสายไฟ, กลางแจ้ง
การใช้งานทั่วไป	ระบบจำหน่ายไฟฟ้า, โรงงาน, อาคารขนาดใหญ่, โครงสร้างพื้นฐาน, สถานีไฟฟ้าย่อย
