สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 25 จำนวนแกน 3 จำนวนเส้นลวด 6

Name: สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 25 จำนวนแกน 3 จำนวนเส้นลวด 6
Brand: VENINE
SKU: 6/10(12) kV CV-SWA พื้นที่หน้าตัด 25 จำนวนแกน 3 จำนวนเส้นลวด 6
Price: 4410.54 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,410.54 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 25 จำนวนแกน 3 จำนวนเส้นลวด 6

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก

แรงดันใช้งาน (Voltage Rating): 6/10 kV (แรงดันปกติ)
แรงดันใช้งาน (Voltage Rating): ทนแรงดันทดสอบสูงสุด 12 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): ให้การนำไฟฟ้าที่มีประสิทธิภาพสูงและความทนทาน
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนถึง 90°C ในการใช้งานปกติ และ 250°C ในกรณีลัดวงจร
ฉนวนคุณภาพสูงช่วยลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): มีทั้งชั้นรอบตัวนำและรอบฉนวน เพื่อลดสนามไฟฟ้าในฉนวนและเพิ่มความปลอดภัย
เกราะหุ้ม (Armour): เกราะลวดเหล็ก SWA (Steel Wire Armour) ให้ความแข็งแรงสูง ทนทานต่อแรงดึงและแรงกดทับ
เกราะหุ้ม (Armour): เหมาะสำหรับติดตั้งใต้ดินและในพื้นที่ที่มีแรงกระแทก
เปลือกนอก (Outer Sheath): PVC หรือ PE ทนต่อแสง UV, น้ำ, สารเคมี และความชื้น

การติดตั้งและข้อแนะนำ

เหมาะสำหรับการฝังดินโดยตรง (Direct Burial) และการติดตั้งในท่อหรือรางวางสาย
ใช้ในระบบสายส่งแรงดันปานกลางทั้งภายในและภายนอกอาคาร
สามารถติดตั้งในสภาพแวดล้อมที่มีแรงกลสูง เช่น งานใต้ถนน งานโรงงาน หรือพื้นที่ที่มีการเคลื่อนย้ายหนัก
รักษารัศมีการดัดโค้งตามที่ผู้ผลิตกำหนด (โดยทั่วไป 15 เท่าของเส้นผ่านศูนย์กลางสาย)
ตรวจสอบการต่อเกราะเหล็กเข้ากับระบบกราวด์อย่างถูกต้องเพื่อความปลอดภัย
หลีกเลี่ยงการติดตั้งในบริเวณที่มีสารเคมีกัดกร่อนรุนแรง หากจำเป็นต้องใช้ให้เลือกสายที่มีเปลือกนอกทนสารเคมี

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	25
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	6
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	3.4
ความหนาของเปลือกชั้นใน mm (Nominal)	1.3
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	38.0
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	2.5
ความหนาของเปลือกชั้นนอก mm (Nominal)	2.5
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	50
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.727
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	145
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	140
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	4,380
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-SWA
แรงดันพิกัด (Rated Voltage)	6/10 (12) kV (Phase-to-earth / Phase-to-phase)

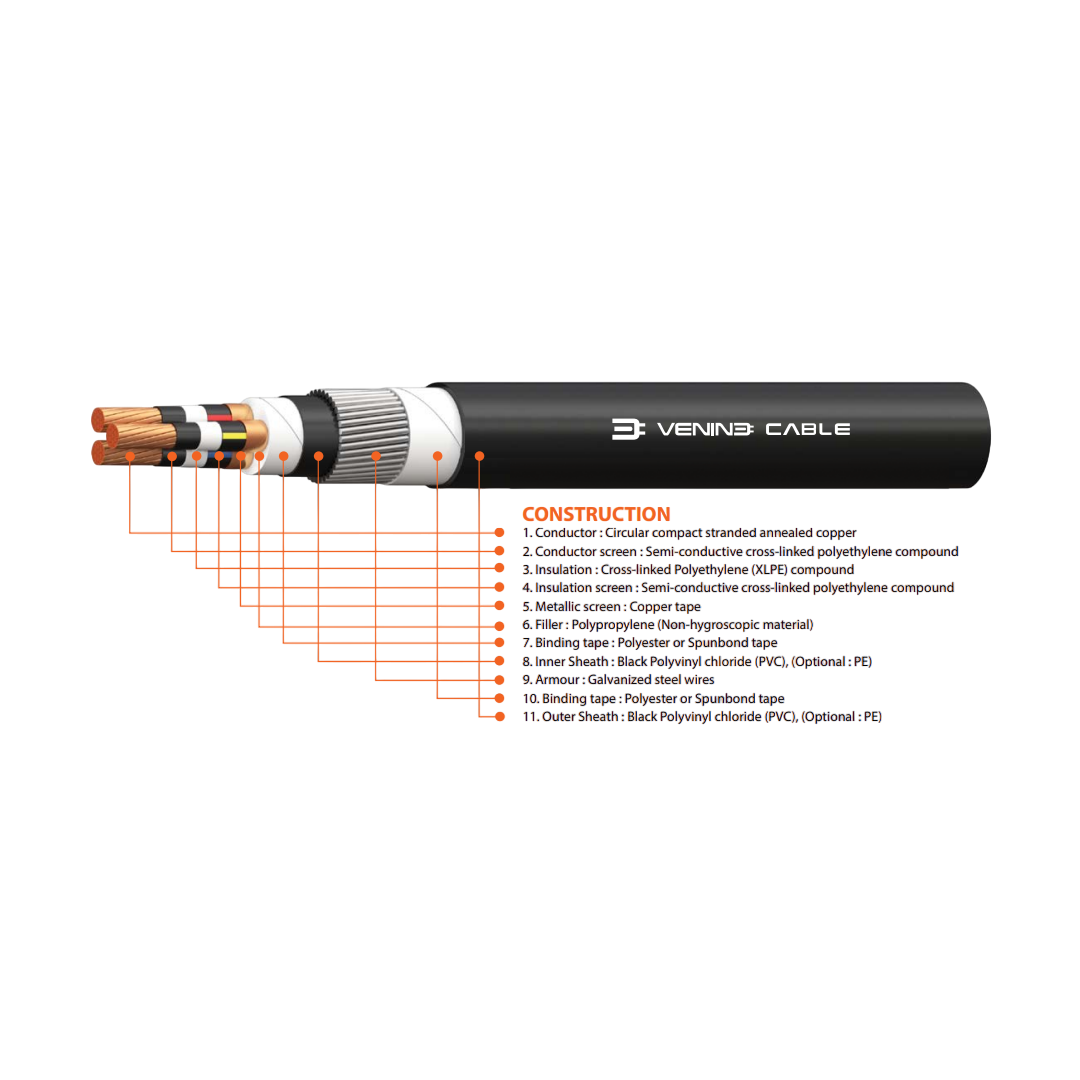

โครงสร้างสาย (Cable Construction)
• ตัวนำ (Conductor)	ทองแดงตีเกลียว (Stranded Copper – IEC 60228 Class 2)
• ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
• หน้าจอโลหะ (Metallic Screen)	เทปทองแดงหรือสายทองแดงพันรอบ (Copper Tape/Wire Screen)
• ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
• เกราะ (Armour)	ลวดเหล็ก (Steel Wire Armour – SWA) สำหรับแรงป้องกันสูง
• ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, สารเคมี และแรงกระแทก
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งาน (Max Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
มาตรฐานอ้างอิง	IEC 60502-2
การติดตั้ง	ฝังดินโดยตรง, ถาดสายไฟ, ท่อ, ภายนอกอาคาร
การใช้งานทั่วไป	โรงงานอุตสาหกรรม, ระบบจำหน่ายไฟฟ้ากลางแจ้ง, สถานีไฟฟ้าย่อย, งานโยธา
