สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 70 จำนวนแกน 1 จำนวนเส้นลวด 12

Name: สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 70 จำนวนแกน 1 จำนวนเส้นลวด 12
Brand: VENINE
SKU: 6/10(12) kV CV พื้นที่หน้าตัด 70 จำนวนแกน 1 จำนวนเส้นลวด 12
Price: 5631.80 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

5,631.80 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 70 จำนวนแกน 1 จำนวนเส้นลวด 12

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

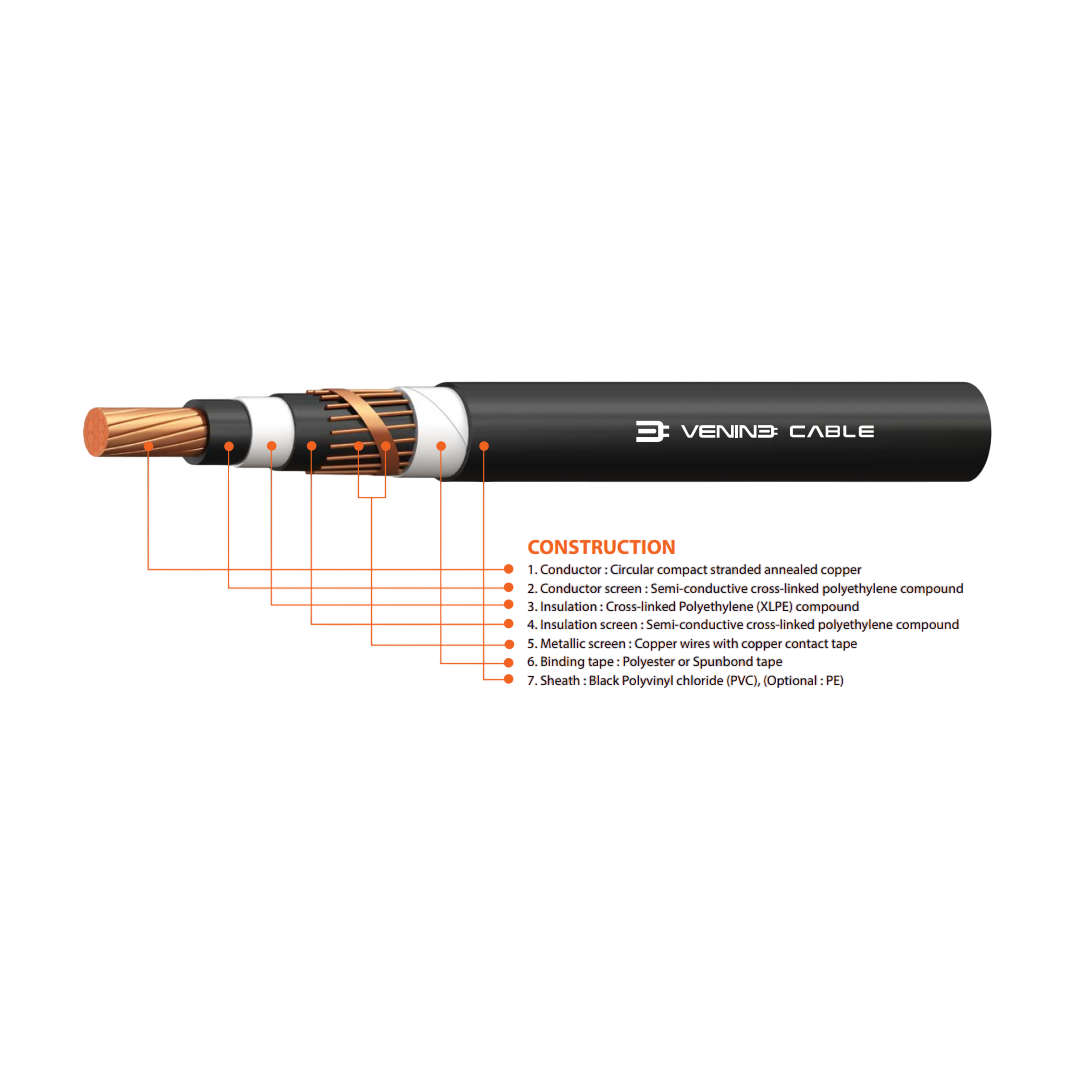

คุณสมบัติของสาย VENINE CV 6/10(12) kV

แรงดันใช้งาน (Voltage Rating): 6/10 kV (แรงดันปกติ/แรงดันสูงสุด)
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบ 12 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงแบบตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ชั้นกั้นสนามไฟฟ้า (Semiconductive Screen): ชั้นกั้นที่ตัวนำและรอบฉนวน เพื่อควบคุมการกระจายของสนามไฟฟ้า ลดความเค้นไฟฟ้าในฉนวน
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงถึง 90°C ในการใช้งานปกติ และ 250°C ในกรณีลัดวงจร
ชั้นหุ้มรวม (Lapped Semi-conductive and Metallic Screen): แถบอลูมิเนียมหรือทองแดงพันรอบเพื่อป้องกัน EMI/RFI และช่วยในระบบกราวด์
เปลือกนอก (Outer Sheath): พีวีซีสีดำ หรือ PE ตามความต้องการ ทนต่อแสงแดด (UV), ความชื้น, น้ำมัน และสารเคมีบางชนิด

การติดตั้ง

เดินสายภายในรางวางสาย (Cable Tray)
ติดตั้งในท่อใต้ดิน (Duct)
เดินบนรางหรือแนวอากาศที่มีการป้องกัน
ใช้ได้ทั้งในอาคาร (Indoor) และกลางแจ้ง (Outdoor)
ควรมีรัศมีโค้งไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางสายสำหรับสายเดี่ยว และ 12 เท่าสำหรับสายหลายแกน
ไม่ควรติดตั้งในพื้นที่ที่มีแรงกระแทกสูงหรือต้องสัมผัสกับของมีคม (ควรใช้รุ่นเสริมเกราะ เช่น CV-SWA แทน)
ตรวจสอบระบบกราวด์อย่างถูกต้องเพื่อความปลอดภัยและลด EMI

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	70
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	12
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	3.4
พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2	10
ความหนาของเปลือก mm (Nominal)	1.7
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	26
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	0.268
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	1,990
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	305
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	265
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	1,150
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV
ประเภทสาย	สายไฟฟ้าแรงดันปานกลาง หุ้มฉนวน XLPE
แรงดันพิกัด (Rated Voltage)	6/10 (12) kV (Phase-to-earth / Phase-to-phase)
ความถี่ไฟฟ้า (Frequency)	50 Hz
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Metallic Screen)	เทปทองแดงหรือสายทองแดงพันรอบ (ตามมาตรฐาน IEC 60502-2)
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน, สภาพแวดล้อมกลางแจ้ง
อุณหภูมิใช้งานต่อเนื่อง (Max Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
มาตรฐานที่ใช้	IEC 60502-2
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
การติดตั้ง (Installation)	วางในท่อ, ฝังดิน, วางบนราง, ใช้ในที่เปียก/แห้ง/กลางแจ้ง
การใช้งาน (Application)	โรงงานอุตสาหกรรม, สถานีไฟฟ้าย่อย, อาคารสูง, โครงการโครงสร้างพื้นฐาน
